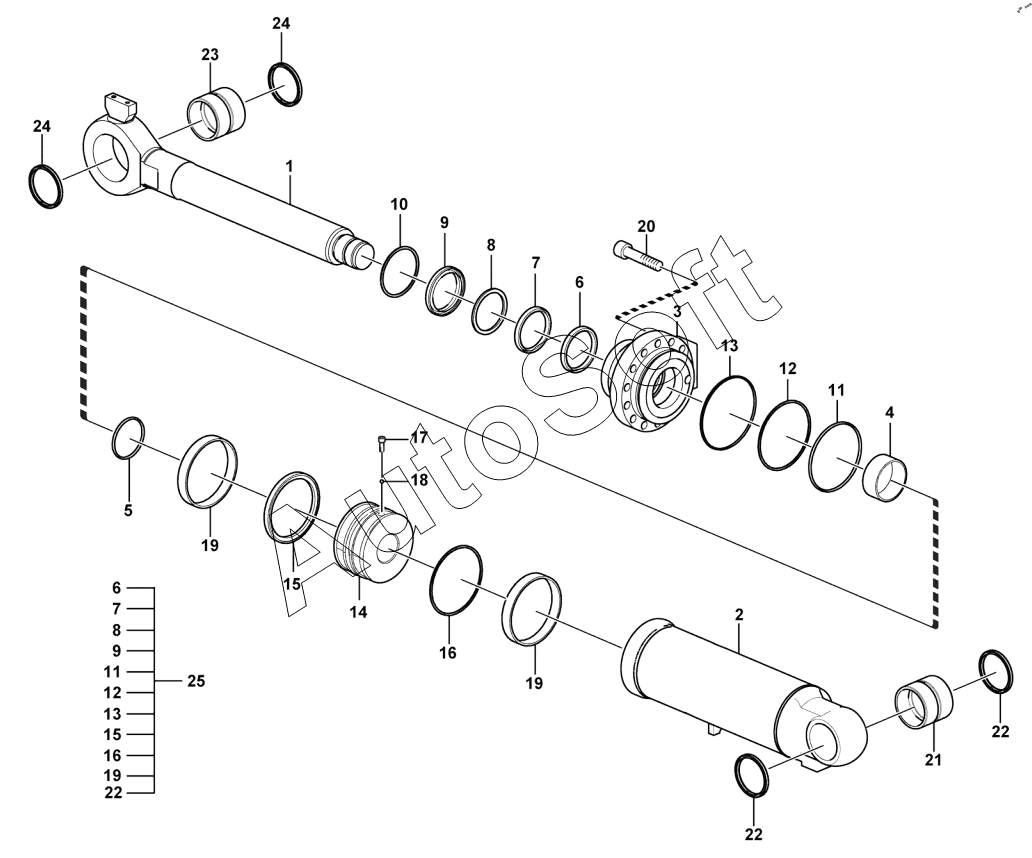

Каталог запасных частей к технике: SDLG L938F (2016). Telescopic cylinder
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
19
19
20
21
22
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Cylinder tube | |
| 2 | 4***2 | Piston rod | |
| 3 | 4***2 | DUST PROOF RING | |
| 4 | 4***3 | Bushing | |
| 5 | 4***6 | Retaining ring | |
| 6 | 4***4 | SUPPORTING RING GB/T15242.2-94 | |
| 7 | 4***5 | PRESSURIZE RING | |
| 8 | 4***6 | O-RING GB1235-76 | |
| 9 | 4***7 | CYLINDER COVER HSGF-180/90X542-2 | |
| 10 | 4***5 | Retaining ring | |
| 11 | 4***8 | SUPPORTING RING GB/T15242.2-94 | |
| 12 | 4***9 | CYLINDER BODY HSGF-180/90X542-3 | |
| 13 | 4***0 | O-RING GB1235-76 | |
| 14 | 4***1 | SUPPORTING RING GB/T15242.2-94 | |
| 15 | 4***2 | PRESSURIZE RING S-55044 | |
| 16 | 4***3 | PISTON HSGF-180/90X542-4 | |
| 17 | 4***8 | Screw | |
| 18 | 4***8 | Block | |
| 19 | 4***4 | COVER GB/T70-85 | |
| 20 | 4***8 | Screw | |
| 21 | 4***4 | Bushing | |
| 22 | 4***6 | 24R306040 Sealing ring | |
| 23 | 4***5 | Spherical plain bearing | |
| 24 | 4***6 | BUSHING HSGF-180/90X542-5 | |
| 25 | 4***6 | Sealing kit |
