Каталог запасных частей к технике: SDLG LG930-1 (2005). CONTROL SYSTEM для 30F
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40

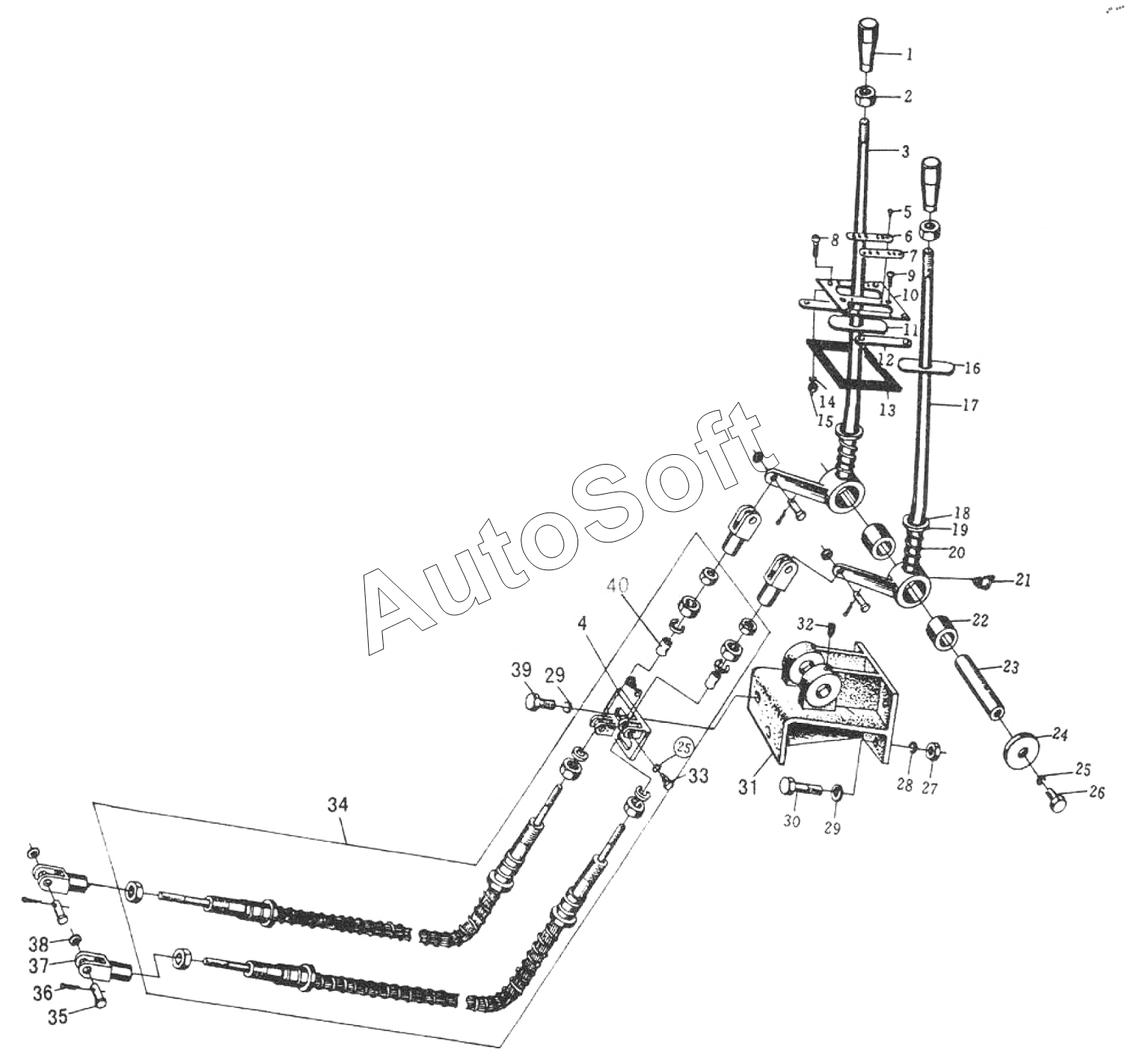

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***5 | HANDE CAP | |
| 2 | G***1 | NUT | |
| 3 | Z***1 | LEVERS FOR LIFT ARM | |
| 4 | Z***2 | MOANTING SEAT | |
| 5 | G***6 | RIVET | |
| 6 | Z***3 | INDICATOR PLATE OF LIFT ARM | |
| 7 | Z***1 | INDICATOR PLATE OF BUCKET | |
| 8 | G***5 | SCREW | |
| 9 | G***5 | SCREW | |
| 10 | Z***5 | ELECTROPLATE | |
| 11 | Z***3 | SEALING PLATE | |
| 12 | Z***6 | GUIDE PLATE | |
| 13 | Z***4 | RABBER SPACER | |
| 14 | G***7 | WASHER | |
| 15 | G***6 | NUT | |
| 16 | Z***7 | SEALING PLATE | |
| 17 | Z***2 | LEVERS FOR BUCKET TILT | |
| 18 | G***6 | RING SNAP | |
| 19 | Z***9 | RING SNAP | |
| 20 | G***4 | SPRING | |
| 21 | J***5 | GREASE NIPPLE | |
| 22 | Z***8 | BUSHING | |
| 23 | Z***6 | SHAFT | |
| 24 | Z***7 | END COVER | |
| 25 | G***7 | WASHER | |
| 26 | G***6 | BOLT | |
| 27 | G***6 | NUT | |
| 28 | G***7 | WASHER | |
| 29 | G***5 | WASHER | |
| 30 | G***6 | BOLT | |
| 31 | Z***1 | MOUNTING BRACKER | |
| 32 | G***5 | SCREW | |
| 33 | Z***1 | STOP SCREW | |
| 34 | Z***1 | CABLE SHAFT | |
| 35 | Z***3 | PIN | |
| 36 | G***6 | SPLIT PIN | |
| 37 | Z***4 | YOKE CONNECTOR | |
| 38 | G***5 | WASHER | |
| 39 | G***6 | BOLT | |
| 40 | Z***0 | YOKE SEAT |
