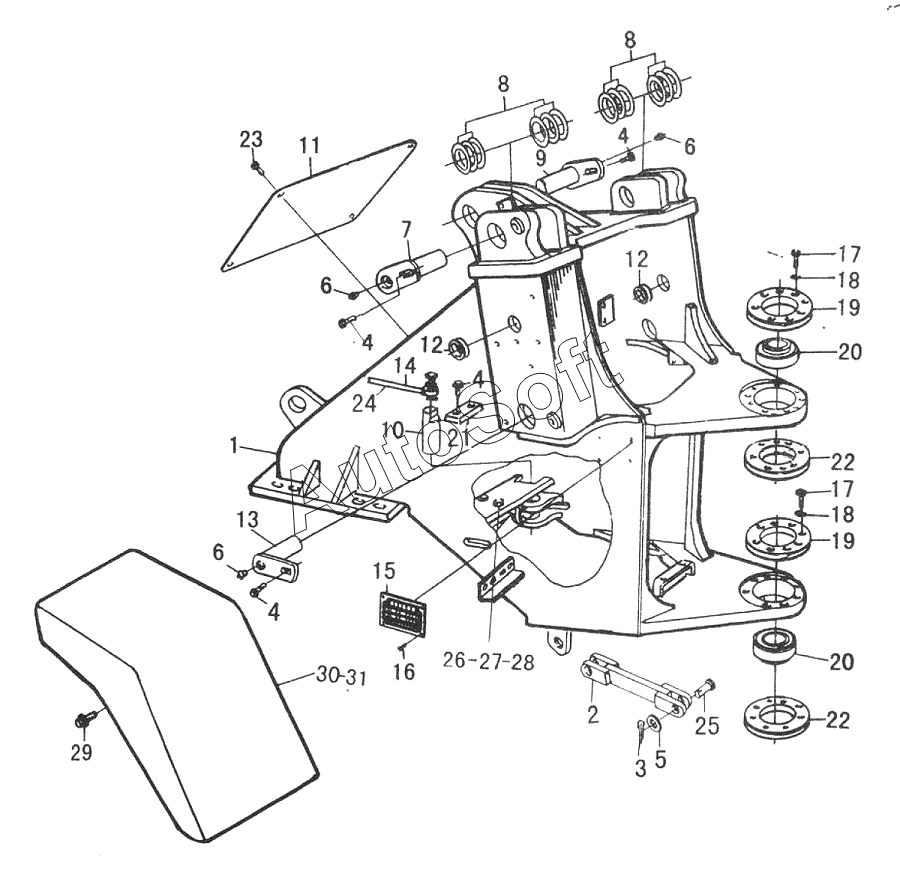

Каталог запасных частей к технике: SDLG LG930-1 (2005). FRONT FRAME для 50F
16
31
30
29
28
27
26
25
24
23
22
22
21
20
20
19
19
18
18
17
17
1
15
14
13
12
12
11
10
9
8
8
7
6
6
6
5
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | FRONT FRAME | |
| 2 | Z***1 | SECURING ROD | |
| 3 | G***6 | SPLIT PIN | |
| 4 | G***6 | BOLT | |
| 5 | G***5 | WASHER | |
| 6 | B***3 | GREASE FITTING | |
| 7 | Z***5 | PIN OF LIFT ARM | |
| 8 | Z***0 | SPACER | |
| 9 | Z***6 | PIN OF LIFT CYLINDER | |
| 10 | Z***2 | IN OF STEERING CYLINDE | |
| 11 | Z***7 | FRONT HOOD | |
| 12 | Z***4 | RUBBER SLEEVE | |
| 13 | Z***4 | PIN OFLIRTARM | |
| 14 | Z***1 | OIL TUBE | |
| 15 | Z***3 | NAME PLATE | |
| 16 | G***7 | RIVET | |
| 17 | G***6 | BOLT | |
| 18 | G***7 | WASHER | |
| 19 | Z***6 | FLANGE | |
| 20 | G***0 | SPHERICAL PLAIN BEARING | |
| 21 | Z***6 | HOLDING PLATE | |
| 22 | Z***5 | FLANGE | |
| 23 | G***6 | BOLT | |
| 24 | Z***2 | OIL TUBE | |
| 25 | G***6 | PIN | |
| 26 | Z***0 | BRACKET | |
| 27 | G***6 | BOLT | |
| 28 | G***6 | NUT | |
| 29 | G***6 | BOLT | |
| 30 | Z***1 | LEFT FRONT FENDER | |
| 31 | Z***1 | RIGHT FRONT FENDER |
