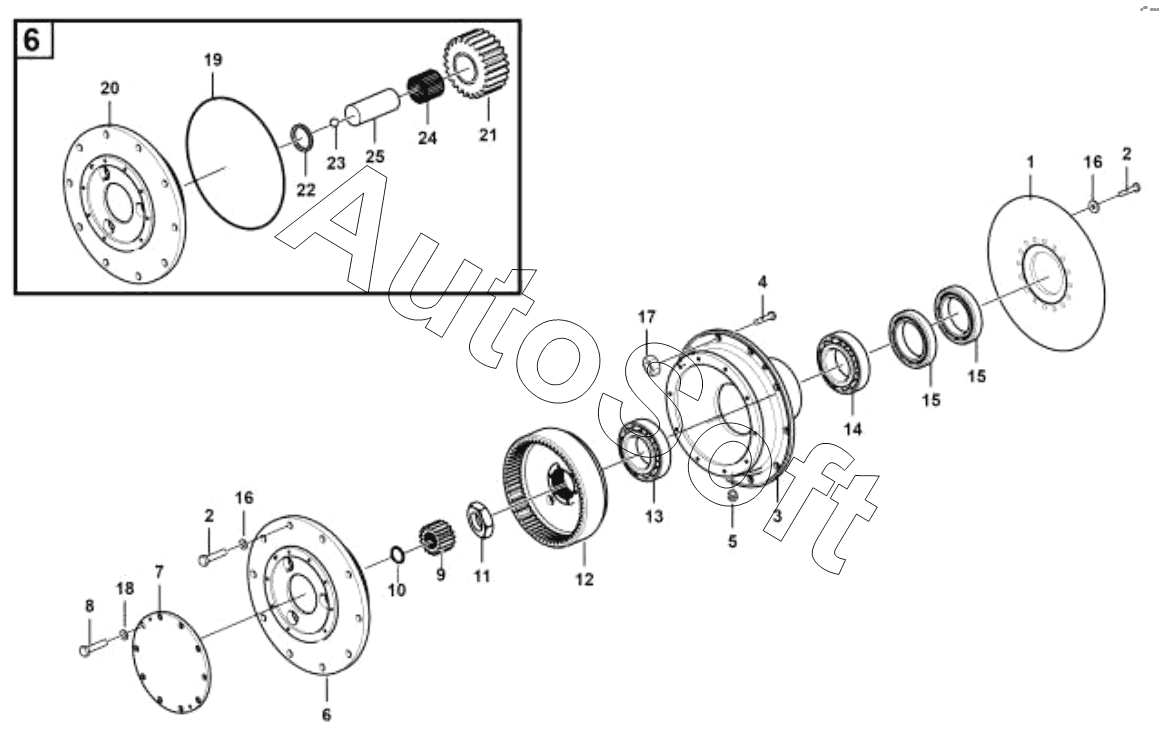

Каталог запасных частей к технике: SDLG LG916D. Узел колесного редуктора;Hub reduction
13
25
24
23
22
21
20
19
18
17
16
16
15
15
14
1
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Brake disc | |
| 2 | 4***6 | Screw | |
| 3 | 4***7 | Hub | |
| 4 | 4***7 | Screw | |
| 5 | 4***8 | Plug | |
| 6 | 4***9 | Planet gear kit | |
| 7 | 4***0 | Cover | |
| 8 | 4***8 | Screw | |
| 9 | 4***1 | Sun gear | |
| 10 | 4***0 | RING SNAP | |
| 11 | 4***3 | Sleeve | |
| 12 | 4***4 | Gear ring | |
| 13 | 4***8 | BEARING GB297-32014 | |
| 14 | 4***8 | Bearing | |
| 15 | 4***4 | Sealing ring | |
| 16 | 4***0 | Spring washer | |
| 17 | 4***1 | Nut | |
| 18 | 4***2 | Spring washer | |
| 19 | 4***5 | O-ring | |
| 20 | 4***8 | Planet carrier | |
| 21 | 4***9 | Planet gear | |
| 22 | 4***0 | Washer | |
| 23 | 4***6 | STEEL BALL GB308-5-GCr15 | |
| 24 | 4***2 | ROLLING NEEDLE GB309-3x29.8-GCr15 | |
| 25 | 4***1 | Planet gear shaft |
