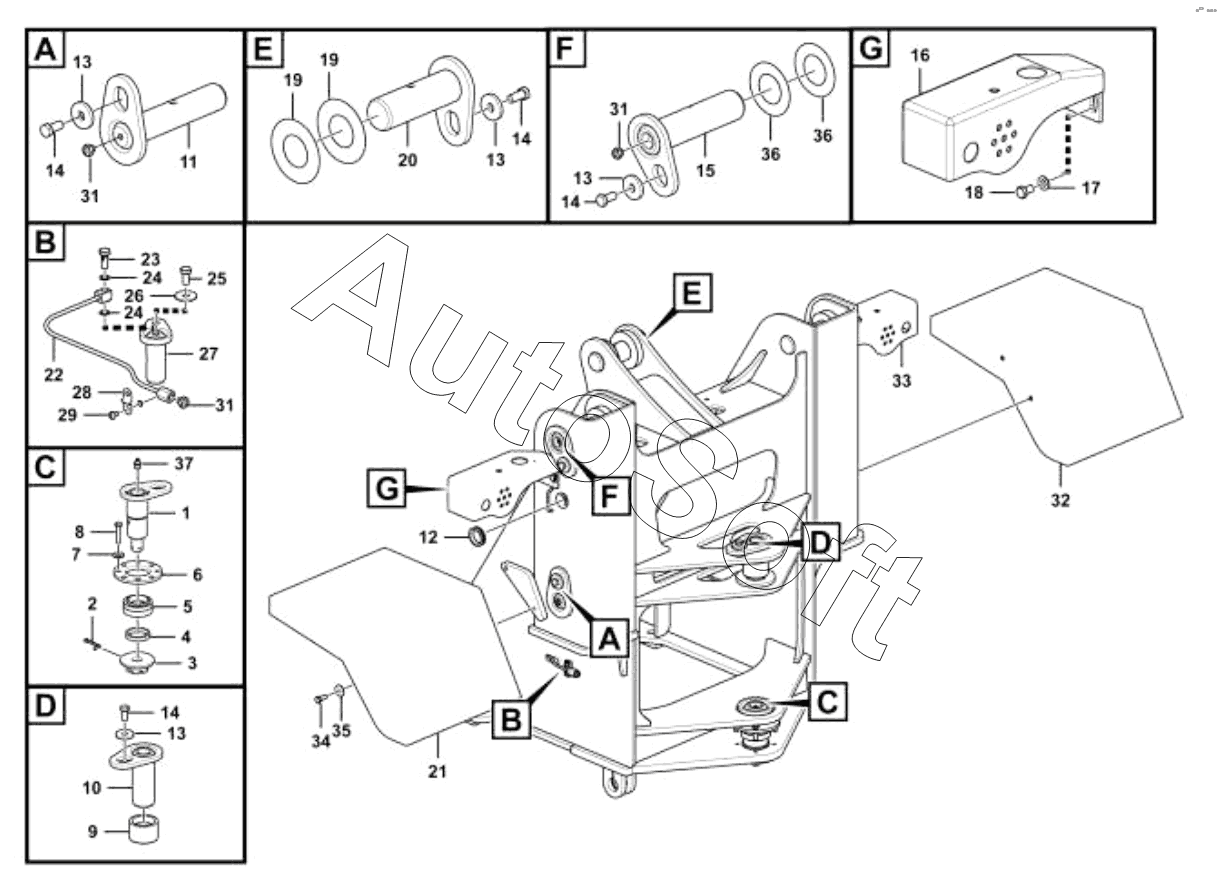

Каталог запасных частей к технике: SDLG LG916D. Сборка передней рамы;Front frame accessory
29
20
21
22
23
24
24
25
26
27
28
19
19
31
31
31
32
33
34
35
36
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
13
13
13
14
14
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Pin | |
| 2 | 4***8 | Split pin | |
| 3 | 2***1 | Nut | |
| 4 | 2***1 | Sleeve | |
| 5 | 4***0 | JOINT BEARING GB9163-GE50ES-2RS | |
| 6 | 2***1 | Flange | |
| 7 | 4***5 | Washer | |
| 8 | 4***4 | BOLT | |
| 9 | 4***9 | Bushing | |
| 10 | 4***7 | Pin | |
| 11 | 4***7 | Weld pin | |
| 12 | 2***1 | RUBBER SLEEVE | |
| 13 | 4***1 | WASHER | |
| 14 | 4***7 | BOLT | |
| 15 | 4***6 | Weld pin | |
| 16 | 2***1 | Lamp bracket | |
| 17 | 4***2 | Washer | |
| 18 | 4***0 | BOLT | |
| 19 | 4***7 | SPACER LGB303-50X100X1 | |
| 20 | 4***5 | Weld pin | |
| 21 | 2***1 | Front fender | |
| 22 | 2***1 | Lubricating pipe | |
| 23 | 2***1 | BOLT | |
| 24 | 2***1 | WASHER | |
| 25 | 4***1 | BOLT | |
| 26 | 4***8 | WASHER LGB001-10 | |
| 27 | 2***1 | Pin | |
| 28 | 2***1 | PLATE | |
| 29 | 4***4 | SCREW | |
| 30 | 4***5 | WASHER | |
| 31 | 4***5 | GREASE NIPPLE | |
| 32 | 2***1 | Front fender | |
| 33 | 2***1 | Lamp bracket | |
| 34 | 4***2 | BOLT | |
| 35 | 4***7 | WASHER | |
| 36 | 4***2 | SPACER GB303-50x90x1 | |
| 37 | 4***1 | FITING |
