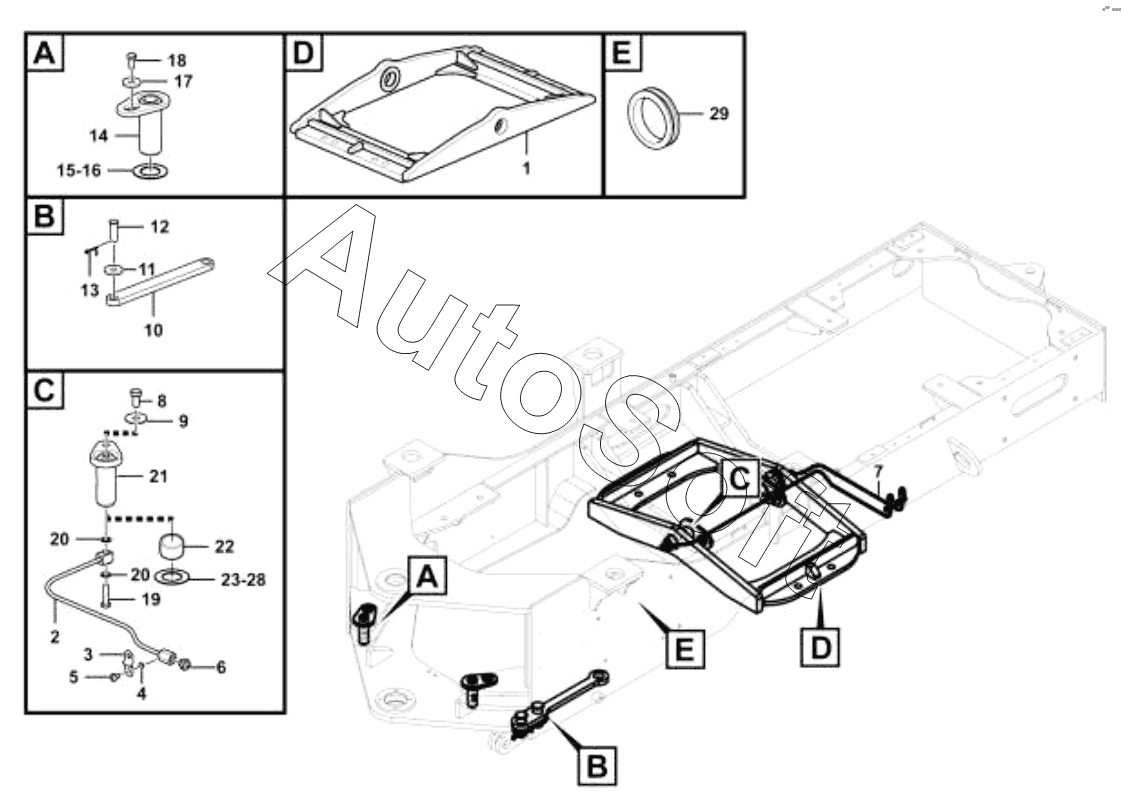

Каталог запасных частей к технике: SDLG LG916D. Задняя рама и аксессуары;Rear frame and accessories
15
29
28
23
22
21
20
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Rear axle bridge | |
| 2 | 2***1 | Lubricating pipe | |
| 3 | 2***1 | PLATE | |
| 4 | 4***5 | WASHER | |
| 5 | 4***4 | SCREW | |
| 6 | 4***5 | GREASE NIPPLE | |
| 7 | 2***1 | Lubricating pipe | |
| 8 | 4***7 | BOLT | |
| 9 | 4***1 | WASHER | |
| 10 | 2***1 | Transport lock | |
| 11 | 4***9 | WASHER | |
| 12 | 4***6 | PIN | |
| 13 | 4***0 | SPLINT PIN | |
| 14 | 2***1 | Pin | |
| 15 | 4***3 | Shim | |
| 16 | 4***4 | Washer | |
| 17 | 4***8 | WASHER LGB001-10 | |
| 18 | 4***1 | BOLT | |
| 19 | 2***1 | BOLT | |
| 20 | 2***1 | WASHER | |
| 21 | 4***3 | PIN LGB301-40X70RX110-40Cr | |
| 22 | 2***1 | BUSH | |
| 23 | 2***1 | ADJUST SPACER | |
| 24 | 2***1 | ADJUST SPACER | |
| 25 | 2***1 | ADJUST SPACER | |
| 26 | 2***1 | Shim | |
| 27 | 2***1 | Shim | |
| 28 | 2***1 | Shim | |
| 29 | 2***1 | Rubber sleeve |
