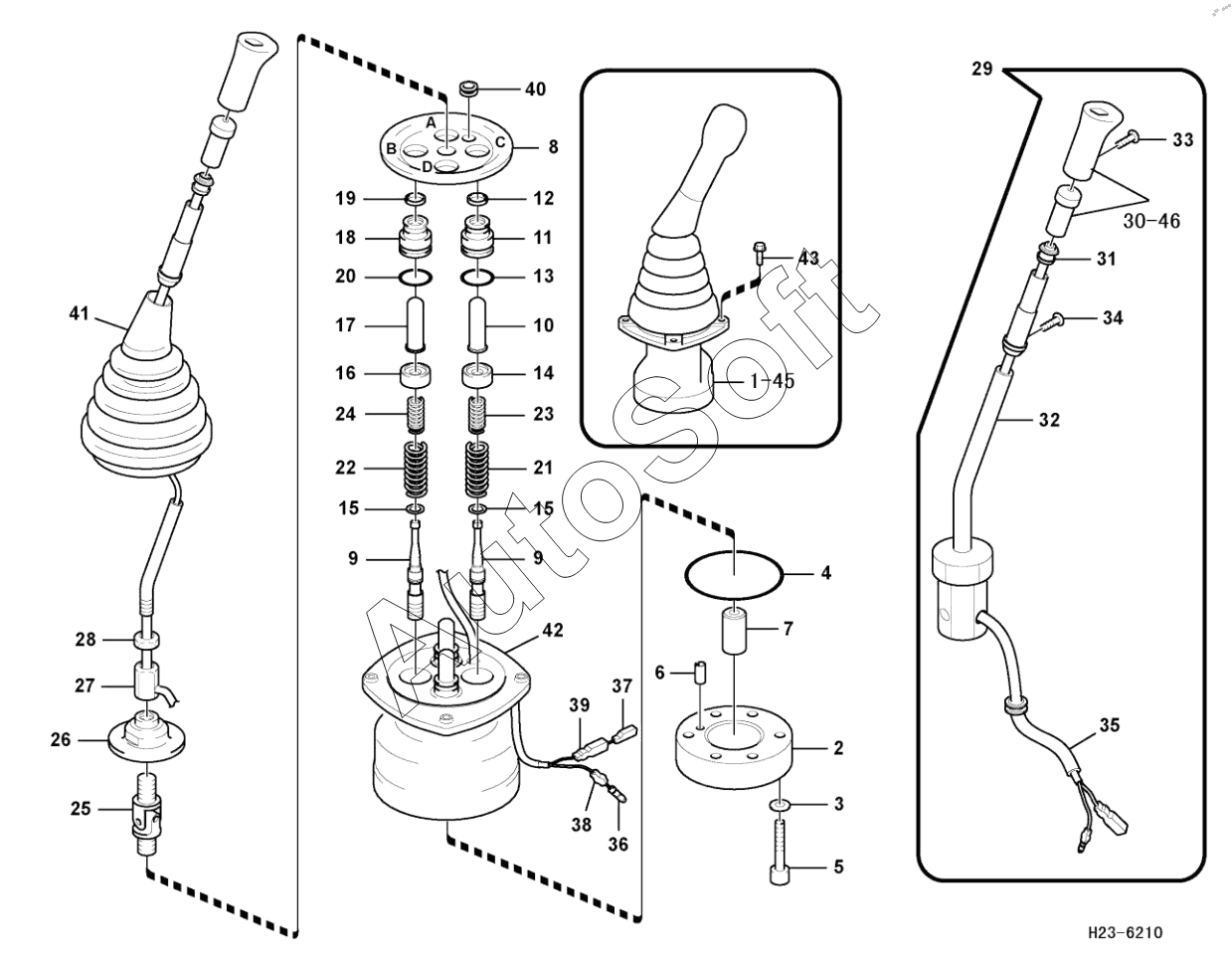

Каталог запасных частей к технике: SDLG LG6225E (2013). Servo system, remote control valve
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
9
10
11
12
1
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Control valve | |
| 2 | 1***7 | Card | |
| 3 | 1***0 | Washer | |
| 4 | 1***0 | O-Ring | |
| 5 | 1***4 | Screw | |
| 6 | 1***3 | Spring pin | |
| 7 | 1***3 | Bushing | |
| 8 | 1***6 | Card | |
| 9 | 1***2 | Coil | |
| 10 | 1***1 | Rod | |
| 11 | 1***2 | Plug | |
| 12 | 1***5 | Sealing ring | |
| 13 | 1***7 | O-Ring | |
| 14 | 1***4 | Spring support | |
| 15 | 1***9 | Washer | |
| 16 | 1***3 | Spring support | |
| 17 | 1***2 | Rod | |
| 18 | 1***2 | Plug | |
| 19 | 1***5 | Sealing ring | |
| 20 | 1***7 | O-Ring | |
| 21 | 1***4 | Spring | |
| 22 | 1***2 | Spring | |
| 23 | 1***5 | Spring | |
| 24 | 1***6 | Spring | |
| 25 | 1***4 | Constant speed joint | |
| 26 | 1***5 | Card | |
| 27 | 1***6 | Nut | |
| 28 | 1***3 | Locknut | |
| 29 | 1***1 | Handle | |
| 30 | 1***2 | Button | |
| 31 | 1***8 | Switch | |
| 32 | 1***2 | Bar | |
| 33 | 1***9 | Screw | |
| 34 | 1***1 | Screw | |
| 35 | 1***0 | Tube | |
| 36 | 1***7 | Terminal | |
| 37 | 1***8 | Terminal | |
| 38 | 1***0 | Glove | |
| 39 | 1***1 | Glove | |
| 40 | 1***4 | Bushing | |
| 41 | 1***8 | Bellows | |
| 42 | 1***9 | Valve body | |
| 43 | 1***1 | Flange Bolt | |
| 44 | 1***7 | Sealing Kit | |
| 45 | 1***7 | Control valve | |
| 46 | 1***3 | Button |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
