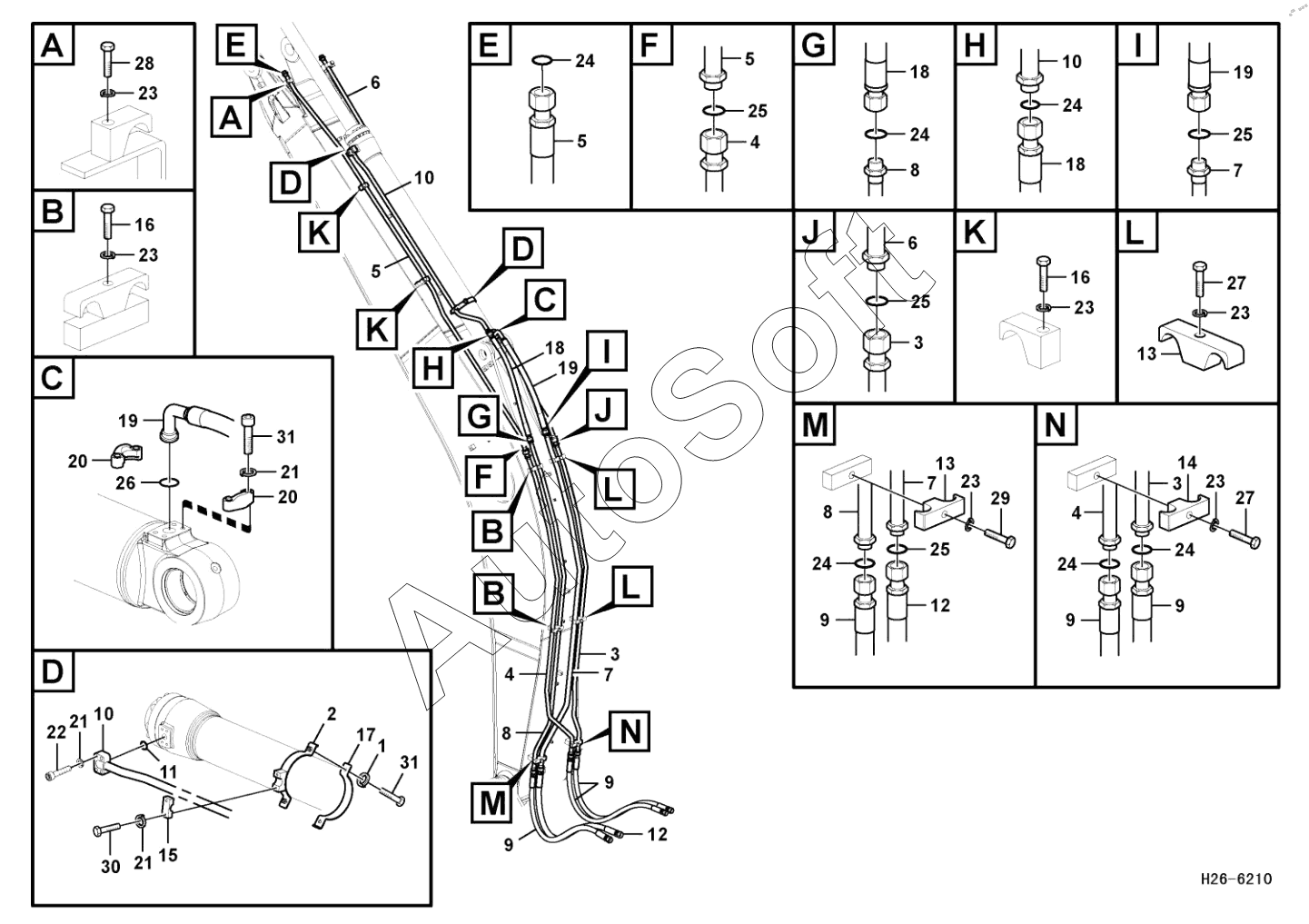

Каталог запасных частей к технике: SDLG LG6225E (2013). Working hydraulics, arm cylinder on boom.
16
16
31
31
30
29
28
27
27
26
25
25
25
25
24
24
24
24
24
24
23
23
23
23
23
23
22
21
21
21
20
20
19
19
19
18
18
18
17
1
15
14
13
13
12
12
11
10
10
10
9
9
9
9
9
8
8
8
7
7
7
6
6
5
5
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Single washer | |
| 2 | 1***4 | Clip | |
| 3 | 1***1 | Tube | |
| 4 | 1***9 | Tube | |
| 5 | 1***7 | Tube | |
| 6 | 1***8 | Tube | |
| 7 | 1***4 | Tube | |
| 8 | 1***3 | Tube | |
| 9 | 1***6 | _blank_joint | |
| 10 | 1***5 | Tube | |
| 11 | 1***7 | O-Ring | |
| 12 | 1***7 | _blank_joint | |
| 13 | 1***1 | Clip | |
| 14 | 1***0 | Clip | |
| 15 | 1***8 | Clip | |
| 16 | 1***3 | Hex bolt | |
| 17 | 1***9 | Clip | |
| 18 | 1***4 | _blank_joint | |
| 19 | 1***9 | _blank_joint | |
| 20 | 1***8 | Flange | |
| 21 | 1***4 | Spring washer | |
| 22 | 1***2 | HEX socket screw | |
| 23 | 1***7 | Spring washer | |
| 24 | 1***3 | O Ring | |
| 25 | 1***4 | O-Ring | |
| 26 | 1***8 | O Ring | |
| 27 | 1***4 | Hex bolt | |
| 28 | 1***5 | Hex bolt | |
| 29 | 1***8 | Hex bolt | |
| 30 | 1***5 | Hex bolt | |
| 31 | 1***4 | Hex bolt |
