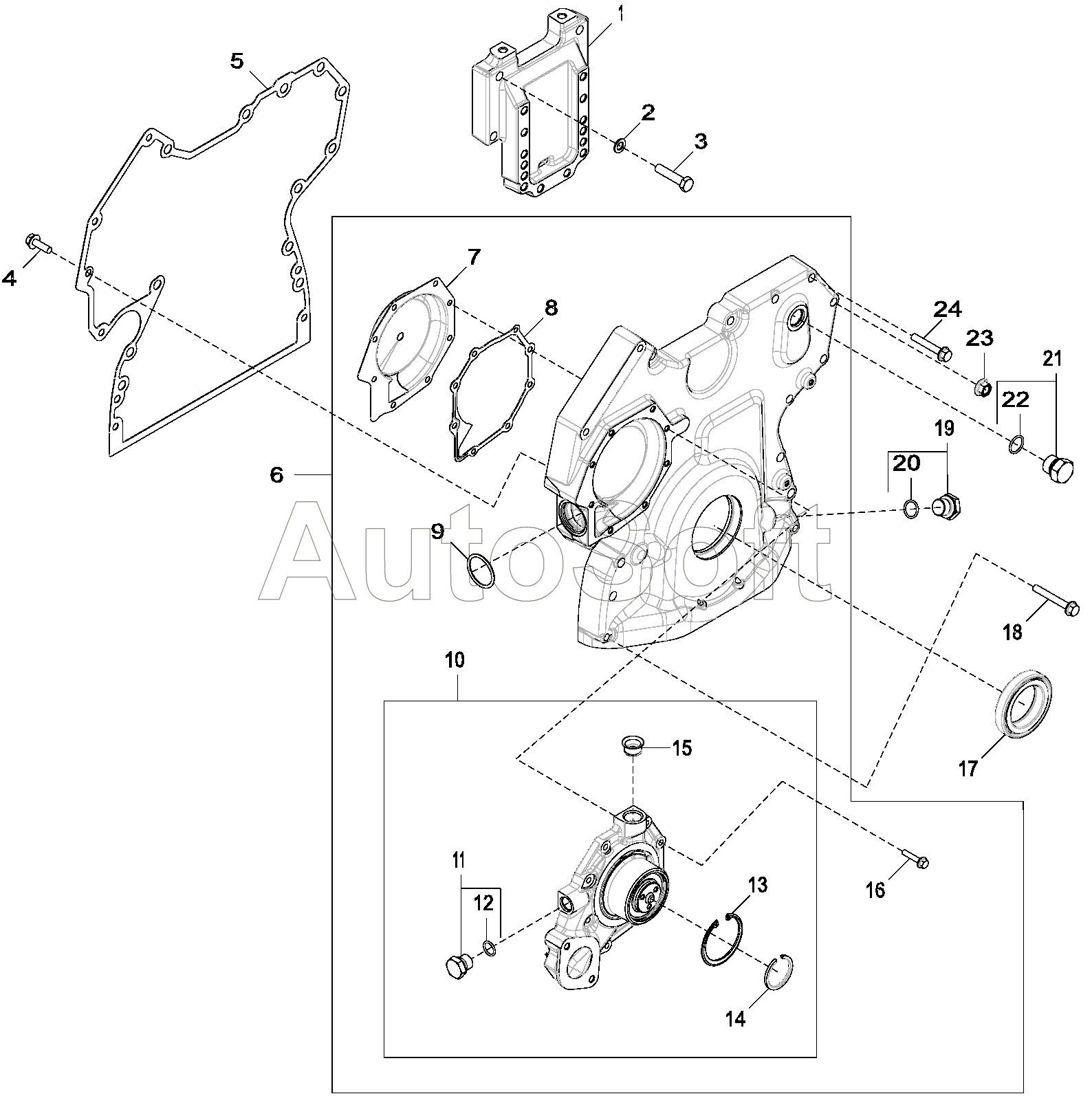

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Крышка распределительной шестерни
/104.gif)
12
24
23
22
21
20
19
18
17
16
15
14
13
1
11
10
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***7 | Опора | |
| 2 | 2***6 | Шайба | |
| 3 | 1***8 | Винт с головкой | |
| 4 | 1***7 | Винт | |
| 5 | R***4 | Прокладка | |
| 6 | R***5 | Крышка | |
| 7 | R***6 | Вкладыш | |
| 8 | R***7 | Прокладка | |
| 9 | R***4 | Уплотнительное кольцо | |
| 10 | R***6 | Водяной насос | |
| 10 | S***9 | Водяной насос восстановленный | |
| 11 | R***5 | Заглушка фитинга | |
| 12 | 5***3 | Уплотнительное кольцо | |
| 13 | R***8 | Кольцо | |
| 14 | A***R | Пружинное кольцо | |
| 15 | R***6 | Сальник | |
| 16 | 1***6 | Винт | |
| 17 | R***7 | Сальник | |
| 18 | 1***1 | Винт | |
| 19 | R***0 | Фитинг | |
| 20 | 5***4 | Уплотнительное кольцо | |
| 21 | R***7 | Пробка сливного отверстия | |
| 22 | 5***5 | Уплотнительное кольцо | |
| 23 | 1***6 | Фланцевая гайка | |
| 24 | 1***0 | Винт |
