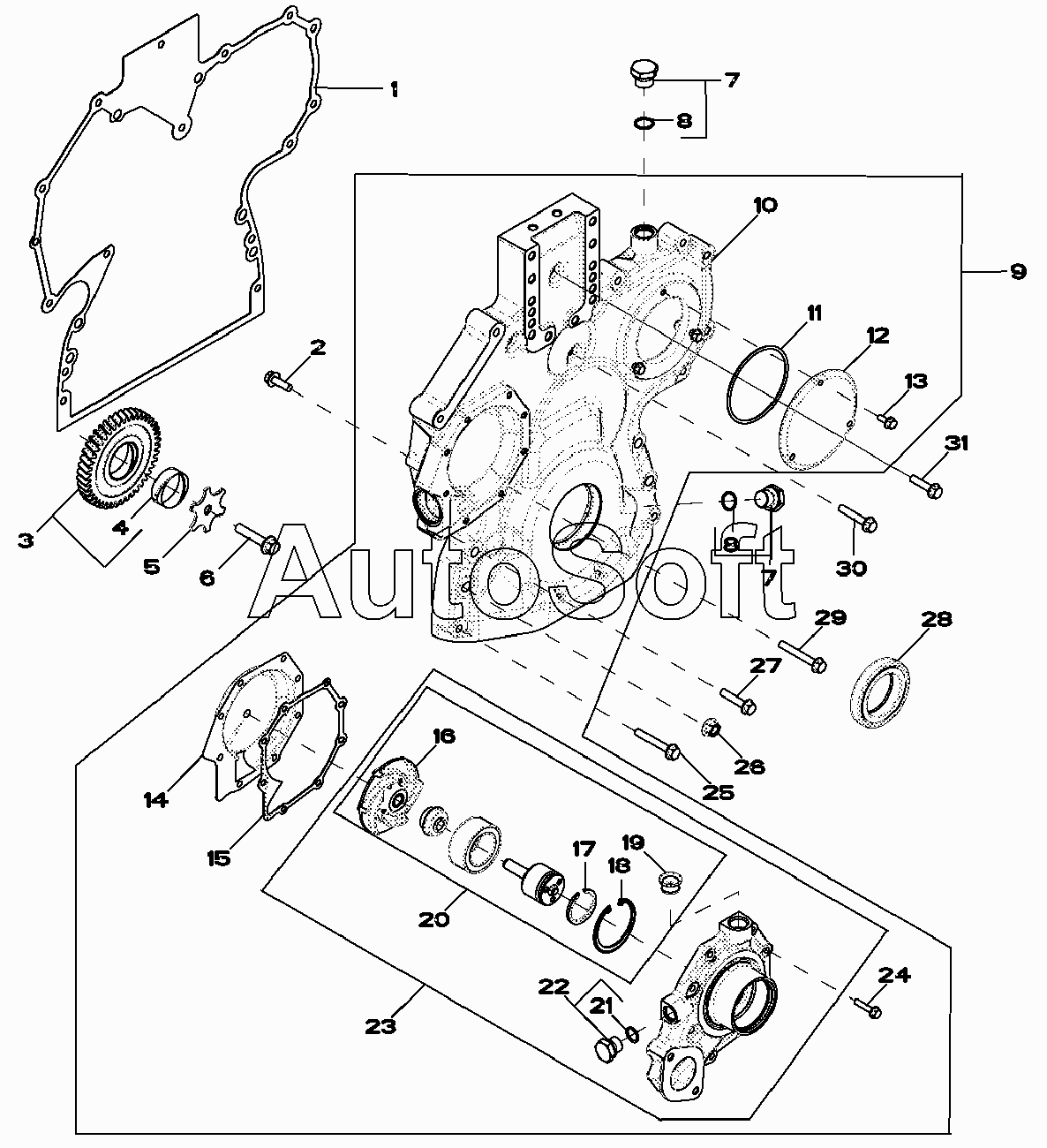

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Крышка распределительной шестерни
/165.gif)
24
17
18
19
20
21
22
23
16
25
26
27
28
29
30
31
1
15
14
13
12
11
10
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R520130 | R***0 | Крышка | |
| SE501610 | S***0 | Водяной насос восстановленный | |
| 1 | R***1 | Прокладка | |
| 2 | 1***7 | Винт | |
| 3 | R***9 | Передача | |
| 4 | R***3 | Втулка | |
| 5 | R***3 | Упорная шайба | |
| 6 | 1***6 | Винт | |
| 7 | R***0 | Фитинг | |
| 8 | 5***4 | Уплотнительное кольцо | |
| 9 | R***8 | Комплект | |
| 10 | R***5 | Крышка | |
| 11 | R***4 | Уплотнительное кольцо | |
| 12 | R***1 | Крышка | |
| 13 | 1***5 | Винт | |
| 14 | R***6 | Вкладыш | |
| 15 | R***7 | Прокладка | |
| 16 | К***а | Крыльчатка | |
| 17 | A***R | Пружинное кольцо | |
| 18 | R***8 | Кольцо | |
| 19 | R***6 | Сальник | |
| 20 | R***4 | Комплект | |
| 21 | 5***3 | Уплотнительное кольцо | |
| 22 | R***5 | Заглушка фитинга | |
| 23 | R***1 | Водяной насос | |
| 24 | 1***6 | Винт | |
| 25 | 1***9 | Винт | |
| 26 | 1***6 | Фланцевая гайка | |
| 27 | 1***7 | Винт | |
| 28 | R***7 | Сальник | |
| 29 | 1***1 | Винт | |
| 30 | R***9 | Винт | |
| 31 | 1***1 | Винт |
