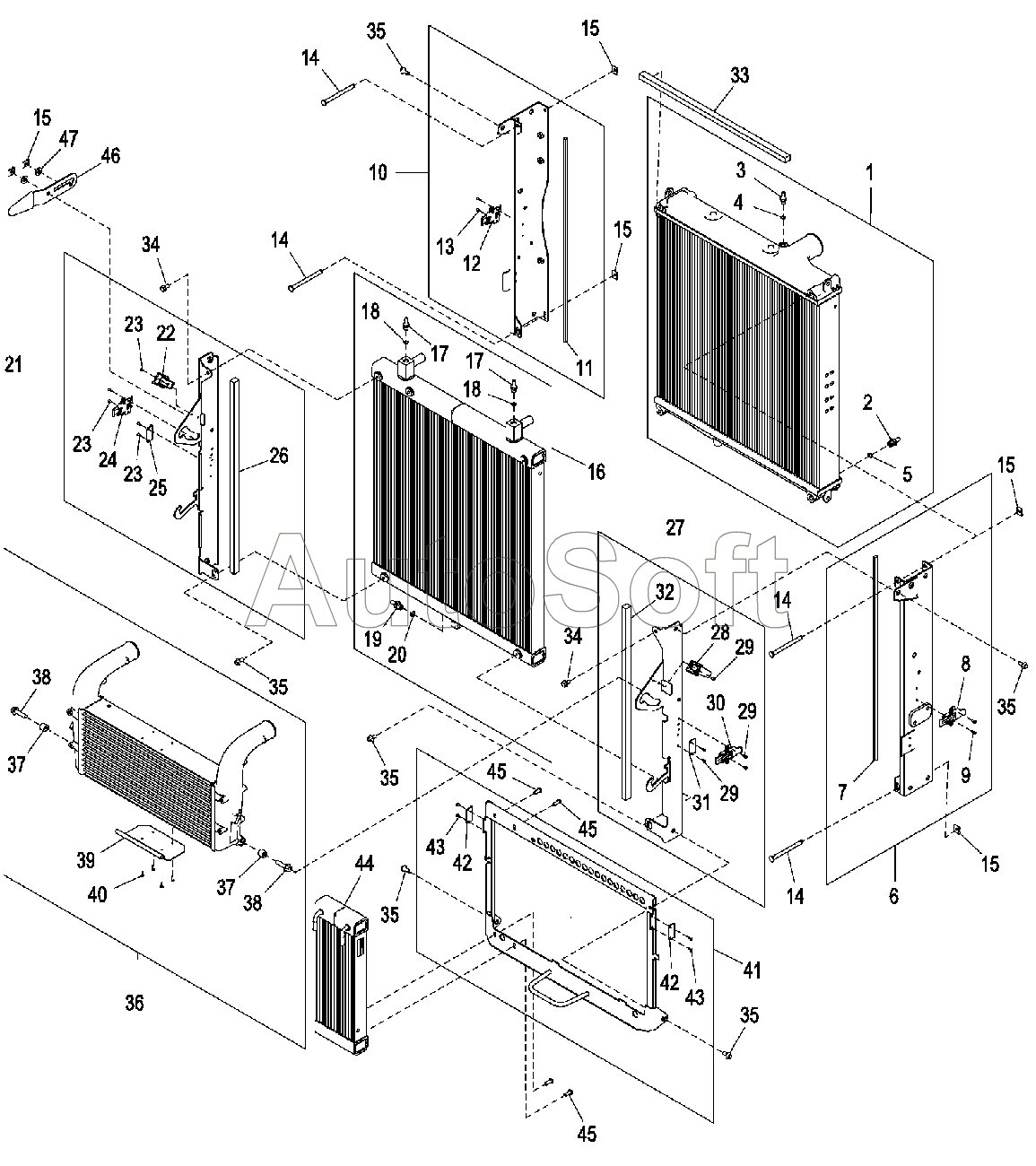

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Комплект элементов системы охлаждения (Engine 4045HT054, 4045HT063, 4045HT072, 4045HT073, 4045HT086, 4045HT087-)
/189.gif)
42
42
29
29
29
30
31
32
33
34
34
35
35
35
35
35
35
36
37
37
38
38
39
40
41
28
43
43
44
44
44
44
44
45
45
45
45
45
46
47
15
15
15
15
15
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
1
16
17
17
18
18
19
20
21
22
23
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***9 | Радиатор | |
| 2 | L***2 | Фитинг | |
| 3 | A***1 | Фитинг переходника | |
| 4 | 5***0 | Уплотнительное кольцо | |
| 5 | 5***1 | Уплотнительное кольцо | |
| 6 | A***1 | Желоб | |
| 7 | T***1 | Отражательная пластина | |
| 8 | T***5 | Фиксатор | |
| 9 | A***8 | Заклепка | |
| 10 | A***2 | Желоб | |
| 11 | T***1 | Отражательная пластина | |
| 12 | T***5 | Фиксатор | |
| 13 | A***8 | Заклепка | |
| 14 | T***7 | Крепление со штифтом | |
| 15 | R***7 | Скоба | |
| 16 | A***6 | Радиатор | |
| 17 | A***1 | Фитинг переходника | |
| 18 | 5***0 | Уплотнительное кольцо | |
| 19 | L***2 | Фитинг | |
| 20 | 5***1 | Уплотнительное кольцо | |
| 21 | A***3 | Желоб | |
| 22 | T***1 | Фиксатор | |
| 23 | A***8 | Заклепка | |
| 24 | T***5 | Фиксатор | |
| 25 | T***6 | Задвижка | |
| 26 | T***2 | Отражательная пластина | |
| 27 | A***4 | Желоб | |
| 28 | T***1 | Фиксатор | |
| 29 | A***8 | Заклепка | |
| 30 | T***5 | Фиксатор | |
| 31 | T***6 | Задвижка | |
| 32 | T***2 | Отражательная пластина | |
| 33 | T***1 | Отражательная пластина | |
| 34 | 1***5 | Винт | |
| 35 | R***2 | Винт | |
| 36 | A***1 | Промежуточный охладитель | |
| 37 | T***9 | Втулка | |
| 38 | 1***4 | Винт | |
| 39 | A***9 | Рукоятка | |
| 40 | A***0 | Заклепка | |
| 41 | A***2 | Кронштейн | |
| 42 | T***6 | Задвижка | |
| 43 | A***8 | Заклепка | |
| 44 | A***7 | Охладитель топлива | |
| 44 | A***0 | Охладитель топлива | |
| 44 | A***9 | Охладитель топлива | |
| 45 | 2***2 | Винт с головкой п/торц. кл. | |
| 45 | R***4 | Винт с головкой | |
| 46 | A***0 | Фиксатор | |
| 47 | 2***2 | Шайба | |
| 48 | T***7 | Переходная втулка | |
| 49 | A***2 | Шланговый зажим | |
| 50 | A***0 | Шланг | |
| 51 | T***3 | Шланг | |
| 52 | T***3 | Шланг |
