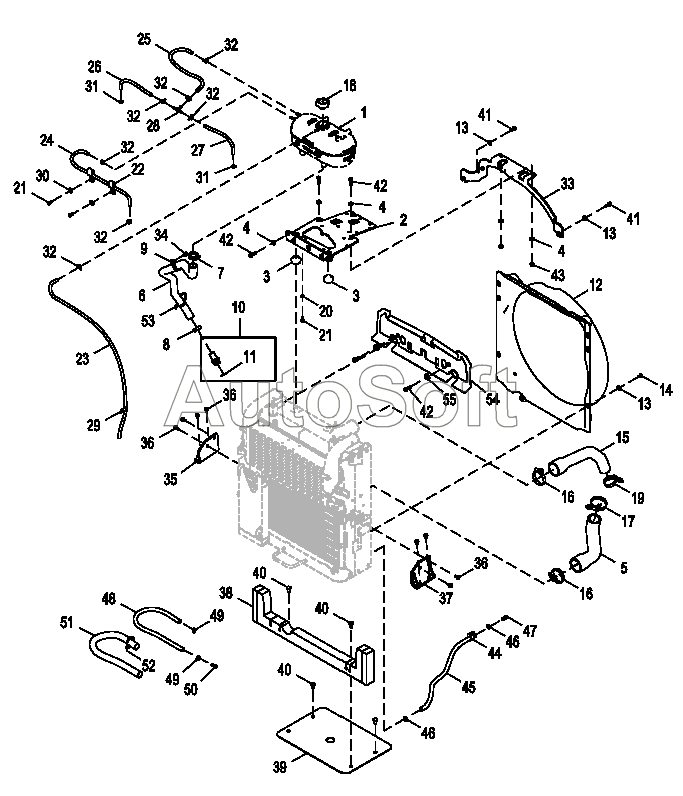

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Кожух вентилятора и шланги (двигатель 4045TT096) (243302-)
/196.gif)
1
2
3
3
4
4
4
5
6
6
6
7
8
9
10
10
10
11
12
13
13
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
32
32
32
32
32
33
34
35
36
36
36
37
38
39
40
40
40
41
41
42
42
42
43
44
45
46
46
47
48
49
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Бак | |
| 2 | A***5 | Кронштейн | |
| 3 | T***8 | Изолятор | |
| 4 | 2***9 | Шайба | |
| 5 | T***7 | Шланг радиатора | |
| 6 | T***6 | Шланг радиатора | |
| 6 | T***8 | Шланг радиатора | |
| 7 | A***9 | Скоба | |
| 8 | A***3 | Шланговый зажим | |
| 9 | T***5 | Скоба | |
| 10 | A***0 | Фитинг переходника | |
| 10 | R***5 | Фитинг | |
| 11 | 5***1 | Уплотнительное кольцо | |
| 12 | A***8 | Кожух | |
| 13 | 2***8 | Шайба | |
| 14 | R***6 | Винт с головкой | |
| 15 | T***3 | Шланг радиатора | |
| 16 | A***0 | Скоба | |
| 17 | A***5 | Скоба | |
| 18 | A***7 | Крышка заливной горловины | |
| 19 | R***8 | Скоба | |
| 20 | 2***8 | Шайба | |
| 21 | 1***2 | Винт с головкой | |
| 22 | R***7 | Скоба | |
| 23 | M***6 | Шланг без конц. арматуры | |
| 24 | M***6 | Шланг без конц. арматуры | |
| 25 | M***6 | Шланг без конц. арматуры | |
| 26 | M***6 | Шланг без конц. арматуры | |
| 27 | M***6 | Шланг без конц. арматуры | |
| 28 | T***0 | Тройник | |
| 29 | A***7 | Зажимная скоба | |
| 30 | 2***7 | Шайба | |
| 31 | R***1 | Скоба | |
| 32 | T***7 | Шланговый зажим | |
| 33 | A***2 | Опора | |
| 34 | 1***5 | Винт | |
| 35 | A***8 | Кронштейн | |
| 36 | 1***3 | Болт | |
| 37 | A***9 | Кронштейн | |
| 38 | A***0 | Отражательная пластина | |
| 39 | T***1 | Отражательная пластина | |
| 40 | M***5 | Заглушка | |
| 41 | 1***7 | Винт | |
| 42 | 1***2 | Винт с головкой | |
| 43 | 1***4 | Гайка | |
| 44 | R***3 | Скоба | |
| 45 | T***3 | Шланг | |
| 46 | A***2 | Шланговый зажим | |
| 47 | T***4 | Заглушка фитинга | |
| 48 | T***4 | Шланг | |
| 49 | A***2 | Шланговый зажим | |
| 50 | T***4 | Заглушка фитинга | |
| 51 | T***5 | Защитный шланг | |
| 52 | R***2 | Обвязной хомут | |
| 53 | R***7 | Обвязной хомут | |
| 54 | A***2 | Уплотнение | |
| 55 | 2***6 | Шайба |
