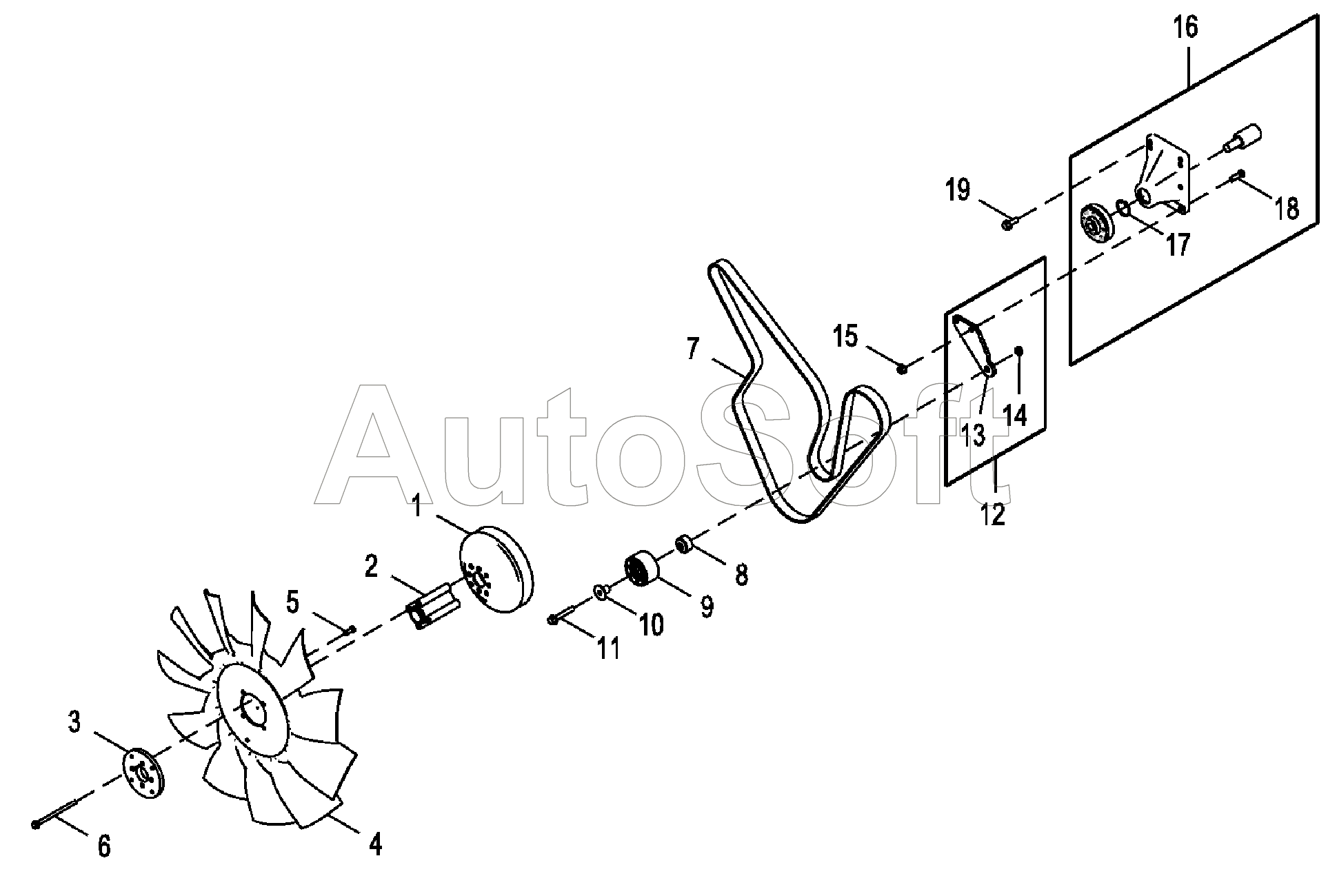

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Комплект вентилятора с системой кондиционирования воздуха (Engine 4045HT054, 4045HT072, 4045HT086, 4045HT087-)
/198.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14M7296 | 1***6 | Фланцевая гайка | |
| 24M7239 | 2***9 | Шайба | |
| R119159 | R***9 | Шпилька | |
| 1 | R***2 | Шкив | |
| 2 | T***4 | Распорная втулка | |
| 3 | T***8 | Ступица | |
| 4 | A***9 | Вентилятор | |
| 5 | 1***1 | Винт | |
| 6 | 1***5 | Винт | |
| 7 | T***7 | Клиновой ремень | |
| 8 | R***0 | Распорная втулка | |
| 9 | R***4 | Шкив | |
| 10 | R***9 | Гильза | |
| 11 | 1***8 | Винт | |
| 12 | A***6 | Кронштейн | |
| 12 | A***2 | Кронштейн | |
| 13 | A***2 | Кронштейн | |
| 14 | 1***5 | Гайка | |
| 15 | 1***2 | Винт с головкой | |
| 16 | A***0 | Привод вентилятора на двигатель | |
| 16 | A***4 | Привод вентилятора на двигатель | |
| 17 | H***3 | Пружинное кольцо | |
| 18 | 1***2 | Винт с головкой | |
| 19 | 1***6 | Винт |
