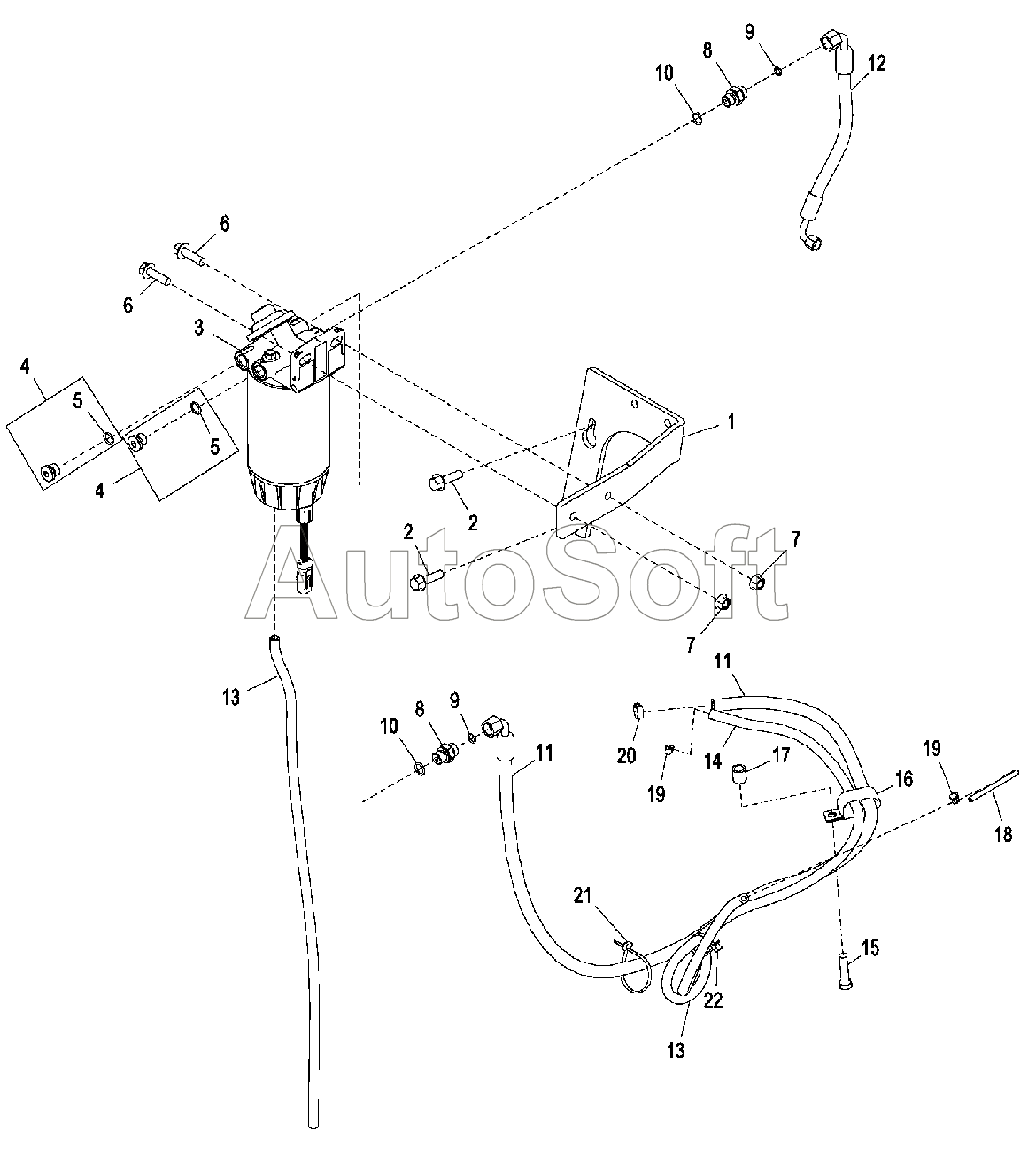

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Топливный фильтр и трубопроводы без нагревателя (Engine 4045TT096-) (-272372)
/209.gif)
1
2
2
3
3
3
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***0 | Кронштейн | |
| 2 | 1***4 | Винт | |
| 3 | A***0 | Фильтрующий элемент | |
| 3 | A***5 | Отстойник | |
| 3 | A***7 | Корпус фильтра | |
| 3 | R***2 | Датчик | |
| 4 | R***9 | Пробка сливного отверстия | |
| 5 | 5***6 | Уплотнительное кольцо | |
| 6 | 1***5 | Винт | |
| 7 | 1***6 | Фланцевая гайка | |
| 8 | 3***7 | Фитинг переходника | |
| 9 | T***3 | Уплотнительное кольцо | |
| 10 | 5***2 | Уплотнительное кольцо | |
| 11 | A***8 | Гидрошланг | |
| 12 | A***8 | Шланг | |
| 13 | M***6 | Шланг без конц. арматуры | |
| 14 | M***6 | Шланг без конц. арматуры | |
| 15 | 1***2 | Винт с головкой | |
| 16 | A***9 | Зажимная скоба | |
| 17 | 2***3 | Втулка | |
| 18 | T***1 | Линия | |
| 19 | A***6 | Скоба | |
| 20 | A***2 | Шланговый зажим | |
| 21 | R***2 | Обвязной хомут | |
| 22 | R***2 | Обвязной хомут |
