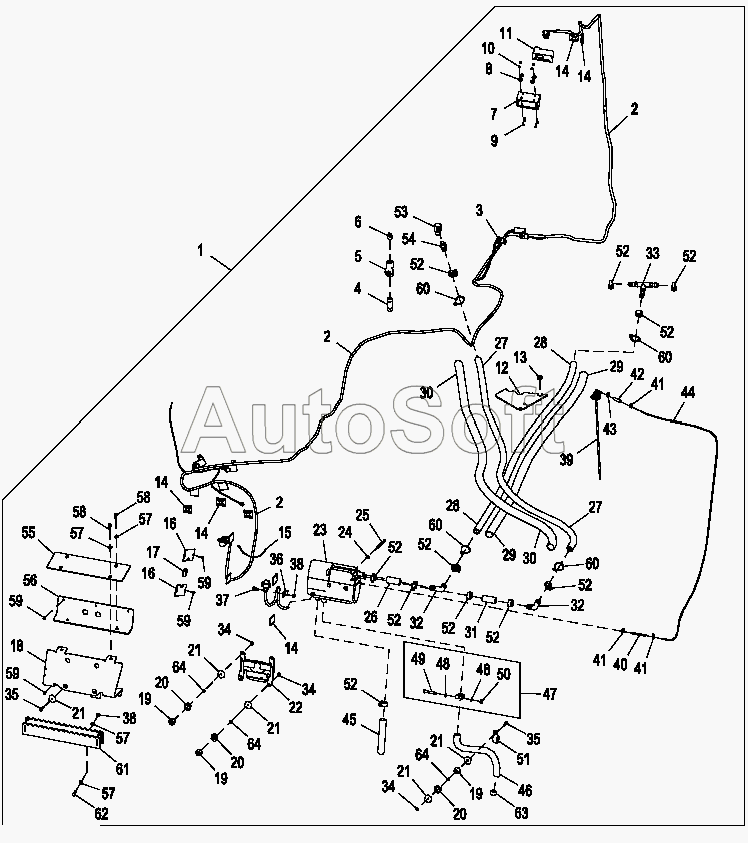

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Дизельный нагреватель охлаждающей жидкости двигателя
/214.gif)
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
16
17
18
19
19
19
20
20
20
21
21
21
21
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
32
33
34
34
34
35
35
36
37
38
38
39
40
41
41
41
42
43
44
45
46
47
48
48
49
50
51
52
52
52
52
52
52
52
52
52
52
52
53
54
55
56
57
57
57
57
58
58
59
59
59
59
60
60
60
60
61
62
63
64
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***5 | Нагреватель охлаждающей жидкости | |
| 2 | A***2 | Жгут проводов | |
| 3 | 5***7 | Колпачок электрического разъема | |
| 4 | 2***3 | Ниппель с резьбой | |
| 5 | 1***7 | Тройник | |
| 6 | 1***4 | Трубная заглушка | |
| 7 | A***2 | Комплект рамок | |
| 8 | 2***0 | Шайба | |
| 9 | 1***8 | Винт с головкой | |
| 10 | 1***9 | Гайка | |
| 11 | A***0 | Цифровой дисплей | |
| 12 | A***8 | Пластина | |
| 13 | T***8 | Уплотнение | |
| 14 | A***5 | Анкер | |
| 15 | T***7 | Скоба | |
| 16 | T***7 | Крышка | |
| 17 | R***3 | Уплотнение | |
| 18 | A***8 | Ограждение | |
| 19 | A***2 | Изолятор | |
| 20 | 2***3 | Шайба | |
| 21 | M***1 | Шайба | |
| 22 | T***9 | Кронштейн | |
| 23 | A***1 | Нагреватель охлаждающей жидкости | |
| 24 | 2***7 | Шайба | |
| 25 | 1***0 | Винт с головкой | |
| 26 | T***0 | Шланг без конц. арматуры | |
| 27 | T***0 | Шланг без конц. арматуры | |
| 28 | T***0 | Шланг без конц. арматуры | |
| 29 | Р***в | Рукав шланга - изготав. | |
| 30 | Р***в | Рукав шланга - изготав. | |
| 31 | T***0 | Шланг без конц. арматуры | |
| 32 | N***4 | Фитинг шланга | |
| 33 | T***4 | Фитинг | |
| 34 | N***6 | Стопорная гайка | |
| 35 | 1***3 | Винт | |
| 36 | T***9 | Скоба | |
| 37 | 1***2 | Винт с головкой | |
| 38 | 1***3 | Гайка | |
| 39 | A***7 | Датчик топливопровода | |
| 40 | T***0 | Шланг | |
| 41 | A***8 | Скоба | |
| 42 | M***4 | Фитинг переходника | |
| 43 | M***7 | Шланговый зажим | |
| 44 | T***8 | Шланг | |
| 45 | T***7 | Шланг без конц. арматуры | |
| 46 | T***6 | Выхлопная труба | |
| 47 | A***5 | Скоба | |
| 48 | 2***8 | Шайба | |
| 49 | 1***1 | Винт с головкой | |
| 50 | 1***3 | Гайка | |
| 51 | T***5 | Скоба | |
| 52 | A***7 | Шланговый зажим | |
| 53 | T***6 | Коленчатый патрубок | |
| 54 | R***7 | Фитинг шланга | |
| 55 | T***3 | Ограждение | |
| 56 | A***8 | Пластина | |
| 57 | 2***8 | Шайба | |
| 58 | 1***1 | Винт | |
| 59 | 3***8 | Винт | |
| 60 | R***2 | Обвязной хомут | |
| 61 | A***5 | Крышка | |
| 62 | 1***7 | Винт с головкой | |
| 63 | T***5 | Крышка выхлопной трубы | |
| 64 | L***3 | Распорная втулка |
