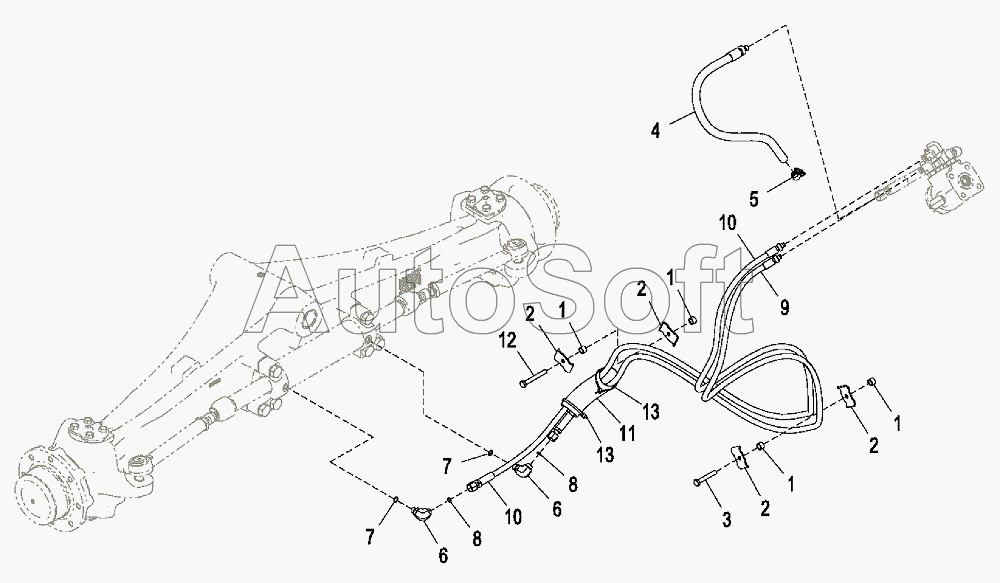

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Гидравлическая система рулевого управления (без механического привода на передние колеса)
/217.gif)
8
8
13
13
12
11
10
10
9
1
1
1
1
7
7
6
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 62H1042 | 6***2 | Фитинг переходника | |
| 62H1042 | 6***2 | Фитинг переходника | |
| 62H1043 | 6***3 | Фитинг переходника | |
| T77613 | T***3 | Уплотнительное кольцо | |
| T77613 | T***3 | Уплотнительное кольцо | |
| T77857 | T***7 | Уплотнительное кольцо | |
| 1 | 2***1 | Распорная втулка | |
| 2 | R***9 | Разъемный хомут | |
| 3 | 1***2 | Винт с головкой | |
| 4 | A***1 | Гидрошланг | |
| 5 | A***6 | Скоба | |
| 6 | 3***4 | Коленчатый патрубок | |
| 7 | R***8 | Уплотнительное кольцо | |
| 8 | T***3 | Уплотнительное кольцо | |
| 9 | A***8 | Гидрошланг | |
| 10 | A***3 | Гидрошланг | |
| 11 | T***6 | Защитный шланг | |
| 12 | 1***1 | Винт с головкой | |
| 13 | R***2 | Обвязной хомут |
