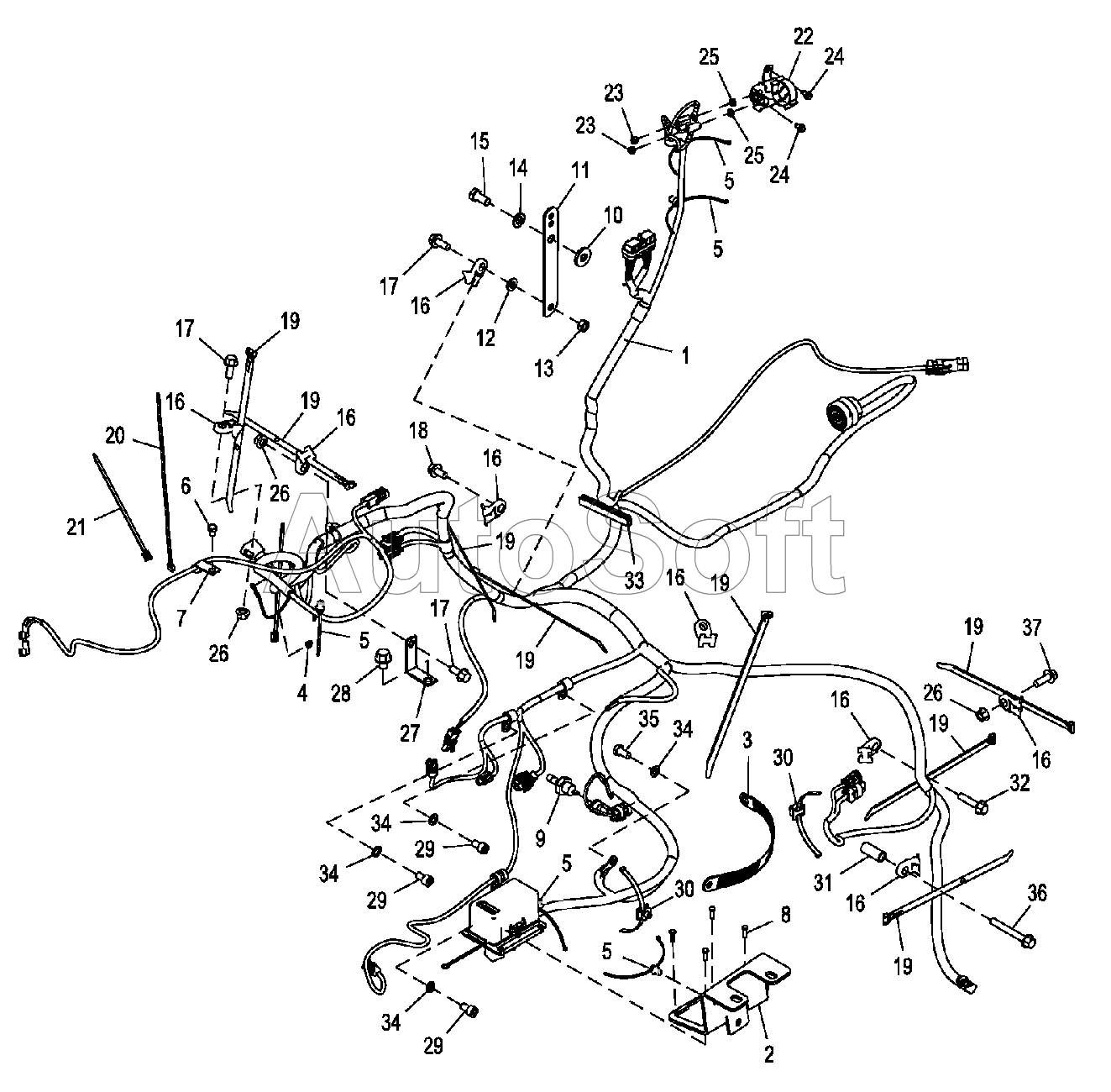

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Крепежные детали главного жгута проводов (двигатель 4045TT096)
/272.gif)
29
29
29
20
21
22
23
23
24
24
25
25
26
26
26
27
28
19
19
19
19
19
19
19
19
30
30
31
32
33
34
34
34
34
35
36
37
10
2
3
4
5
5
5
5
5
6
7
8
9
1
11
12
13
14
15
16
16
16
16
16
16
16
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***6 | Жгут проводов | |
| 2 | T***5 | Кронштейн | |
| 3 | A***9 | Провод заземления | |
| 4 | T***7 | Гайка | |
| 5 | T***7 | Скоба | |
| 6 | 1***8 | Винт с головкой | |
| 7 | A***7 | Зажимная скоба | |
| 8 | 1***2 | Винт с головкой | |
| 9 | A***4 | Переключатель | |
| 10 | T***2 | Шайба | |
| 11 | T***5 | Кронштейн | |
| 12 | 2***9 | Шайба | |
| 13 | 1***4 | Гайка | |
| 14 | 2***7 | Шайба | |
| 15 | 1***2 | Винт с головкой | |
| 16 | N***8 | Скоба | |
| 17 | 1***5 | Винт | |
| 18 | 1***4 | Винт | |
| 19 | H***3 | Обвязной хомут | |
| 20 | H***8 | Обвязной хомут | |
| 21 | R***2 | Обвязной хомут | |
| 22 | A***1 | Реле | |
| 23 | 1***2 | Гайка | |
| 24 | 3***4 | Винт | |
| 25 | 2***8 | Шайба | |
| 26 | 1***6 | Фланцевая гайка | |
| 27 | T***0 | Кронштейн | |
| 28 | 1***2 | Винт | |
| 29 | 1***2 | Винт с головкой | |
| 30 | T***6 | Скоба | |
| 31 | 2***9 | Распорная втулка | |
| 32 | 1***5 | Винт | |
| 33 | М***г | Молдинг | |
| 34 | 2***6 | Шайба | |
| 35 | 1***8 | Винт с головкой | |
| 36 | 1***0 | Винт | |
| 37 | 1***6 | Винт |
