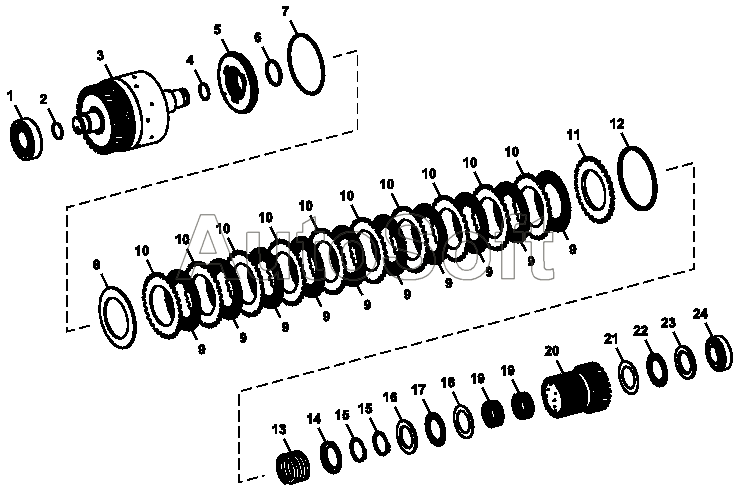

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Узел муфты первой скорости (K1)
/36.gif)
12
24
23
22
21
20
19
19
18
17
16
15
15
14
13
12
12
12
12
12
12
12
12
12
12
12
1
12
12
12
12
12
11
10
10
10
10
10
10
10
10
10
10
9
9
9
9
9
9
9
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Коничный роликовый подшипник | |
| 2 | T***2 | Кольцо | |
| 3 | A***4 | Модульная муфта | |
| 4 | T***2 | Кольцо | |
| 5 | T***3 | Поршень | |
| 6 | A***0 | Уплотнительное кольцо | |
| 7 | T***8 | Уплотнительное кольцо | |
| 8 | T***7 | Тарельчатая пружина | |
| 9 | A***2 | Диск муфты | |
| 10 | T***6 | Пластина | |
| 11 | T***0 | Диск со шлицом | |
| 12 | T***3 | Пружинное кольцо | |
| 12 | T***4 | Пружинное кольцо | |
| 12 | T***5 | Пружинное кольцо | |
| 12 | T***6 | Пружинное кольцо | |
| 12 | T***7 | Пружинное кольцо | |
| 12 | T***8 | Пружинное кольцо | |
| 12 | T***9 | Пружинное кольцо | |
| 12 | T***0 | Пружинное кольцо | |
| 12 | T***1 | Пружинное кольцо | |
| 13 | T***6 | Пружина сжатия | |
| 14 | T***8 | Круглый стопор | |
| 15 | 4***8 | Пружинное кольцо | |
| 16 | T***6 | Упорная шайба | |
| 17 | L***6 | Игольчатый подшипник | |
| 18 | T***9 | Упорная шайба | |
| 19 | A***0 | Игольчатый подшипник | |
| 20 | T***2 | Ступица | |
| 21 | T***9 | Упорная шайба | |
| 22 | J***6 | Игольчатый подшипник | |
| 23 | T***6 | Упорная шайба | |
| 24 | T***2 | Коничный роликовый подшипник |
