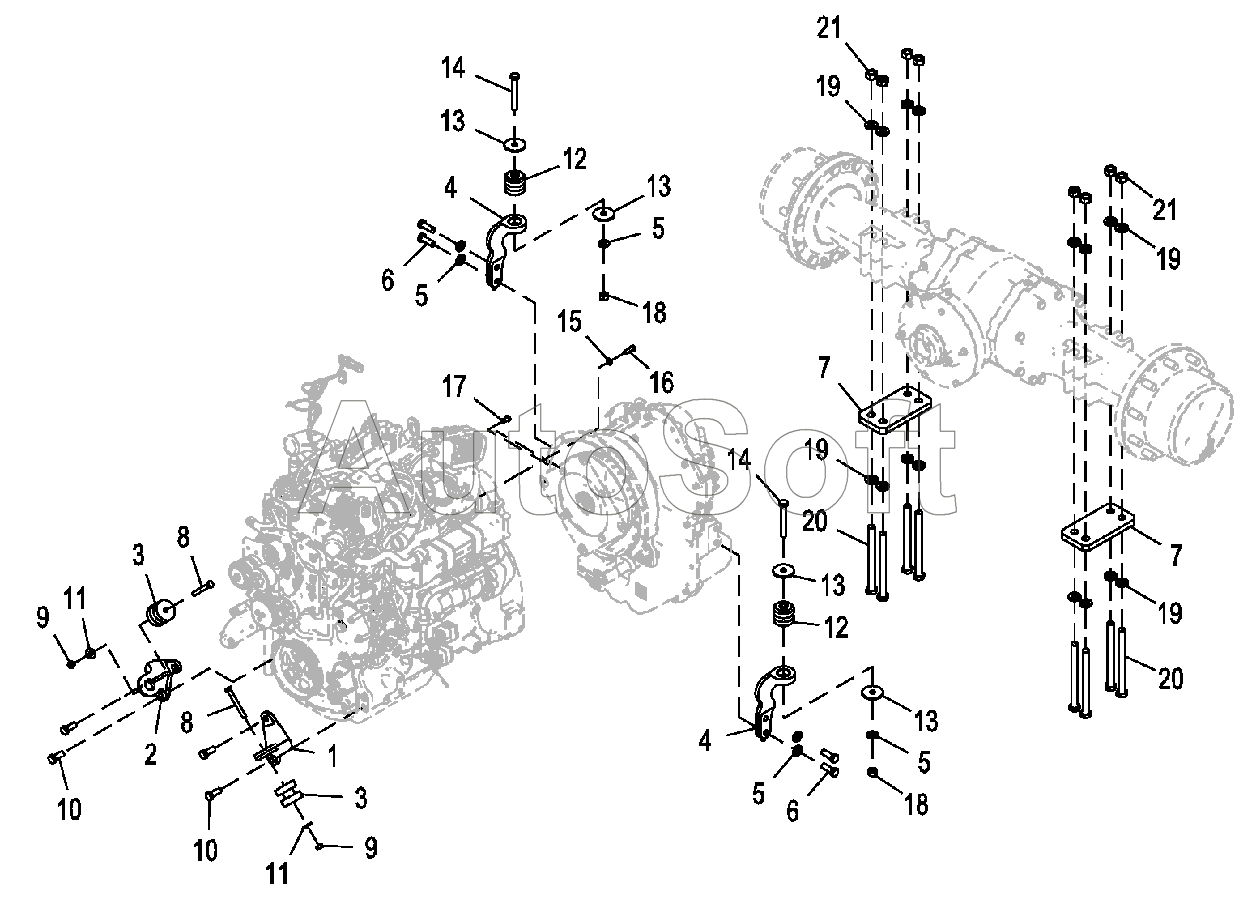

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Опоры крепления силовой передачи (-232969)
/47.gif)
1
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
16
17
18
18
19
19
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***1 | Опора | |
| 2 | T***4 | Опора | |
| 3 | A***1 | Изолятор | |
| 4 | T***7 | Опора | |
| 5 | 2***1 | Шайба | |
| 6 | 1***9 | Винт с головкой | |
| 7 | T***9 | Пластина | |
| 8 | 1***9 | Винт с головкой | |
| 9 | 1***5 | Гайка | |
| 10 | 1***8 | Винт с головкой | |
| 11 | T***2 | Шайба | |
| 12 | A***4 | Изолятор | |
| 13 | T***2 | Шайба | |
| 14 | 1***1 | Винт с головкой | |
| 15 | 2***9 | Шайба | |
| 16 | 1***2 | Винт с головкой | |
| 17 | 1***2 | Винт с головкой | |
| 18 | 1***6 | Гайка | |
| 19 | С***р | Стопор | |
| 20 | 1***9 | Винт с головкой | |
| 21 | 1***5 | Гайка | |
| 22 | 1***7 | Гайка |
