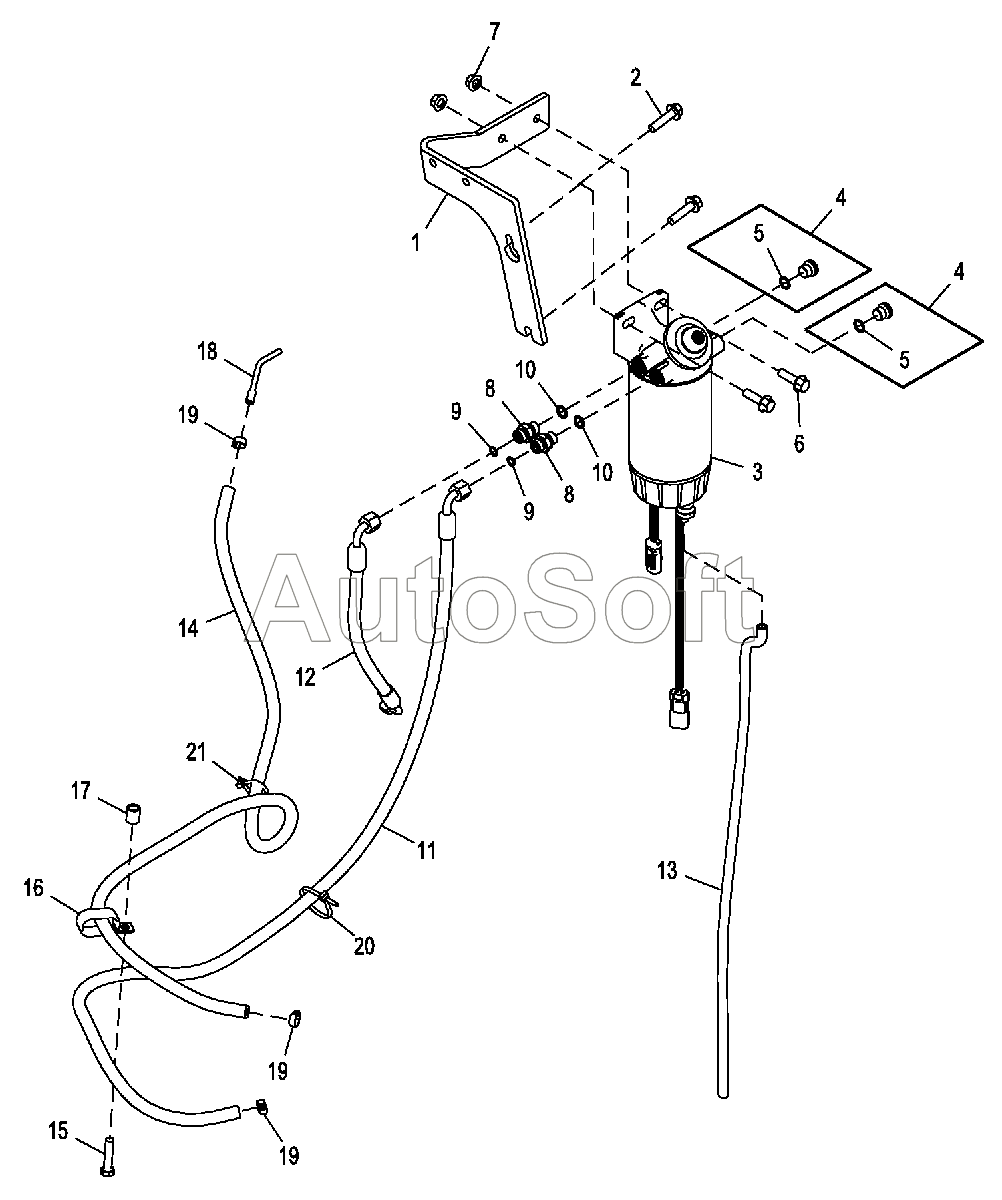

Каталог запасных частей к технике: John Deere JD-325SK (2015). Топливный фильтр и трубопроводы с нагревателем (272373-)
9
9
21
20
19
19
19
18
17
16
15
14
13
12
11
10
10
1
8
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AT365870 | A***0 | Фильтрующий элемент | |
| AT374689 | A***9 | Жгут проводов | |
| AT387538 | A***8 | Отстойник | |
| RE539872 | R***2 | Датчик | |
| 1 | T***0 | Кронштейн | |
| 2 | 1***4 | Винт | |
| 3 | A***2 | Фильтр | |
| 4 | R***9 | Пробка сливного отверстия | |
| 5 | 5***6 | Уплотнительное кольцо | |
| 6 | 1***5 | Винт | |
| 7 | 1***6 | Фланцевая гайка | |
| 8 | 3***7 | Фитинг переходника | |
| 9 | T***3 | Уплотнительное кольцо | |
| 10 | 5***2 | Уплотнительное кольцо | |
| 11 | A***8 | Гидрошланг | |
| 12 | A***8 | Шланг | |
| 13 | Ш***г | Защитный шланг | |
| 14 | Ш***г | Защитный шланг | |
| 15 | 1***2 | Винт с головкой | |
| 16 | A***9 | Зажимная скоба | |
| 17 | 2***7 | Распорная втулка | |
| 18 | T***8 | Топливопровод | |
| 19 | A***2 | Шланговый зажим | |
| 20 | R***2 | Обвязной хомут | |
| 21 | R***2 | Обвязной хомут |
