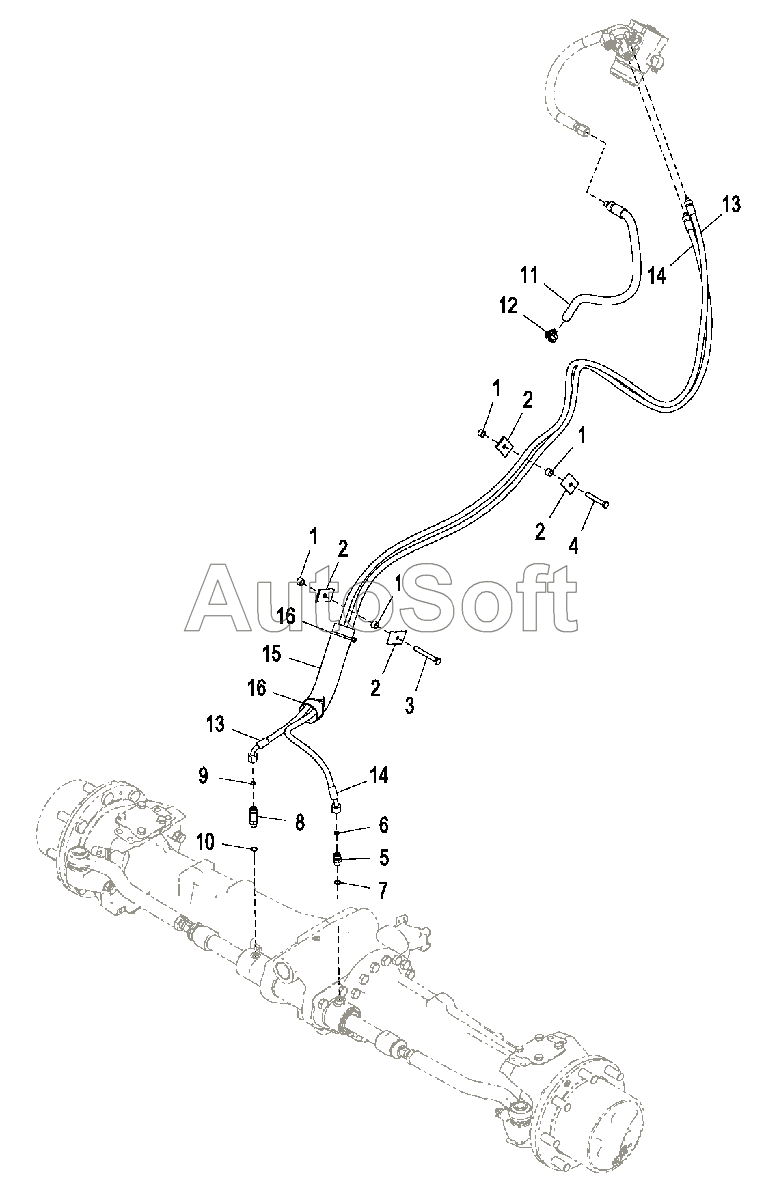

Каталог запасных частей к технике: John Deere JD-325SK (2015). Гидравлика рулевого управления (с механическим приводом на передние колеса)
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Распорная втулка | |
| 2 | R***9 | Разъемный хомут | |
| 3 | 1***1 | Винт с головкой | |
| 4 | 1***2 | Винт с головкой | |
| 5 | 3***0 | Фитинг переходника | |
| 6 | T***3 | Уплотнительное кольцо | |
| 7 | R***8 | Уплотнительное кольцо | |
| 8 | 3***2 | Фитинг переходника | |
| 9 | T***3 | Уплотнительное кольцо | |
| 10 | R***8 | Уплотнительное кольцо | |
| 11 | 6***3 | Фитинг переходника | |
| 11 | A***1 | Гидрошланг | |
| 11 | T***7 | Уплотнительное кольцо | |
| 12 | A***6 | Скоба | |
| 13 | 6***2 | Фитинг переходника | |
| 13 | A***0 | Гидрошланг | |
| 13 | T***3 | Уплотнительное кольцо | |
| 14 | 6***2 | Фитинг переходника | |
| 14 | A***2 | Гидрошланг | |
| 14 | T***3 | Уплотнительное кольцо | |
| 15 | T***6 | Защитный шланг | |
| 16 | R***2 | Обвязной хомут |
