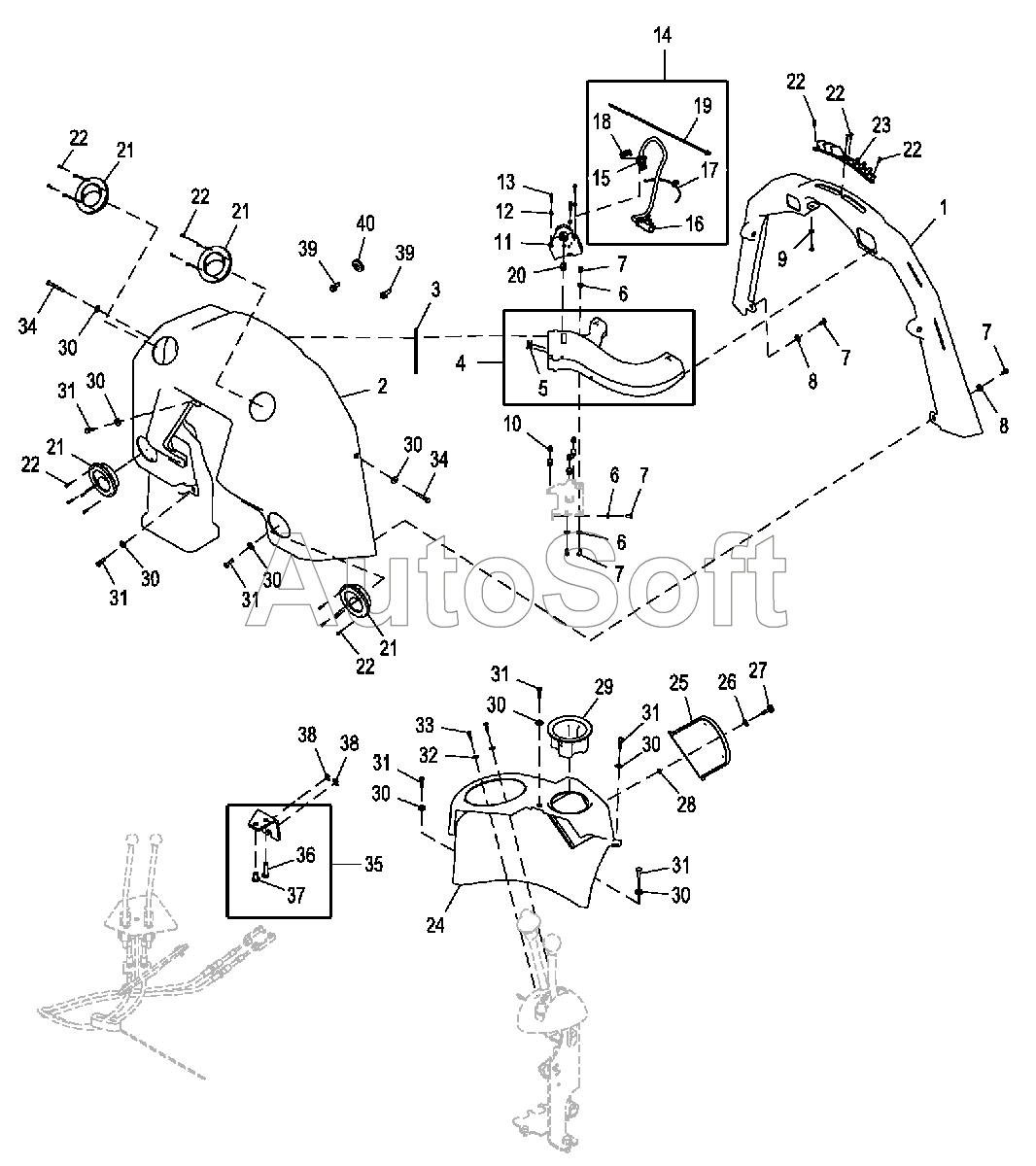

Каталог запасных частей к технике: John Deere JD-325SK (2015). Крышки консоли кабины с кондиционером
31
31
31
31
31
31
31
22
22
22
22
22
22
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
30
30
21
21
21
21
32
33
34
34
35
36
37
38
38
39
39
40
11
2
3
4
5
6
6
6
7
7
7
7
7
8
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***4 | Воздуховод | |
| 2 | T***4 | Крышка | |
| 3 | T***6 | Изолятор | |
| 4 | A***1 | Воздуховод | |
| 5 | T***5 | Заклепка | |
| 6 | 2***3 | Шайба | |
| 7 | 1***3 | Винт с головкой | |
| 8 | 2***6 | Шайба | |
| 9 | 2***6 | Шайба | |
| 10 | T***8 | Втулка | |
| 11 | A***7 | Пускатель | |
| 12 | 2***7 | Шайба | |
| 13 | 1***6 | Винт | |
| 14 | A***4 | Жгут проводов | |
| 15 | 5***0 | Корпус электрического разъема | |
| 16 | 5***6 | Корпус электрического разъема | |
| 17 | T***7 | Скоба | |
| 18 | 5***1 | Узел электрического разъема | |
| 19 | H***8 | Обвязной хомут | |
| 20 | T***5 | Адаптер | |
| 21 | A***9 | Жалюзи | |
| 22 | 3***3 | Винт | |
| 23 | T***2 | Жалюзи | |
| 24 | T***2 | Крышка | |
| 25 | T***6 | Панель | |
| 26 | 2***6 | Шайба | |
| 27 | T***3 | Ручка | |
| 28 | R***8 | Прижимная гайка | |
| 29 | T***1 | Карман | |
| 30 | 2***6 | Шайба | |
| 31 | 2***0 | Винт | |
| 32 | T***1 | Шайба | |
| 33 | 2***6 | Винт | |
| 34 | 2***6 | Винт | |
| 35 | A***3 | Кронштейн | |
| 36 | 1***0 | Винт с головкой | |
| 37 | 1***1 | Винт с головкой | |
| 38 | R***1 | Пружинное кольцо | |
| 39 | 1***6 | Винт | |
| 40 | R***0 | Уплотнение |
