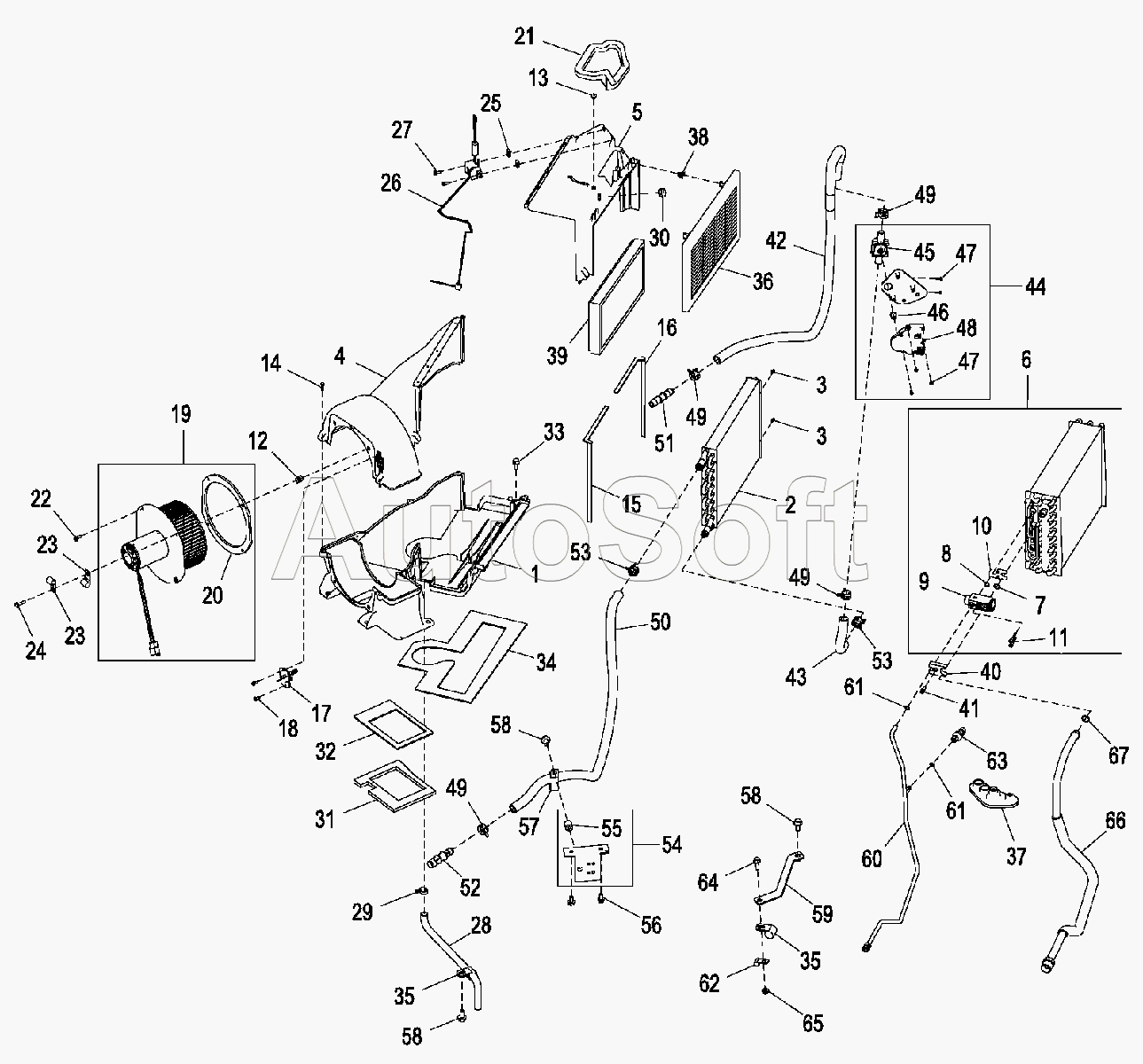

Каталог запасных частей к технике: John Deere JD-325SK (2015). Обогреватель и система кондиционирования воздуха с нагнетателем
42
50
49
49
49
49
48
47
47
46
45
44
43
51
41
40
39
38
37
36
35
35
59
67
66
65
64
63
62
61
61
60
34
58
58
58
57
56
55
54
53
53
52
9
17
16
15
14
13
12
11
10
17
17
17
8
7
6
5
4
3
3
2
25
33
32
31
30
29
28
27
26
1
24
23
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***8 | Корпус | |
| 2 | A***0 | Сердцевина | |
| 3 | 1***5 | Винт | |
| 4 | T***9 | Корпус | |
| 5 | T***7 | Корпус | |
| 6 | A***2 | Испаритель | |
| 7 | R***1 | Уплотнительное кольцо | |
| 8 | R***0 | Уплотнительное кольцо | |
| 9 | R***7 | Клапан | |
| 10 | T***2 | Пластина | |
| 11 | E***2 | Заглушка | |
| 12 | T***7 | Скоба | |
| 13 | T***1 | Уплотнение | |
| 14 | T***8 | Винт с головкой | |
| 15 | T***9 | Изолятор | |
| 16 | T***9 | Изолятор | |
| 17 | A***0 | Резистор | |
| 17 | A***0 | Резистор | |
| 18 | 3***1 | Винт | |
| 19 | A***7 | Двигатель вентилятора | |
| 20 | T***8 | Сальник | |
| 21 | T***0 | Изолятор | |
| 22 | T***1 | Винт с головкой | |
| 23 | A***7 | Зажимная скоба | |
| 24 | T***1 | Винт с головкой | |
| 25 | T***5 | Скоба | |
| 26 | A***3 | Термостат | |
| 27 | T***6 | Винт с головкой | |
| 28 | A***4 | Шланг | |
| 29 | T***9 | Скоба | |
| 30 | T***9 | Уплотнение | |
| 31 | T***3 | Изолятор | |
| 32 | T***2 | Изолятор | |
| 33 | 1***6 | Винт | |
| 34 | T***5 | Изолятор | |
| 35 | T***9 | Скоба | |
| 36 | T***1 | Решетка | |
| 37 | T***7 | Уплотнение | |
| 38 | R***0 | Зажимная скоба | |
| 39 | A***0 | Воздушный фильтр | |
| 40 | R***3 | Пластина | |
| 41 | 1***3 | Винт | |
| 42 | A***0 | Шланг радиатора | |
| 43 | T***8 | Шланг | |
| 44 | A***2 | Клапан | |
| 45 | A***8 | Клапан | |
| 46 | T***4 | Фитинг переходника | |
| 47 | 3***5 | Винт | |
| 48 | A***6 | Пускатель | |
| 49 | T***4 | Шланговый зажим | |
| 50 | Ш***г | Защитный шланг | |
| 51 | L***9 | Муфта | |
| 52 | T***7 | Фитинг | |
| 53 | T***4 | Шланговый зажим | |
| 54 | A***1 | Кронштейн | |
| 55 | T***4 | Втулка | |
| 56 | 1***5 | Винт | |
| 57 | A***6 | Скоба | |
| 58 | 1***4 | Винт | |
| 59 | A***8 | Кронштейн | |
| 60 | A***8 | Шланг хладагента | |
| 61 | R***9 | Уплотнительное кольцо | |
| 62 | T***4 | Скоба | |
| 63 | R***9 | Переключатель | |
| 64 | 1***7 | Винт | |
| 65 | 1***8 | Фланцевая гайка | |
| 66 | A***7 | Шланг хладагента | |
| 67 | R***2 | Уплотнительное кольцо |
