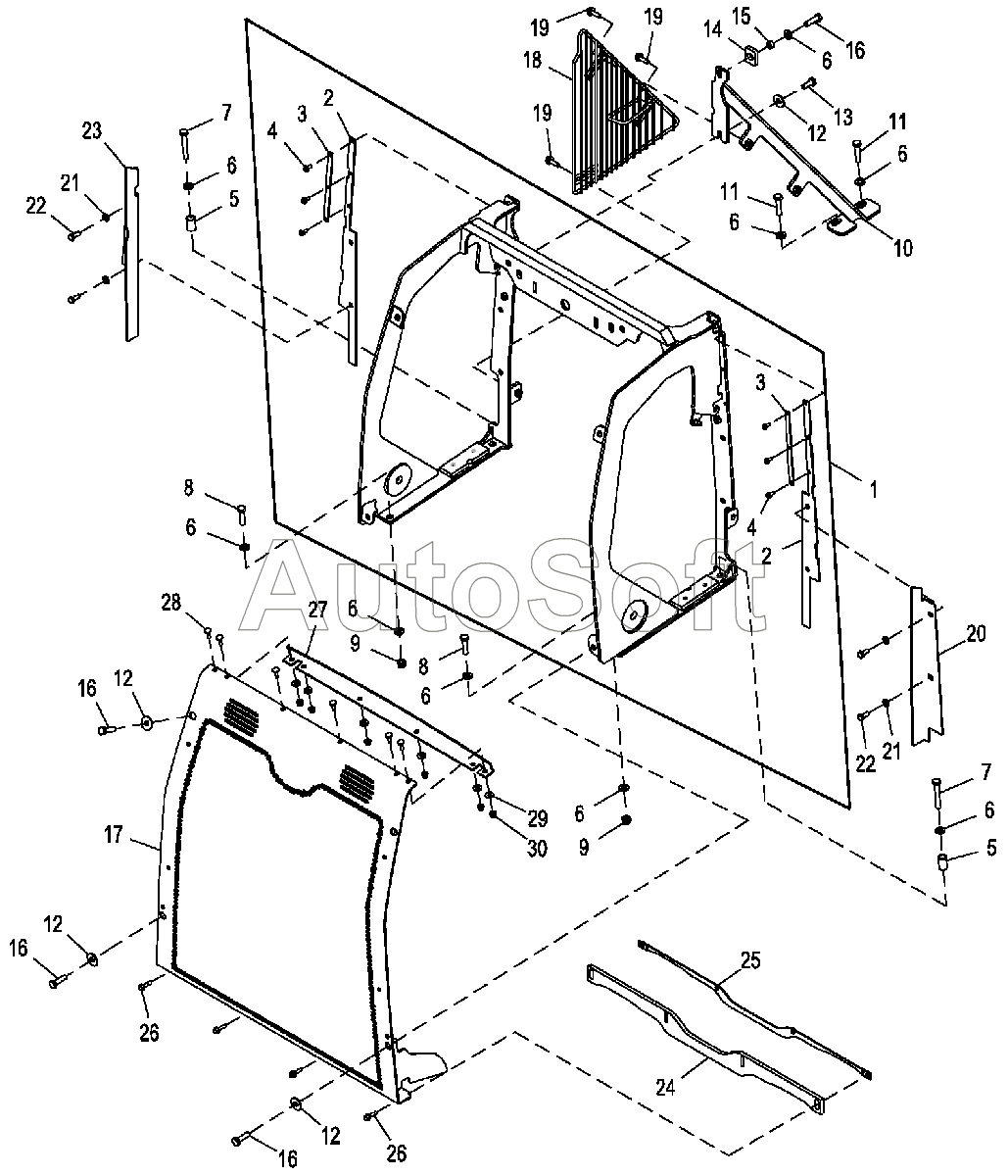

Каталог запасных частей к технике: John Deere JD-325SK (2015). Рама решетки
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
11
11
12
12
12
12
13
14
15
16
16
16
16
17
18
19
19
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***9 | Рама | |
| 2 | T***0 | Уплотнение | |
| 3 | T***5 | Хомут | |
| 4 | 3***8 | Винт | |
| 5 | T***2 | Распорная втулка | |
| 6 | 2***9 | Шайба | |
| 7 | 1***5 | Винт с головкой | |
| 8 | 1***7 | Винт с головкой | |
| 9 | 1***7 | Стопорная гайка | |
| 10 | A***3 | Опора | |
| 11 | 1***2 | Винт с головкой | |
| 12 | 2***6 | Шайба | |
| 13 | 1***2 | Винт с головкой | |
| 14 | T***5 | Хомут | |
| 15 | T***6 | Шайба | |
| 16 | 1***0 | Винт с головкой | |
| 17 | A***3 | Решетка | |
| 18 | A***3 | Ограждение | |
| 19 | 1***7 | Винт | |
| 20 | T***0 | Кронштейн | |
| 21 | 2***8 | Шайба | |
| 22 | 1***1 | Винт | |
| 23 | T***9 | Кронштейн | |
| 24 | T***0 | Отражательная пластина | |
| 25 | A***4 | Пластина | |
| 26 | 1***3 | Винт | |
| 27 | T***6 | Отражательная пластина | |
| 28 | 0***2 | Болт | |
| 29 | 2***9 | Шайба | |
| 30 | 1***7 | Стопорная гайка |
