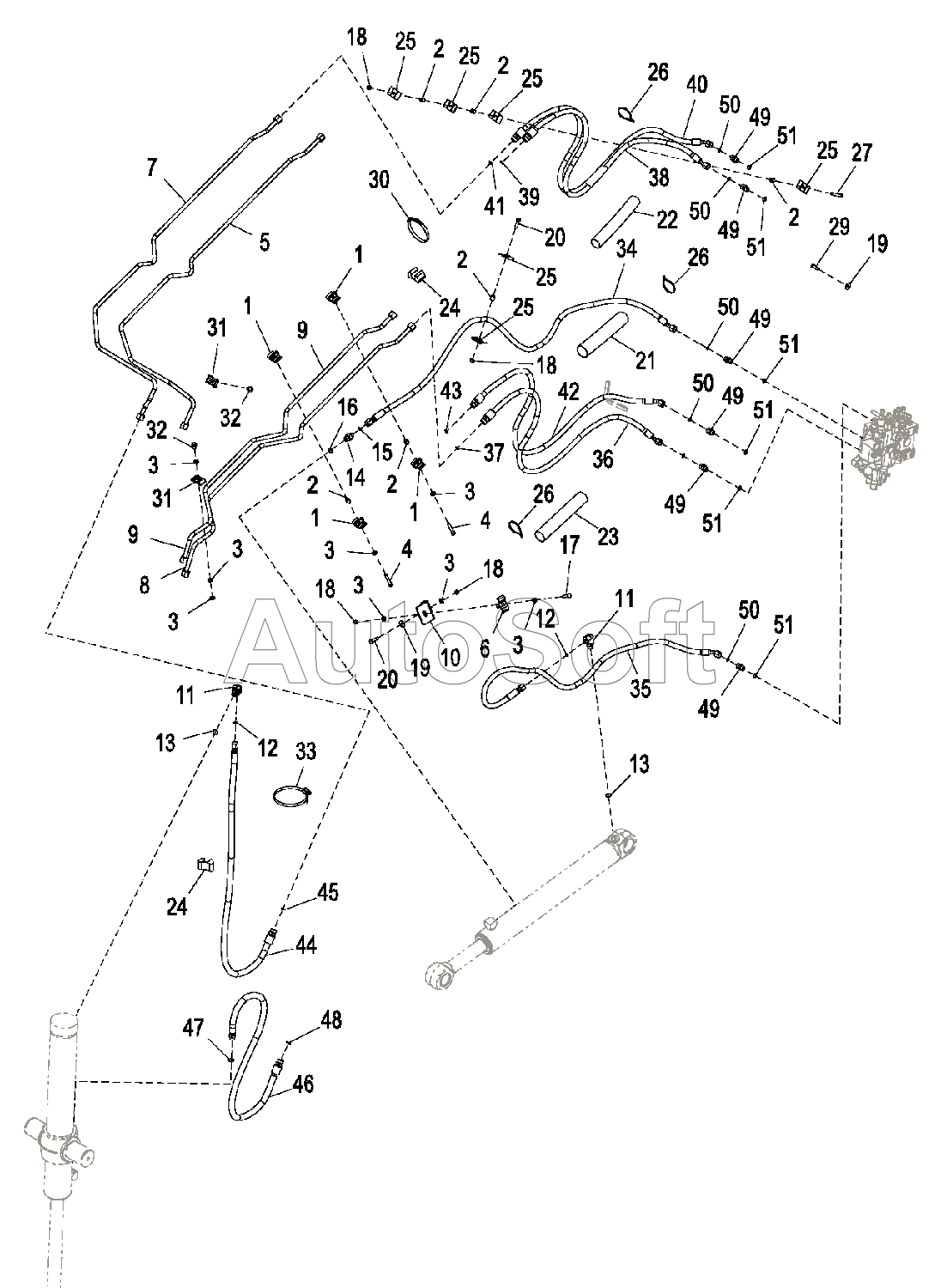

Каталог запасных частей к технике: John Deere JD-325SK (2015). Правый трубопровод погрузчика
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
13
14
15
16
17
18
18
18
18
19
19
20
20
21
22
23
24
24
25
25
25
25
25
25
26
26
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
49
49
50
50
50
50
50
51
51
51
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***4 | Скоба | |
| 2 | 2***1 | Распорная втулка | |
| 3 | 2***9 | Шайба | |
| 4 | 1***5 | Винт с головкой | |
| 5 | A***4 | Маслопровод | |
| 6 | K***9 | Скоба | |
| 7 | A***2 | Маслопровод | |
| 8 | A***5 | Маслопровод | |
| 9 | A***6 | Маслопровод | |
| 10 | T***4 | Уголок | |
| 11 | 3***2 | Коленчатый патрубок | |
| 12 | T***7 | Уплотнительное кольцо | |
| 13 | R***6 | Уплотнительное кольцо | |
| 14 | 3***4 | Фитинг переходника | |
| 15 | T***7 | Уплотнительное кольцо | |
| 16 | R***6 | Уплотнительное кольцо | |
| 17 | 1***7 | Винт с головкой | |
| 18 | 1***4 | Гайка | |
| 19 | 2***6 | Шайба | |
| 20 | 1***0 | Винт с головкой | |
| 21 | T***6 | Защитный шланг | |
| 22 | T***6 | Защитный шланг | |
| 23 | T***6 | Защитный шланг | |
| 24 | T***3 | Направляющая | |
| 25 | R***9 | Разъемный хомут | |
| 26 | R***2 | Обвязной хомут | |
| 27 | 1***1 | Винт с головкой | |
| 28 | T***8 | Щиток | |
| 29 | 1***2 | Винт с головкой | |
| 30 | A***0 | Шланговый зажим | |
| 31 | T***5 | Скоба | |
| 32 | 1***4 | Винт | |
| 33 | A***5 | Скоба | |
| 34 | A***6 | Гидрошланг | |
| 35 | A***7 | Гидрошланг | |
| 36 | A***8 | Гидрошланг | |
| 37 | T***2 | Уплотнительное кольцо | |
| 38 | A***9 | Гидрошланг | |
| 39 | T***2 | Уплотнительное кольцо | |
| 40 | A***0 | Гидрошланг | |
| 41 | T***2 | Уплотнительное кольцо | |
| 42 | A***1 | Гидрошланг | |
| 43 | T***2 | Уплотнительное кольцо | |
| 44 | A***3 | Гидрошланг | |
| 45 | T***2 | Уплотнительное кольцо | |
| 46 | A***9 | Гидрошланг | |
| 47 | R***6 | Уплотнительное кольцо | |
| 48 | T***2 | Уплотнительное кольцо | |
| 49 | 3***1 | Фитинг переходника | |
| 50 | T***7 | Уплотнительное кольцо | |
| 51 | R***5 | Уплотнительное кольцо |
