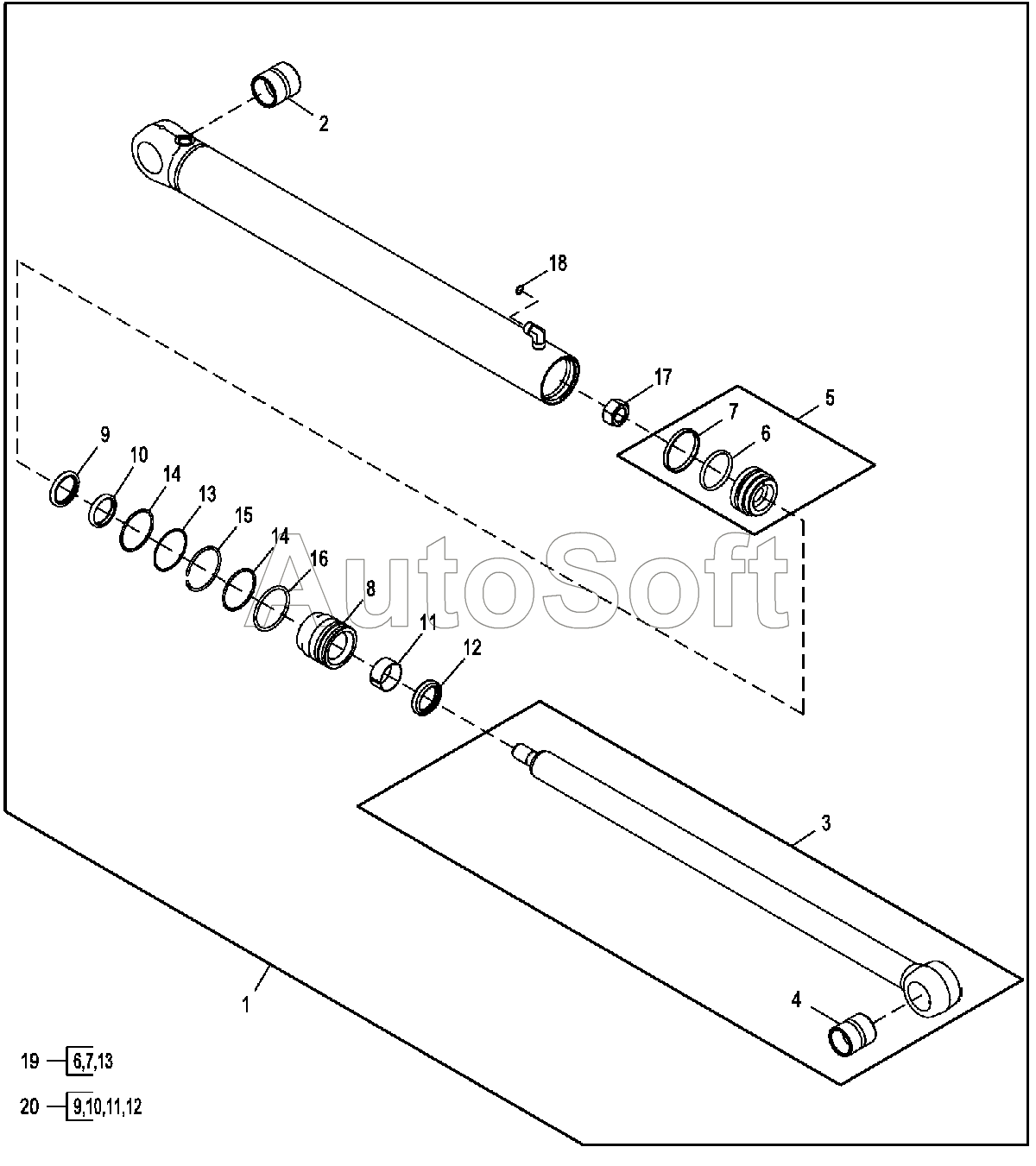

Каталог запасных частей к технике: John Deere JD-325SK (2015). Цилиндр подъема штанги
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| T162396 | T***6 | Смазочная арматура | |
| T162396 | T***6 | Смазочная арматура | |
| 1 | A***0 | Гидравлический цилиндр | |
| 2 | H***1 | Втулка | |
| 3 | A***5 | Шток гидравлического цилиндра | |
| 4 | H***2 | Втулка | |
| 5 | A***6 | Поршень | |
| 6 | R***3 | Сальник | |
| 7 | R***2 | Сальник | |
| 8 | H***1 | Направляющая штока гидроциллиндра | |
| 9 | A***1 | Сальник | |
| 10 | H***3 | Сальник | |
| 11 | H***7 | Компенсационное кольцо | |
| 12 | A***4 | Сальник | |
| 13 | R***4 | Защитное кольцо | |
| 14 | T***2 | Уплотнительное кольцо | |
| 15 | H***6 | Пружинное кольцо | |
| 16 | H***7 | Пружинное кольцо | |
| 17 | H***8 | Гайка | |
| 18 | T***7 | Уплотнительное кольцо | |
| 19 | A***2 | Комплект гидроцилиндров | |
| 20 | A***3 | Комплект гидроцилиндров |
