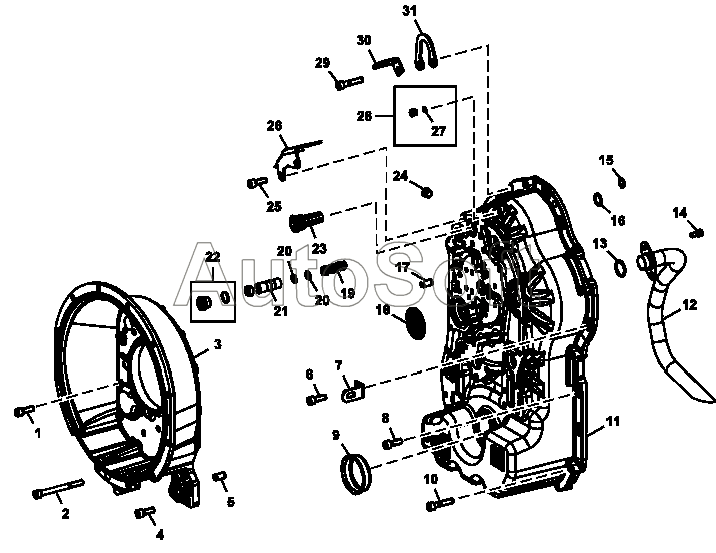

Каталог запасных частей к технике: John Deere JD-325SK (2015). Передний корпус коробки передач и крышка гидротрансформатора
23
20
20
20
20
20
20
20
20
20
20
21
22
19
24
25
26
27
28
29
30
31
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51M7085 | 5***5 | Уплотнительное кольцо | |
| 1 | 1***1 | Винт | |
| 2 | 1***3 | Винт | |
| 3 | T***0 | Корпус | |
| 4 | 1***1 | Винт | |
| 5 | T***2 | Штифт | |
| 6 | 1***1 | Винт | |
| 7 | T***1 | Кронштейн | |
| 8 | 1***1 | Винт | |
| 9 | T***3 | Крышка | |
| 10 | T***3 | Винт с головкой | |
| 11 | T***5 | Корпус | |
| 12 | A***0 | Линия | |
| 13 | T***1 | Уплотнительное кольцо | |
| 14 | T***8 | Винт с головкой | |
| 15 | T***6 | Уплотнительное кольцо | |
| 16 | T***4 | Уплотнительное кольцо | |
| 17 | T***2 | Штифт | |
| 18 | A***3 | Сито | |
| 19 | T***8 | Пружина | |
| 20 | T***9 | Распорная втулка | |
| 20 | T***0 | Распорная втулка | |
| 20 | T***0 | Распорная втулка | |
| 20 | T***9 | Распорная втулка | |
| 20 | T***6 | Распорная втулка | |
| 21 | T***2 | Поршень | |
| 22 | 1***5 | Пробка сливного отверстия | |
| 23 | T***6 | Расходный гидравлический клапан | |
| 24 | A***1 | Заглушка | |
| 25 | 1***1 | Винт | |
| 26 | A***7 | Уголок | |
| 27 | T***6 | Уплотнительное кольцо | |
| 28 | A***1 | Заглушка | |
| 29 | T***3 | Винт с головкой | |
| 30 | T***1 | Кронштейн | |
| 31 | T***7 | Пластина |
