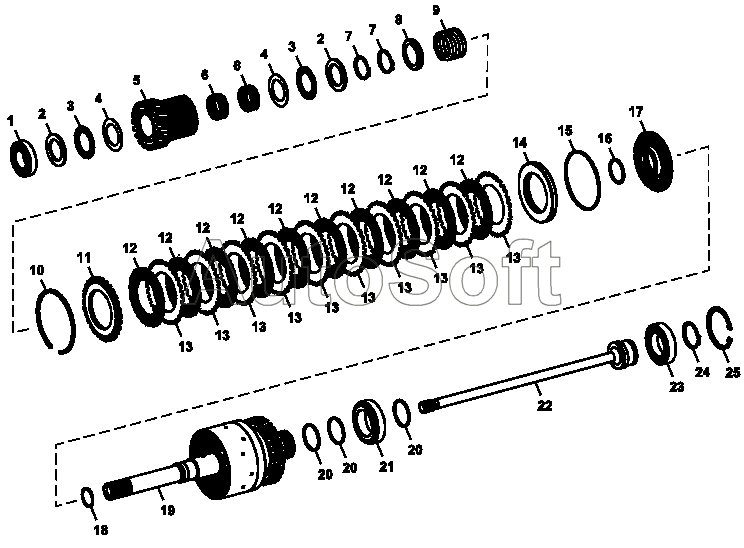

Каталог запасных частей к технике: John Deere JD-325SK (2015). Муфта заднего хода и входной вал (KR)
18
10
10
10
10
10
10
10
10
10
11
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
14
15
16
17
10
19
20
20
20
21
22
23
24
25
1
10
10
10
10
10
10
10
9
8
7
7
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***5 | Коничный роликовый подшипник | |
| 2 | T***6 | Упорная шайба | |
| 3 | J***6 | Игольчатый подшипник | |
| 4 | T***9 | Упорная шайба | |
| 5 | T***2 | Ступица | |
| 6 | A***0 | Игольчатый подшипник | |
| 7 | 4***8 | Пружинное кольцо | |
| 8 | T***8 | Круглый стопор | |
| 9 | T***6 | Пружина сжатия | |
| 10 | T***3 | Пружинное кольцо | |
| 10 | T***4 | Пружинное кольцо | |
| 10 | T***5 | Пружинное кольцо | |
| 10 | T***6 | Пружинное кольцо | |
| 10 | T***7 | Пружинное кольцо | |
| 10 | T***8 | Пружинное кольцо | |
| 10 | T***9 | Пружинное кольцо | |
| 10 | T***0 | Пружинное кольцо | |
| 10 | T***1 | Пружинное кольцо | |
| 11 | T***0 | Диск со шлицом | |
| 12 | A***2 | Диск муфты | |
| 13 | T***6 | Пластина | |
| 14 | A***0 | Круглый стопор | |
| 15 | T***8 | Уплотнительное кольцо | |
| 16 | A***0 | Уплотнительное кольцо | |
| 17 | T***3 | Поршень | |
| 18 | L***2 | Кольцо поршня | |
| 19 | A***0 | Модульная муфта | |
| 20 | T***8 | Кольцо поршня | |
| 21 | A***9 | Коничный роликовый подшипник | |
| 22 | T***7 | Ось | |
| 23 | A***9 | Шариковый подшипник | |
| 24 | 4***7 | Пружинное кольцо | |
| 25 | 4***9 | Пружинное кольцо |
