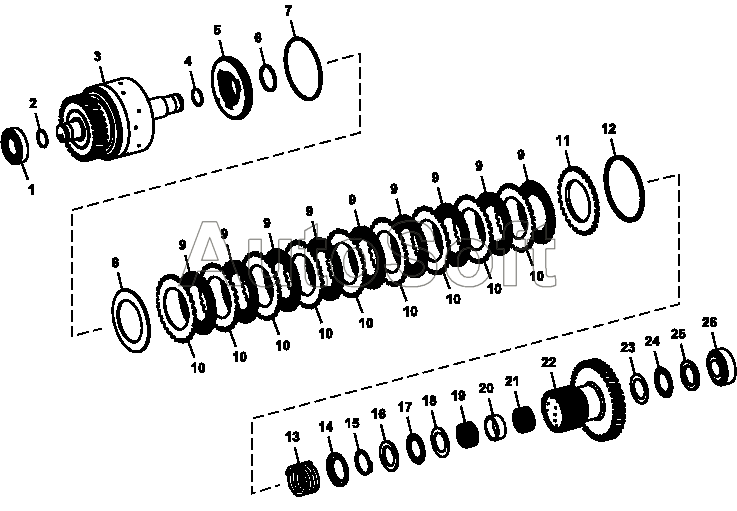

Каталог запасных частей к технике: John Deere JD-325SK (2015). Узел муфты третьей скорости
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***2 | Коничный роликовый подшипник | |
| 2 | T***2 | Кольцо | |
| 3 | A***6 | Модульная муфта | |
| 4 | T***2 | Кольцо | |
| 5 | T***3 | Поршень | |
| 6 | A***0 | Уплотнительное кольцо | |
| 7 | T***8 | Уплотнительное кольцо | |
| 8 | T***7 | Тарельчатая пружина | |
| 9 | A***2 | Диск муфты | |
| 10 | T***6 | Пластина | |
| 11 | T***0 | Диск со шлицом | |
| 12 | T***3 | Пружинное кольцо | |
| 12 | T***4 | Пружинное кольцо | |
| 12 | T***5 | Пружинное кольцо | |
| 12 | T***6 | Пружинное кольцо | |
| 12 | T***7 | Пружинное кольцо | |
| 12 | T***8 | Пружинное кольцо | |
| 12 | T***9 | Пружинное кольцо | |
| 12 | T***0 | Пружинное кольцо | |
| 12 | T***1 | Пружинное кольцо | |
| 13 | T***6 | Пружина сжатия | |
| 14 | T***8 | Круглый стопор | |
| 15 | 4***8 | Пружинное кольцо | |
| 16 | T***8 | Упорная шайба | |
| 17 | A***8 | Игольчатый подшипник | |
| 18 | T***6 | Упорная шайба | |
| 19 | A***9 | Игольчатый подшипник | |
| 20 | T***5 | Распорная втулка | |
| 21 | A***9 | Игольчатый подшипник | |
| 22 | T***0 | Ступица | |
| 23 | T***6 | Упорная шайба | |
| 24 | A***8 | Игольчатый подшипник | |
| 25 | T***8 | Упорная шайба | |
| 26 | A***6 | Коничный роликовый подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
