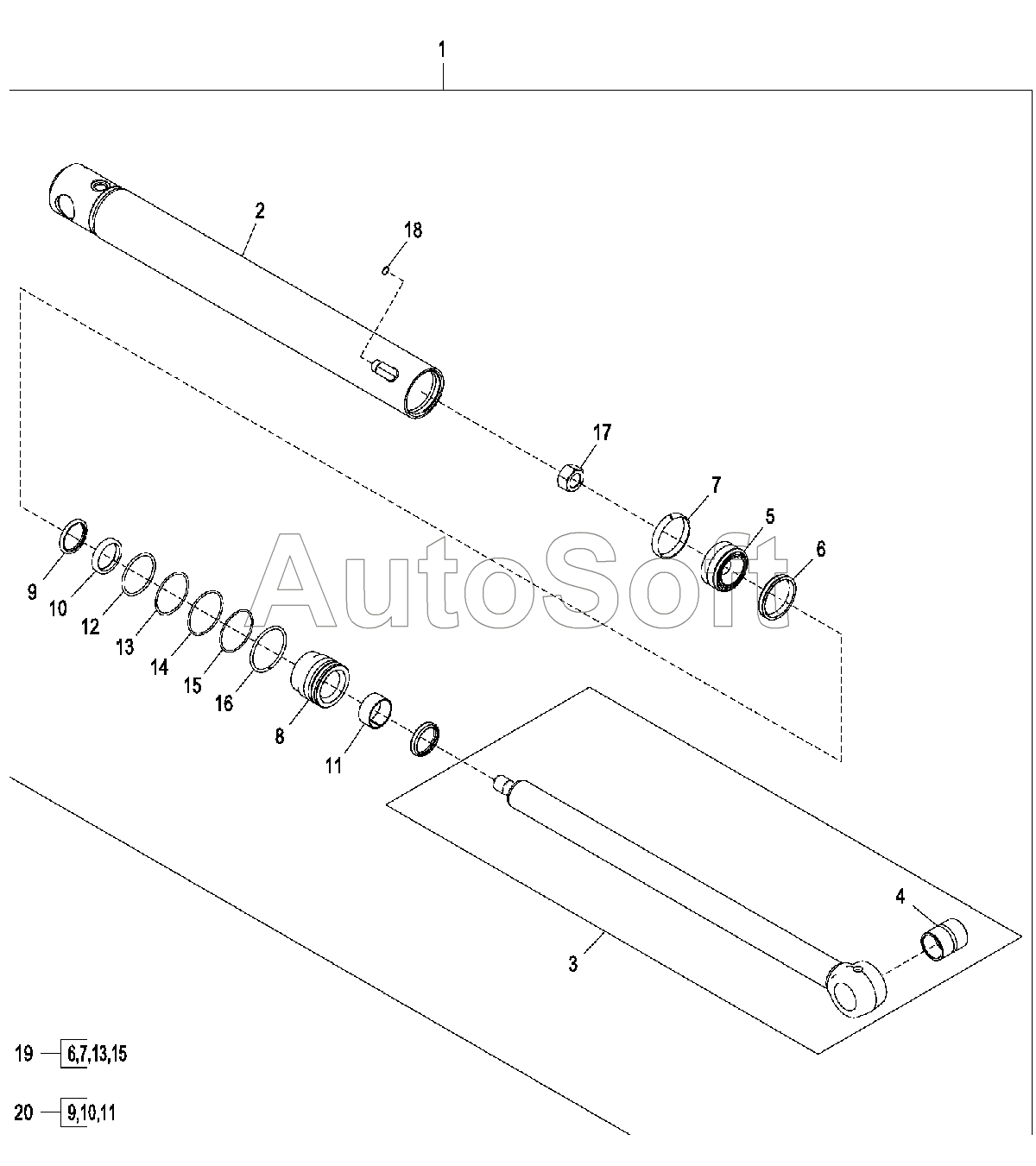

Каталог запасных частей к технике: John Deere JD-325SK (2015). Цилиндр ковша и ремонтный комплект, для тяжелых условий эксплуатации (244920-)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***6 | Гидравлический цилиндр | |
| 2 | A***8 | Гильза гидравлического цилиндра | |
| 3 | A***3 | Шток гидравлического цилиндра | |
| 4 | H***2 | Втулка | |
| 5 | H***3 | Поршень | |
| 6 | R***3 | Сальник | |
| 7 | R***5 | Компенсационное кольцо | |
| 8 | H***4 | Направляющая штока гидроциллиндра | |
| 9 | A***3 | Сальник | |
| 10 | H***5 | Сальник | |
| 11 | H***6 | Компенсационное кольцо | |
| 12 | F***R | Уплотнительное кольцо | |
| 13 | R***2 | Защитное кольцо | |
| 14 | H***4 | Пружинное кольцо | |
| 15 | H***6 | Уплотнительное кольцо | |
| 16 | H***0 | Пружинное кольцо | |
| 17 | H***3 | Гайка | |
| 18 | T***2 | Уплотнительное кольцо | |
| 19 | A***1 | Комплект гидроцилиндров | |
| 20 | A***2 | Комплект гидроцилиндров |
