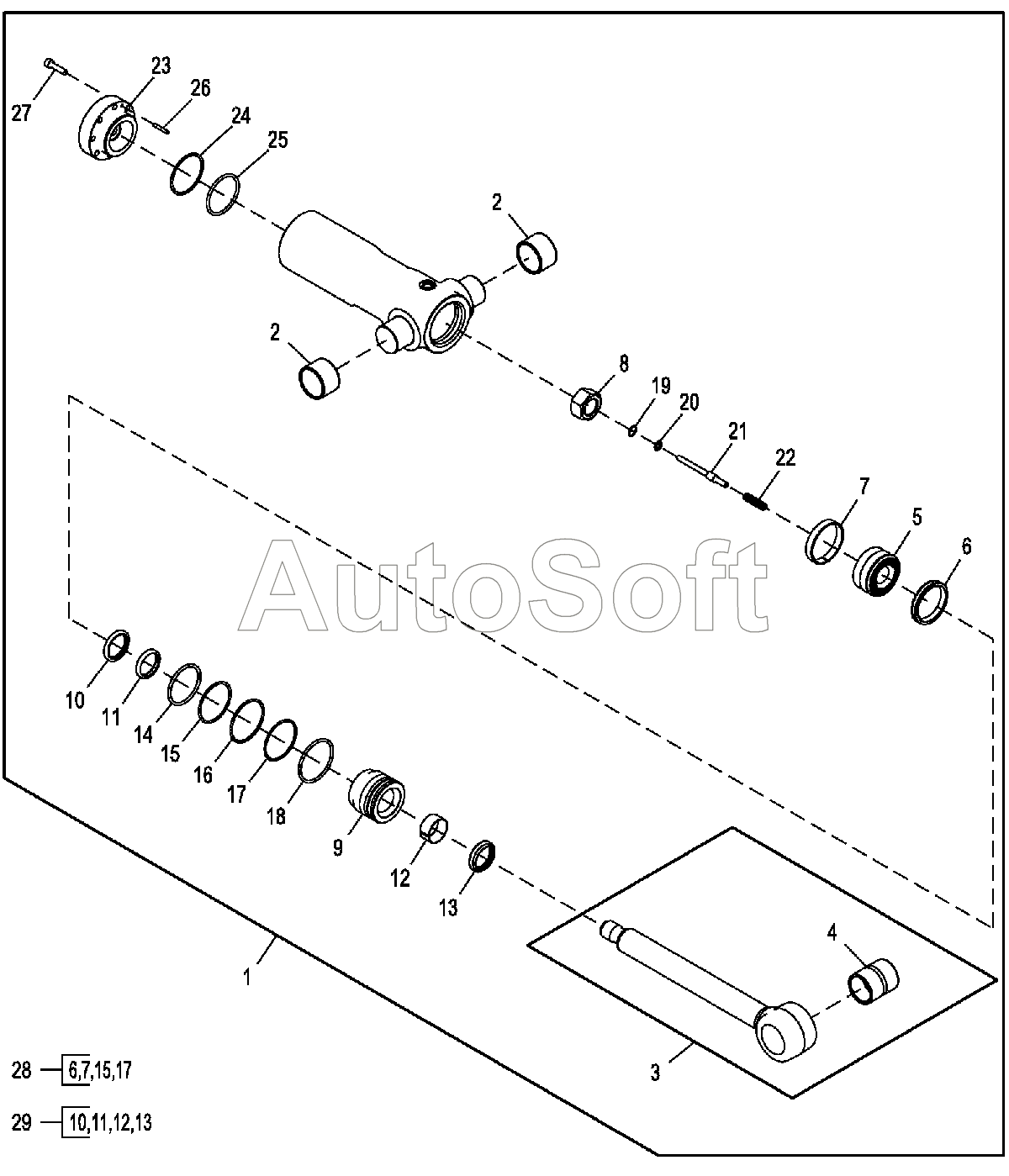

Каталог запасных частей к технике: John Deere JD-325SK (2015). Цилиндр поворота для замены
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***5 | Гидравлический цилиндр | |
| 2 | H***8 | Втулка | |
| 3 | A***5 | Шток гидравлического цилиндра | |
| 4 | H***2 | Втулка | |
| 5 | H***4 | Поршень | |
| 6 | R***4 | Сальник | |
| 7 | R***6 | Компенсационное кольцо | |
| 8 | H***1 | Гайка | |
| 9 | H***9 | Направляющая штока гидроциллиндра | |
| 10 | A***1 | Сальник | |
| 11 | H***3 | Сальник | |
| 12 | H***7 | Компенсационное кольцо | |
| 13 | A***4 | Сальник | |
| 14 | F***R | Уплотнительное кольцо | |
| 15 | R***1 | Защитное кольцо | |
| 16 | H***3 | Пружинное кольцо | |
| 17 | H***4 | Уплотнительное кольцо | |
| 18 | H***9 | Пружинное кольцо | |
| 19 | H***3 | Кольцо | |
| 20 | H***7 | Стопор | |
| 21 | H***6 | Клапан | |
| 22 | H***2 | Пружина сжатия | |
| 23 | H***3 | Крышка гидроцилиндра | |
| 24 | R***1 | Защитное кольцо | |
| 25 | F***R | Уплотнительное кольцо | |
| 26 | 3***2 | Пружинный шплинт | |
| 27 | 1***8 | Винт | |
| 28 | A***6 | Комплект гидроцилиндров | |
| 29 | A***3 | Комплект гидроцилиндров |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
