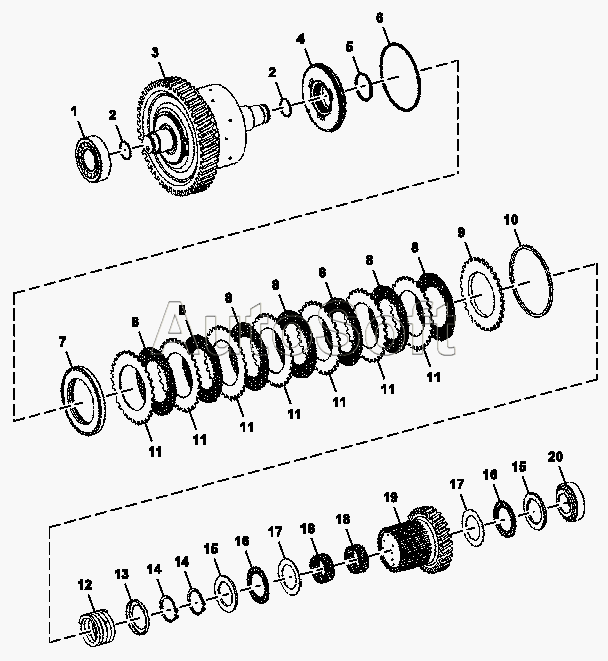

Каталог запасных частей к технике: John Deere JD-325SK (2015). Узел муфты верхнего диапазона переднего хода
10
20
19
18
18
17
17
16
16
15
15
14
14
13
12
11
11
11
11
11
11
11
10
10
10
10
10
10
10
10
10
10
10
1
10
10
10
10
10
9
8
8
8
8
8
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Коничный роликовый подшипник | |
| 2 | T***2 | Кольцо | |
| 3 | A***8 | Модульная муфта | |
| 4 | T***3 | Поршень | |
| 5 | A***0 | Уплотнительное кольцо | |
| 6 | T***8 | Уплотнительное кольцо | |
| 7 | A***0 | Круглый стопор | |
| 8 | A***2 | Диск муфты | |
| 9 | T***0 | Диск со шлицом | |
| 10 | T***3 | Пружинное кольцо | |
| 10 | T***4 | Пружинное кольцо | |
| 10 | T***5 | Пружинное кольцо | |
| 10 | T***6 | Пружинное кольцо | |
| 10 | T***7 | Пружинное кольцо | |
| 10 | T***8 | Пружинное кольцо | |
| 10 | T***9 | Пружинное кольцо | |
| 10 | T***0 | Пружинное кольцо | |
| 10 | T***1 | Пружинное кольцо | |
| 11 | T***6 | Пластина | |
| 12 | T***6 | Пружина сжатия | |
| 13 | T***8 | Круглый стопор | |
| 14 | 4***8 | Пружинное кольцо | |
| 15 | T***6 | Упорная шайба | |
| 16 | L***6 | Игольчатый подшипник | |
| 17 | T***9 | Упорная шайба | |
| 18 | A***0 | Игольчатый подшипник | |
| 19 | T***1 | Ступица | |
| 20 | T***2 | Коничный роликовый подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
