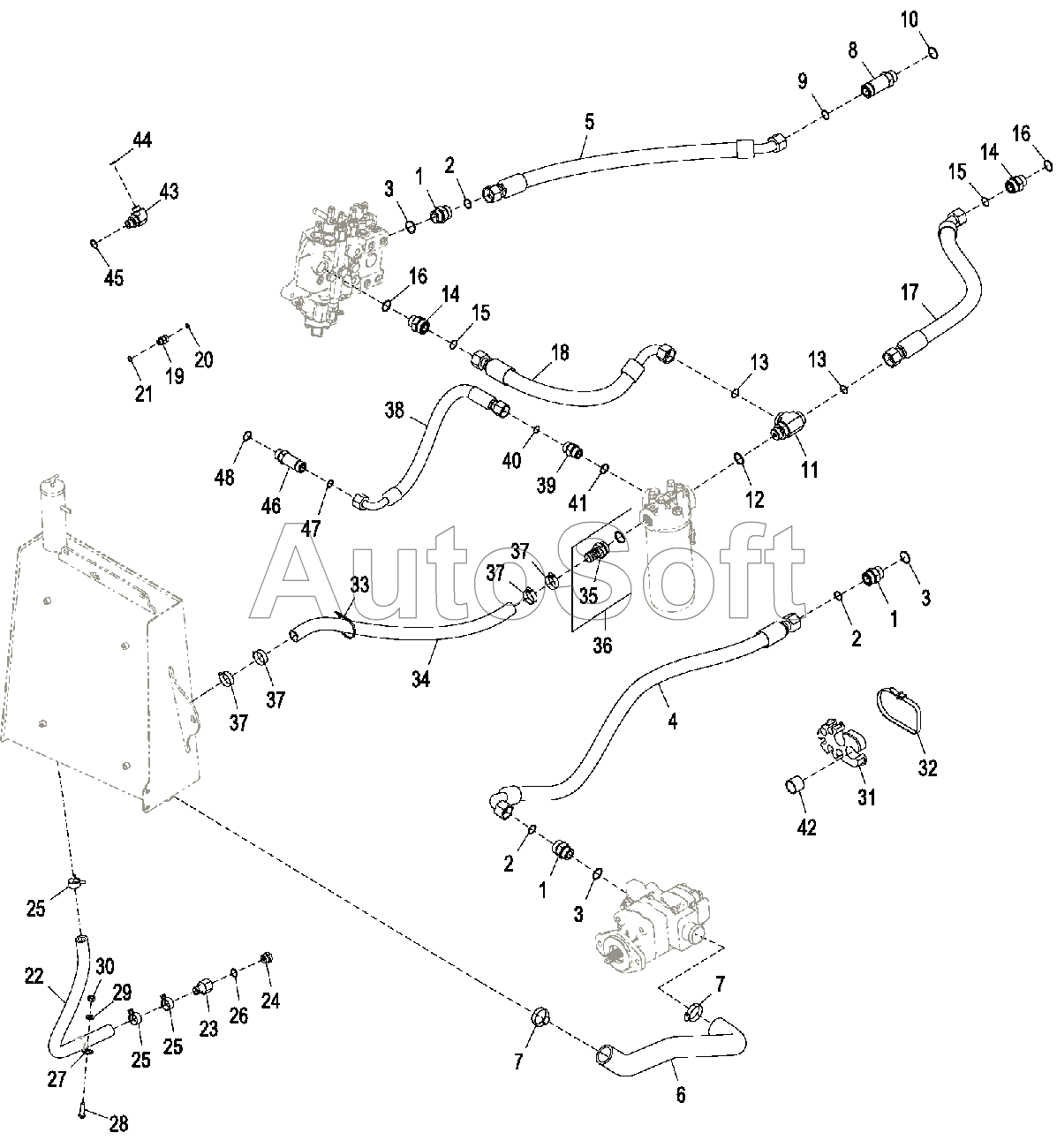

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Главн. гидравл. трубопровод (-234969)
/380.gif)
1
1
1
2
2
2
3
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Фитинг переходника | |
| 2 | T***8 | Уплотнительное кольцо | |
| 3 | R***6 | Уплотнительное кольцо | |
| 4 | A***8 | Гидрошланг | |
| 5 | A***0 | Гидрошланг | |
| 6 | A***8 | Всасывающий шланг | |
| 7 | A***5 | Шланговый зажим | |
| 8 | 3***6 | Фитинг переходника | |
| 9 | T***8 | Уплотнительное кольцо | |
| 10 | R***6 | Уплотнительное кольцо | |
| 11 | A***4 | Тройник | |
| 12 | R***6 | Уплотнительное кольцо | |
| 13 | T***8 | Уплотнительное кольцо | |
| 14 | 3***6 | Фитинг переходника | |
| 15 | T***8 | Уплотнительное кольцо | |
| 16 | U***9 | Уплотнительное кольцо | |
| 17 | A***9 | Гидрошланг | |
| 18 | A***0 | Гидрошланг | |
| 19 | 3***0 | Фитинг переходника | |
| 20 | T***3 | Уплотнительное кольцо | |
| 21 | R***8 | Уплотнительное кольцо | |
| 22 | T***6 | Шланг без конц. арматуры | |
| 23 | T***2 | Фитинг шланга | |
| 24 | R***4 | Пробка сливного отверстия | |
| 25 | T***6 | Скоба | |
| 26 | R***6 | Уплотнительное кольцо | |
| 27 | T***4 | Скоба | |
| 28 | 1***0 | Винт с головкой | |
| 29 | 2***9 | Шайба | |
| 30 | 1***4 | Гайка | |
| 31 | T***9 | Шланговый зажим | |
| 32 | N***0 | Обвязной хомут | |
| 33 | H***8 | Обвязной хомут | |
| 34 | T***6 | Шланг без конц. арматуры | |
| 35 | A***7 | Фитинг | |
| 36 | T***0 | Фитинг | |
| 37 | A***3 | Шланговый зажим | |
| 38 | A***5 | Гидрошланг | |
| 39 | 3***3 | Фитинг переходника | |
| 40 | T***8 | Уплотнительное кольцо | |
| 41 | U***7 | Уплотнительное кольцо | |
| 42 | T***6 | Распорная втулка | |
| 43 | 3***5 | Коленчатый патрубок | |
| 44 | T***7 | Уплотнительное кольцо | |
| 45 | R***5 | Уплотнительное кольцо | |
| 46 | 3***5 | Фитинг переходника | |
| 47 | T***8 | Уплотнительное кольцо | |
| 48 | U***7 | Уплотнительное кольцо |
