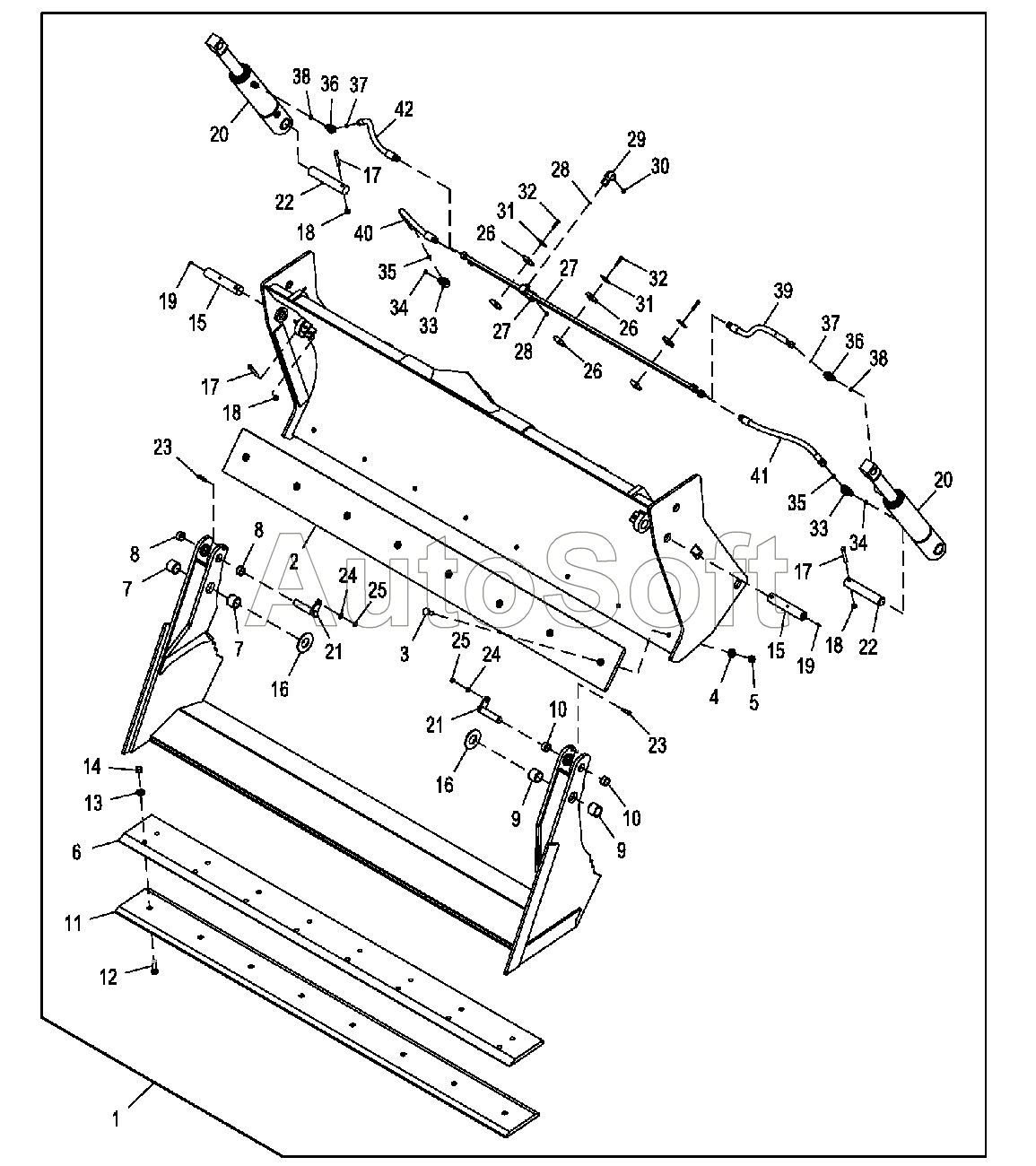

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Комплект универсального ковша с переставной режущей кромкой 1,01 м3, 2,34 м
/395.gif)
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
26
27
27
28
28
29
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***8 | Универсальный ковш | |
| 2 | T***2 | Режущая кромка | |
| 3 | 0***6 | Болт | |
| 4 | 2***1 | Шайба | |
| 5 | 1***9 | Гайка | |
| 6 | T***8 | Режущая кромка | |
| 7 | T***3 | Втулка | |
| 8 | T***3 | Втулка | |
| 9 | T***3 | Втулка | |
| 10 | T***3 | Втулка | |
| 11 | T***4 | Режущая кромка | |
| 12 | 0***9 | Болт | |
| 13 | 2***1 | Шайба | |
| 14 | 1***9 | Гайка | |
| 15 | T***6 | Штифт | |
| 16 | 2***4 | Шайба | |
| 17 | 1***6 | Винт с головкой | |
| 18 | K***6 | Стопорная гайка | |
| 19 | J***4 | Смазочная арматура | |
| 20 | A***6 | Гидравлический цилиндр | |
| 21 | A***6 | Штифт | |
| 22 | T***1 | Штифт | |
| 23 | 1***3 | Винт с головкой | |
| 24 | 2***9 | Шайба | |
| 25 | T***8 | Стопорная гайка | |
| 26 | H***6 | Скоба | |
| 27 | A***9 | Линия | |
| 28 | T***7 | Уплотнительное кольцо | |
| 29 | 3***7 | Коленчатый патрубок | |
| 30 | T***7 | Уплотнительное кольцо | |
| 31 | H***8 | Пластина | |
| 32 | 1***2 | Винт с головкой | |
| 33 | 3***6 | Коленчатый патрубок | |
| 34 | 5***2 | Уплотнительное кольцо | |
| 35 | T***7 | Уплотнительное кольцо | |
| 36 | 3***4 | Коленчатый патрубок | |
| 37 | T***3 | Уплотнительное кольцо | |
| 38 | 5***2 | Уплотнительное кольцо | |
| 39 | A***5 | Гидрошланг | |
| 40 | A***9 | Гидрошланг | |
| 41 | A***9 | Гидрошланг | |
| 42 | A***5 | Гидрошланг | |
| 43 | 1***3 | Винт с головкой | |
| 44 | 2***6 | Шайба | |
| 45 | 2***7 | Распорная втулка | |
| 46 | A***8 | Гидрошланг | |
| 47 | R***2 | Обвязной хомут | |
| 48 | T***2 | Скоба | |
| 49 | T***2 | Уплотнительное кольцо |
