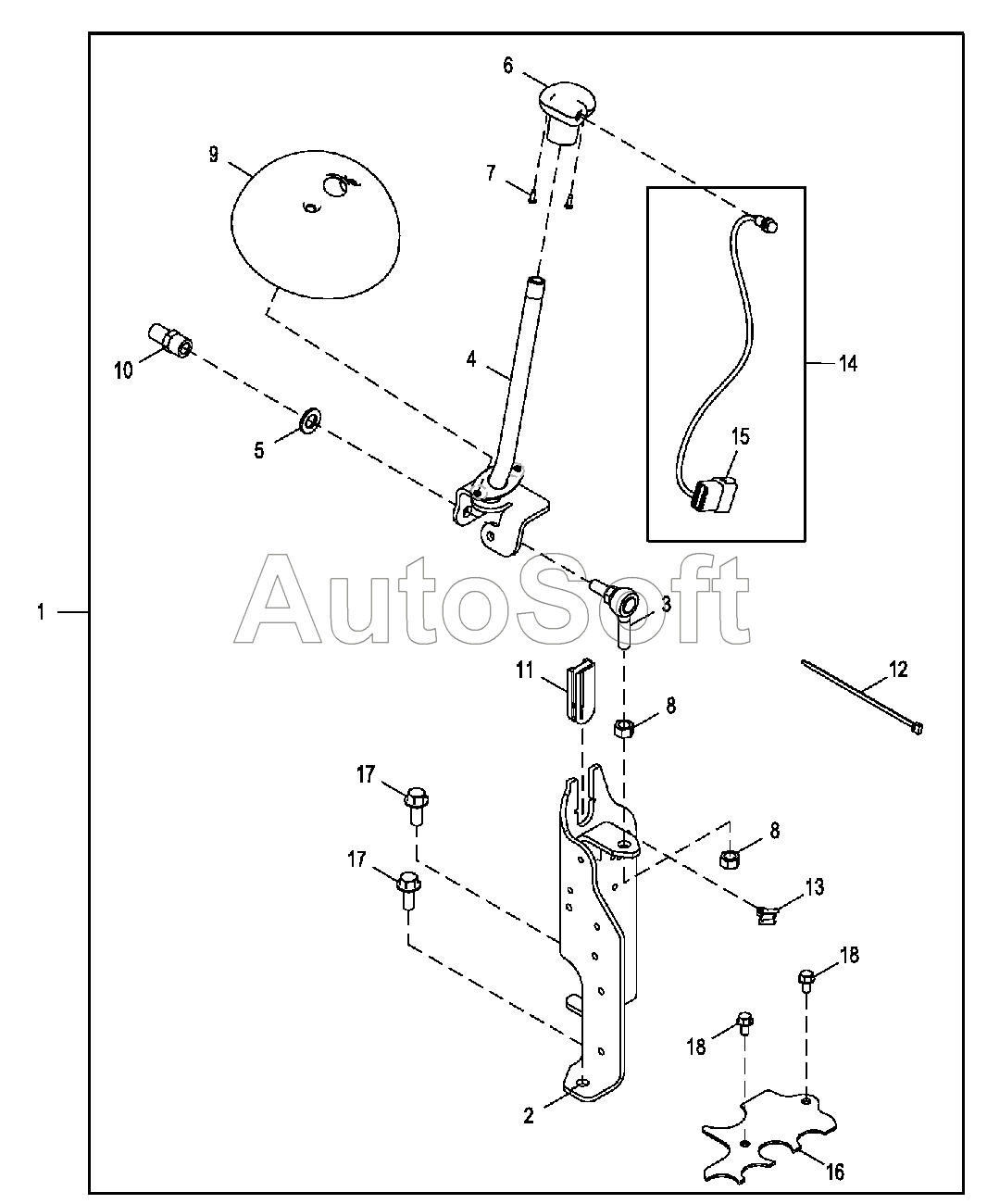

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Органы управления погрузчиком, 2-функциональный ручные
/402.gif)
1
2
2
2
3
4
5
6
6
6
7
8
8
9
10
11
12
13
14
14
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***8 | Пульт управления | |
| 2 | A***6 | Опора управления | |
| 2 | A***4 | Опора управления | |
| 3 | A***7 | Шаровое соединение | |
| 4 | A***1 | Рычаг | |
| 5 | 2***3 | Шайба | |
| 6 | A***0 | Ручка | |
| 6 | A***7 | Ручка | |
| 7 | 3***5 | Винт | |
| 8 | 1***5 | Гайка | |
| 9 | T***9 | Крышка | |
| 10 | T***2 | Распорная втулка | |
| 11 | T***2 | Вкладыш | |
| 12 | R***2 | Обвязной хомут | |
| 13 | 5***0 | Вспомогательный электрический разъем | |
| 14 | A***5 | Переключатель | |
| 14 | A***6 | Переключатель | |
| 15 | 5***3 | Узел электрического разъема | |
| 16 | T***1 | Пластина | |
| 17 | 1***9 | Винт | |
| 18 | 1***5 | Винт |
