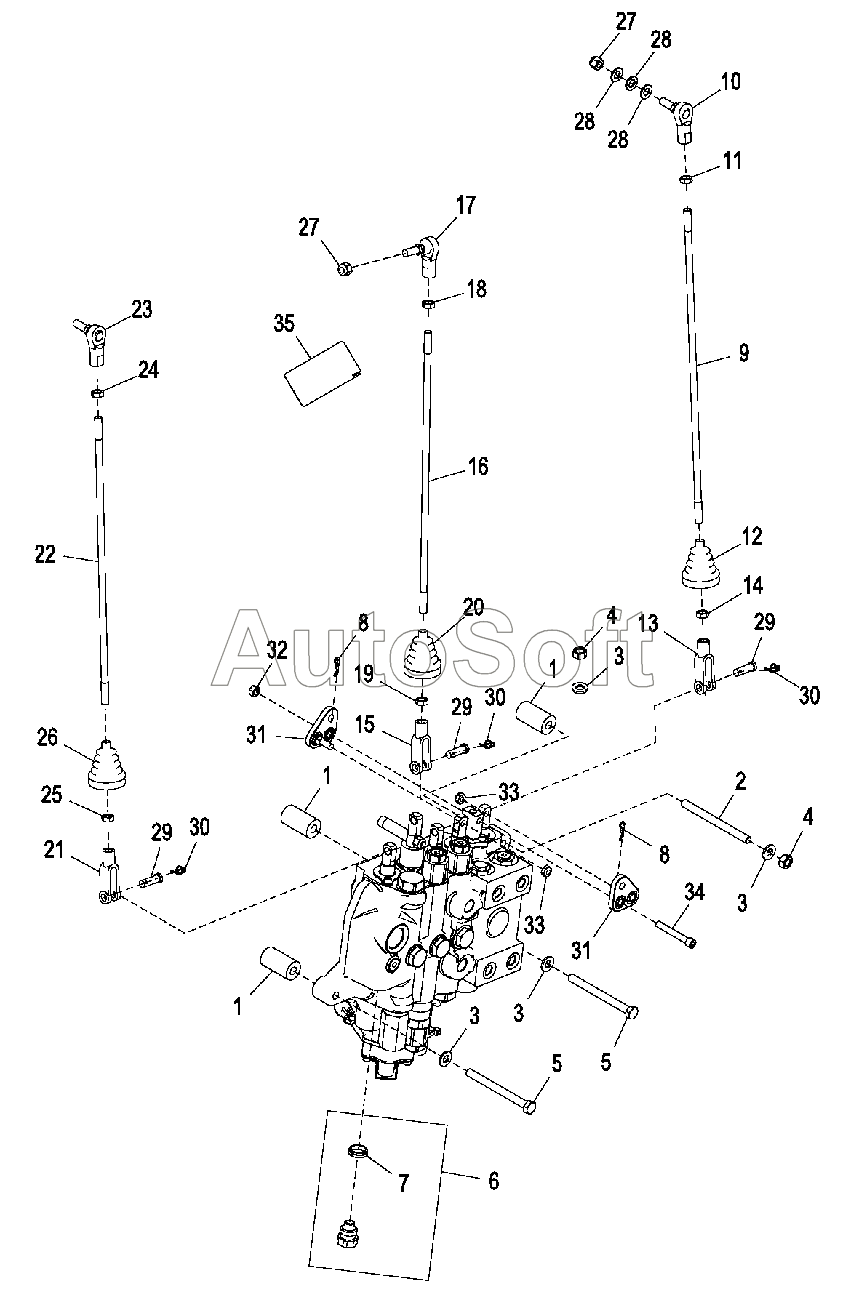

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Рычажный механизм клапана погрузчика, 5-функциональный — 2 рычага
/409.gif)
27
27
19
20
21
22
23
24
25
26
18
28
28
28
29
29
29
30
30
30
31
31
32
33
33
34
35
10
2
3
3
3
3
4
4
5
5
6
7
8
8
9
1
1
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***6 | Распорная втулка | |
| 2 | T***0 | Шпилька | |
| 3 | 2***9 | Шайба | |
| 4 | 1***4 | Гайка | |
| 5 | 1***6 | Винт с головкой | |
| 6 | A***7 | Заглушка фитинга | |
| 7 | T***6 | Сальник | |
| 8 | R***8 | Пружинный стопорный штифт | |
| 9 | T***6 | Стержень | |
| 10 | A***7 | Шаровое соединение | |
| 11 | 1***4 | Гайка | |
| 12 | T***0 | Кожух | |
| 13 | T***8 | Вилка | |
| 14 | 1***3 | Гайка | |
| 15 | T***8 | Вилка | |
| 16 | T***9 | Стержень | |
| 17 | A***7 | Шаровое соединение | |
| 18 | 1***4 | Гайка | |
| 19 | 1***3 | Гайка | |
| 20 | T***0 | Кожух | |
| 21 | T***8 | Вилка | |
| 22 | T***9 | Стержень | |
| 23 | A***7 | Шаровое соединение | |
| 24 | 1***4 | Гайка | |
| 25 | 1***3 | Гайка | |
| 26 | T***0 | Кожух | |
| 27 | M***4 | Стопорная гайка | |
| 28 | 2***0 | Шайба | |
| 29 | R***3 | Крепление со штифтом | |
| 30 | T***6 | Стопор | |
| 31 | A***6 | Коленчатый рычаг | |
| 32 | 1***5 | Гайка | |
| 33 | R***1 | Стопорная гайка | |
| 34 | M***T | Винт | |
| 35 | T***7 | Метка |
