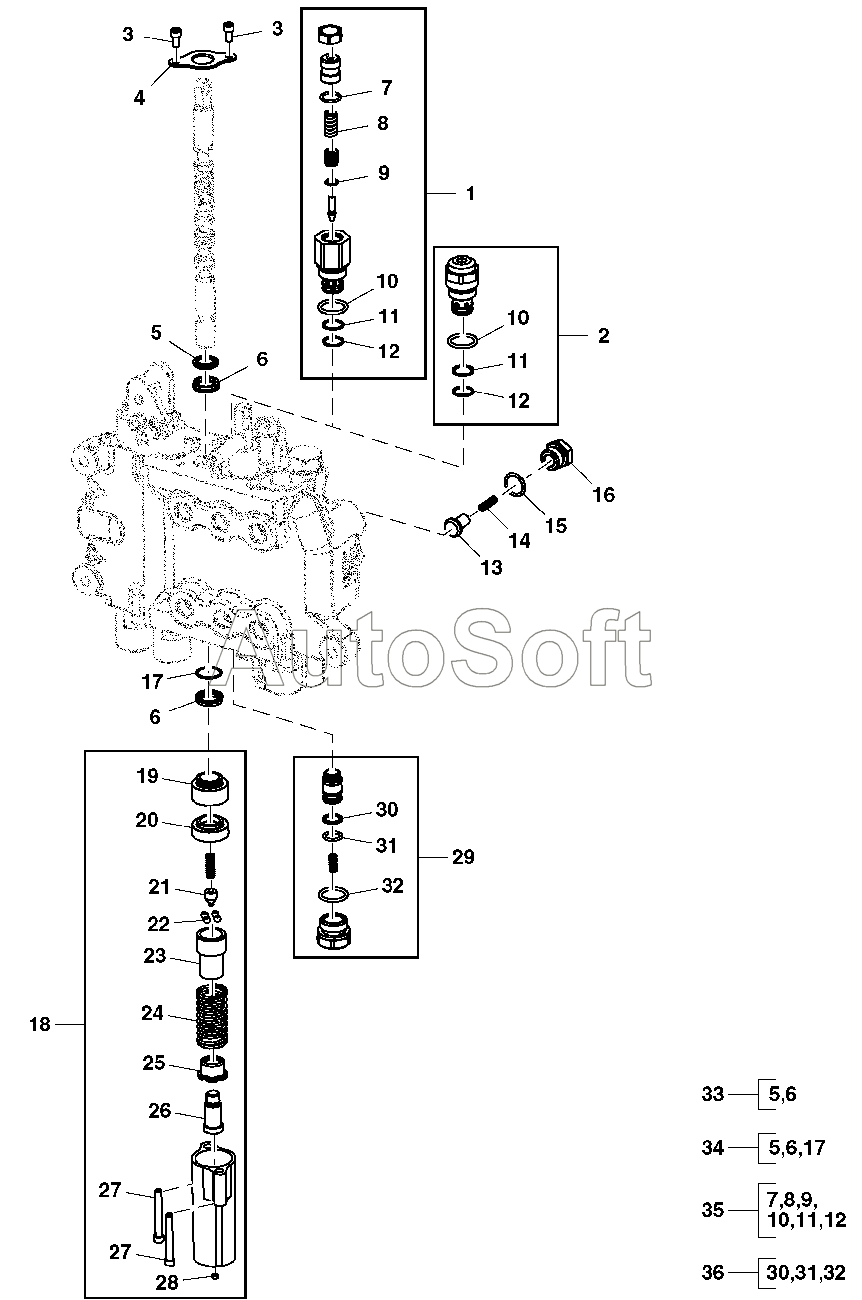

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Секция стрелы, клапан погрузчика и стабилизатора
/413.gif)
1
2
3
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***3 | Редукционный клапан | |
| 2 | A***8 | Редукционный клапан | |
| 3 | T***3 | Винт с головкой | |
| 4 | T***4 | Пластина | |
| 5 | A***6 | Сальник | |
| 6 | A***6 | Сальник | |
| 7 | A***1 | Уплотнительное кольцо | |
| 8 | П***а | Пружина сжатия | |
| 9 | R***8 | Уплотнительное кольцо | |
| 10 | T***1 | Уплотнительное кольцо | |
| 11 | A***1 | Уплотнительное кольцо | |
| 12 | T***7 | Уплотнительное кольцо | |
| 13 | T***4 | Тарельчатый клапан | |
| 14 | T***3 | Пружина | |
| 15 | R***6 | Уплотнительное кольцо | |
| 16 | С***е | Сиденье | |
| 17 | A***6 | Сальник | |
| 18 | A***2 | Стопор | |
| 19 | T***4 | Гильза | |
| 20 | T***1 | Гильза | |
| 21 | T***5 | Эксцентрик | |
| 22 | T***5 | Шар | |
| 23 | T***8 | Вставка седла клапана | |
| 24 | T***4 | Пружина | |
| 25 | T***9 | Вставка седла клапана | |
| 26 | T***1 | Наконечник | |
| 27 | T***2 | Винт | |
| 28 | T***9 | Фильтр | |
| 29 | A***3 | Обратный клапан | |
| 30 | A***9 | Комплект уплотнений | |
| 31 | A***9 | Комплект уплотнений | |
| 32 | T***1 | Уплотнительное кольцо | |
| 33 | A***5 | Сальник | |
| 34 | A***6 | Сальник | |
| 35 | A***1 | Уплотнительное кольцо | |
| 36 | A***8 | Комплект уплотнений | |
| 36 | A***9 | Комплект уплотнений |
