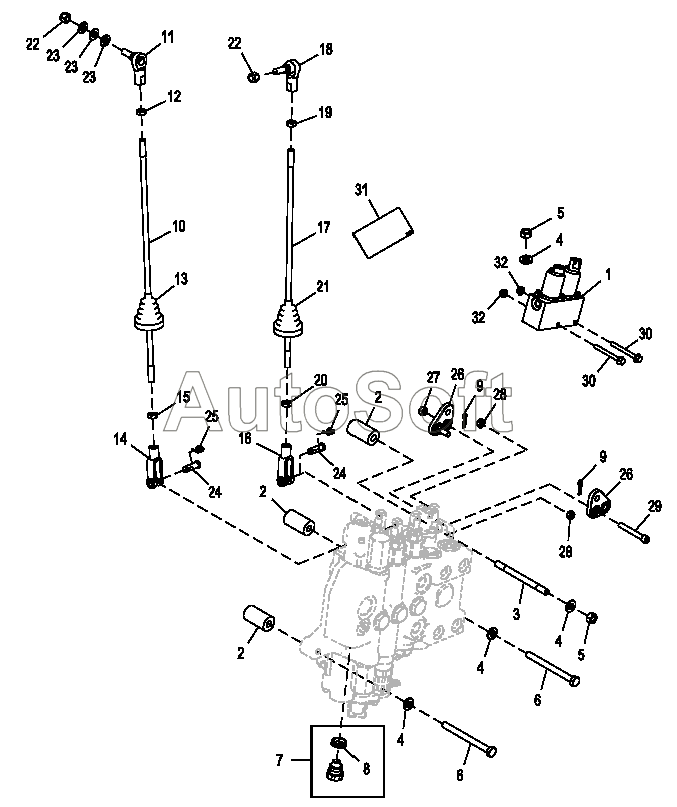

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Рычажный механизм клапана погрузчика, 5 функций — электрогидравлическое управление
/416.gif)
17
32
32
31
30
30
29
28
28
27
26
26
25
25
24
24
23
23
23
22
22
21
20
19
18
1
16
15
14
13
12
11
10
9
9
8
7
6
6
5
5
4
4
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***6 | Расходный гидравлический клапан | |
| 2 | T***6 | Распорная втулка | |
| 3 | T***0 | Шпилька | |
| 4 | 2***9 | Шайба | |
| 5 | 1***4 | Гайка | |
| 6 | 1***6 | Винт с головкой | |
| 7 | A***7 | Заглушка фитинга | |
| 8 | T***6 | Сальник | |
| 9 | R***8 | Пружинный стопорный штифт | |
| 10 | T***6 | Стержень | |
| 11 | A***7 | Шаровое соединение | |
| 12 | 1***4 | Гайка | |
| 13 | T***0 | Кожух | |
| 14 | T***8 | Вилка | |
| 15 | 1***3 | Гайка | |
| 16 | T***8 | Вилка | |
| 17 | T***9 | Стержень | |
| 18 | A***7 | Шаровое соединение | |
| 19 | 1***4 | Гайка | |
| 20 | 1***3 | Гайка | |
| 21 | T***0 | Кожух | |
| 22 | M***4 | Стопорная гайка | |
| 23 | 2***0 | Шайба | |
| 24 | R***3 | Крепление со штифтом | |
| 25 | T***6 | Стопор | |
| 26 | A***6 | Коленчатый рычаг | |
| 27 | 1***5 | Гайка | |
| 28 | R***1 | Стопорная гайка | |
| 29 | M***T | Винт | |
| 30 | 1***0 | Винт | |
| 31 | T***9 | Метка | |
| 32 | 1***3 | Фланцевая гайка |
