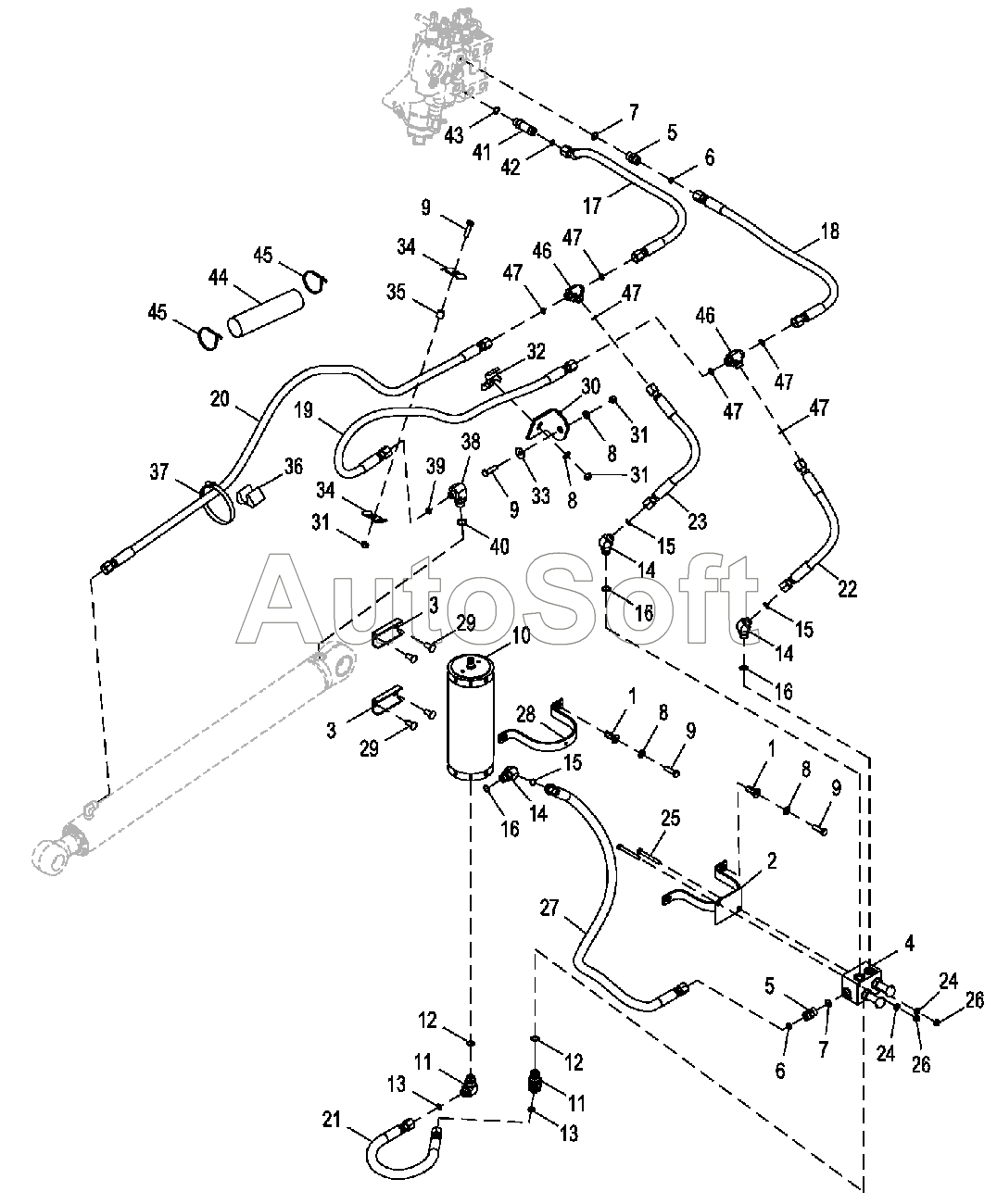

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Управление плавностью хода
/423.gif)
1
1
2
3
3
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
10
11
11
12
12
13
13
14
14
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
29
30
31
31
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
47
47
47
47
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14M7477 | 1***7 | Гайка | |
| AT280440 | A***0 | Электромагнитный гидровлический клапан | |
| AT280441 | A***1 | Катушка электромагнитного клапана | |
| E71998 | E***8 | Защитное кольцо | |
| R28776 | R***6 | Уплотнительное кольцо | |
| R47151 | R***1 | Уплотнительное кольцо | |
| T164124 | T***4 | Метка | |
| T164128 | T***8 | Метка | |
| T164129 | T***9 | Метка | |
| 1 | T***9 | Гайка | |
| 2 | A***4 | Скоба | |
| 3 | T***0 | Желоб | |
| 4 | A***2 | Электромагнитный гидровлический клапан | |
| 5 | 3***1 | Фитинг переходника | |
| 6 | T***7 | Уплотнительное кольцо | |
| 7 | R***5 | Уплотнительное кольцо | |
| 8 | 2***9 | Шайба | |
| 9 | 1***0 | Винт с головкой | |
| 10 | A***1 | Гидроаккумулятор | |
| 11 | 3***5 | Коленчатый патрубок | |
| 12 | R***5 | Уплотнительное кольцо | |
| 13 | T***7 | Уплотнительное кольцо | |
| 14 | 3***6 | Коленчатый патрубок | |
| 15 | T***7 | Уплотнительное кольцо | |
| 16 | R***5 | Уплотнительное кольцо | |
| 17 | A***8 | Гидрошланг | |
| 18 | A***8 | Гидрошланг | |
| 19 | A***5 | Гидрошланг | |
| 20 | A***4 | Гидрошланг | |
| 21 | A***0 | Гидрошланг | |
| 22 | A***9 | Гидрошланг | |
| 23 | A***9 | Гидрошланг | |
| 24 | 2***8 | Шайба | |
| 25 | 1***3 | Винт с головкой | |
| 26 | 1***3 | Гайка | |
| 27 | A***1 | Гидрошланг | |
| 28 | T***6 | Скоба | |
| 29 | M***5 | Заглушка | |
| 30 | T***4 | Уголок | |
| 31 | 1***4 | Гайка | |
| 32 | K***9 | Скоба | |
| 33 | 2***6 | Шайба | |
| 34 | R***9 | Разъемный хомут | |
| 35 | 2***1 | Распорная втулка | |
| 36 | T***3 | Направляющая | |
| 37 | T***4 | Скоба | |
| 38 | 3***2 | Коленчатый патрубок | |
| 39 | T***7 | Уплотнительное кольцо | |
| 40 | R***6 | Уплотнительное кольцо | |
| 41 | 3***3 | Фитинг переходника | |
| 42 | T***7 | Уплотнительное кольцо | |
| 43 | R***5 | Уплотнительное кольцо | |
| 44 | Г***а | Гильза | |
| 45 | H***8 | Обвязной хомут | |
| 46 | 3***1 | Тройник | |
| 47 | T***7 | Уплотнительное кольцо | |
| 48 | 3***3 | Фитинг переходника | |
| 49 | 3***7 | Коленчатый патрубок | |
| 50 | 3***1 | Коленчатый патрубок | |
| 51 | T***7 | Уплотнительное кольцо | |
| 52 | 5***3 | Уплотнительное кольцо |
