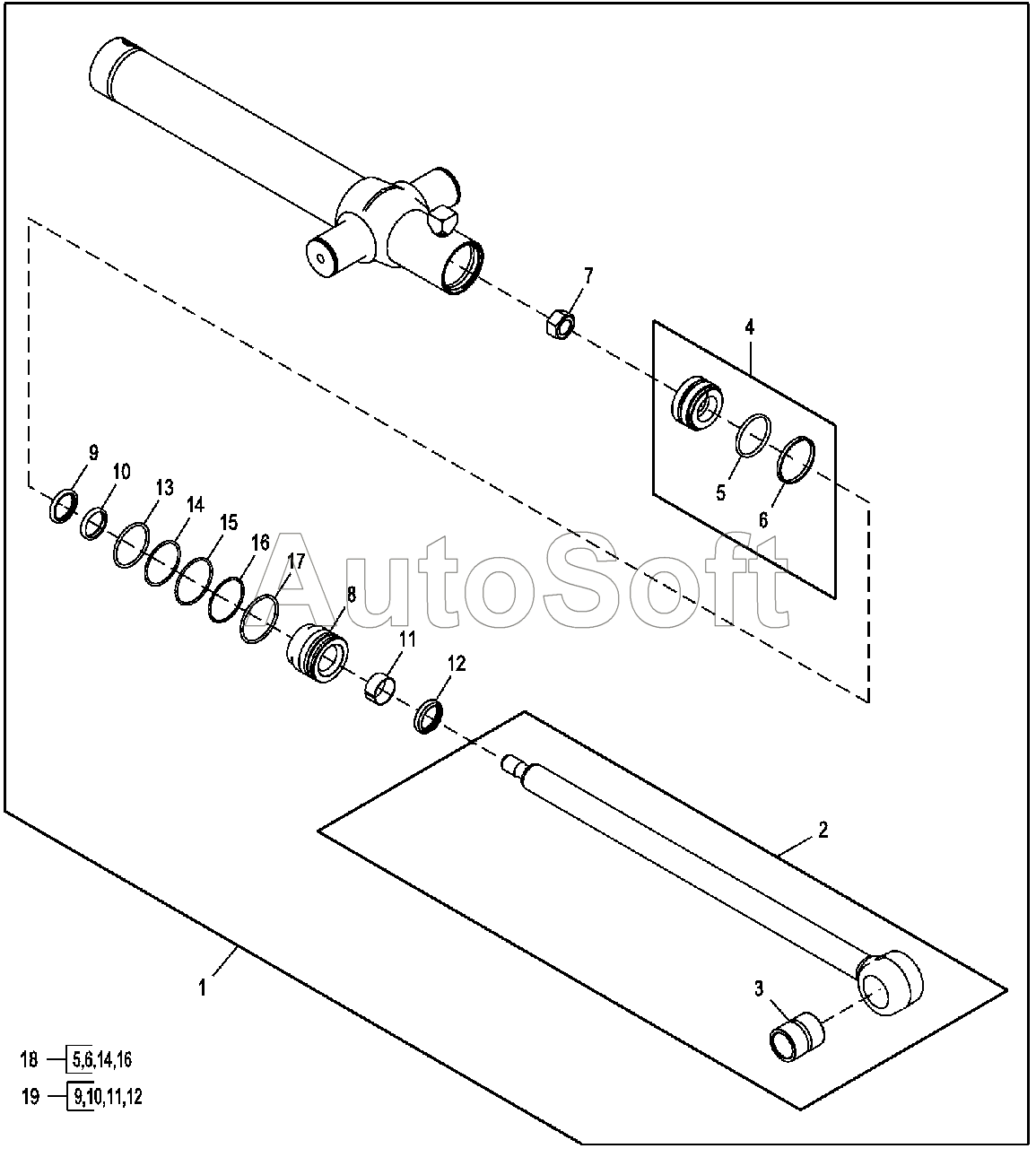

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Цилиндр ковша погрузчика (202928-)
/433.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| T162396 | T***6 | Смазочная арматура | |
| 1 | A***7 | Гидравлический цилиндр | |
| 2 | A***0 | Шток гидравлического цилиндра | |
| 3 | H***4 | Втулка | |
| 4 | A***0 | Поршень | |
| 5 | H***1 | Кольцо | |
| 6 | H***0 | Сальник | |
| 7 | H***9 | Гайка | |
| 8 | H***9 | Направляющая штока гидроциллиндра | |
| 9 | A***1 | Сальник | |
| 10 | H***3 | Сальник | |
| 11 | H***7 | Компенсационное кольцо | |
| 12 | A***4 | Сальник | |
| 13 | F***R | Уплотнительное кольцо | |
| 14 | R***1 | Защитное кольцо | |
| 15 | H***3 | Пружинное кольцо | |
| 16 | H***4 | Уплотнительное кольцо | |
| 17 | H***9 | Пружинное кольцо | |
| 18 | A***7 | Комплект гидроцилиндров | |
| 19 | A***3 | Комплект гидроцилиндров |
