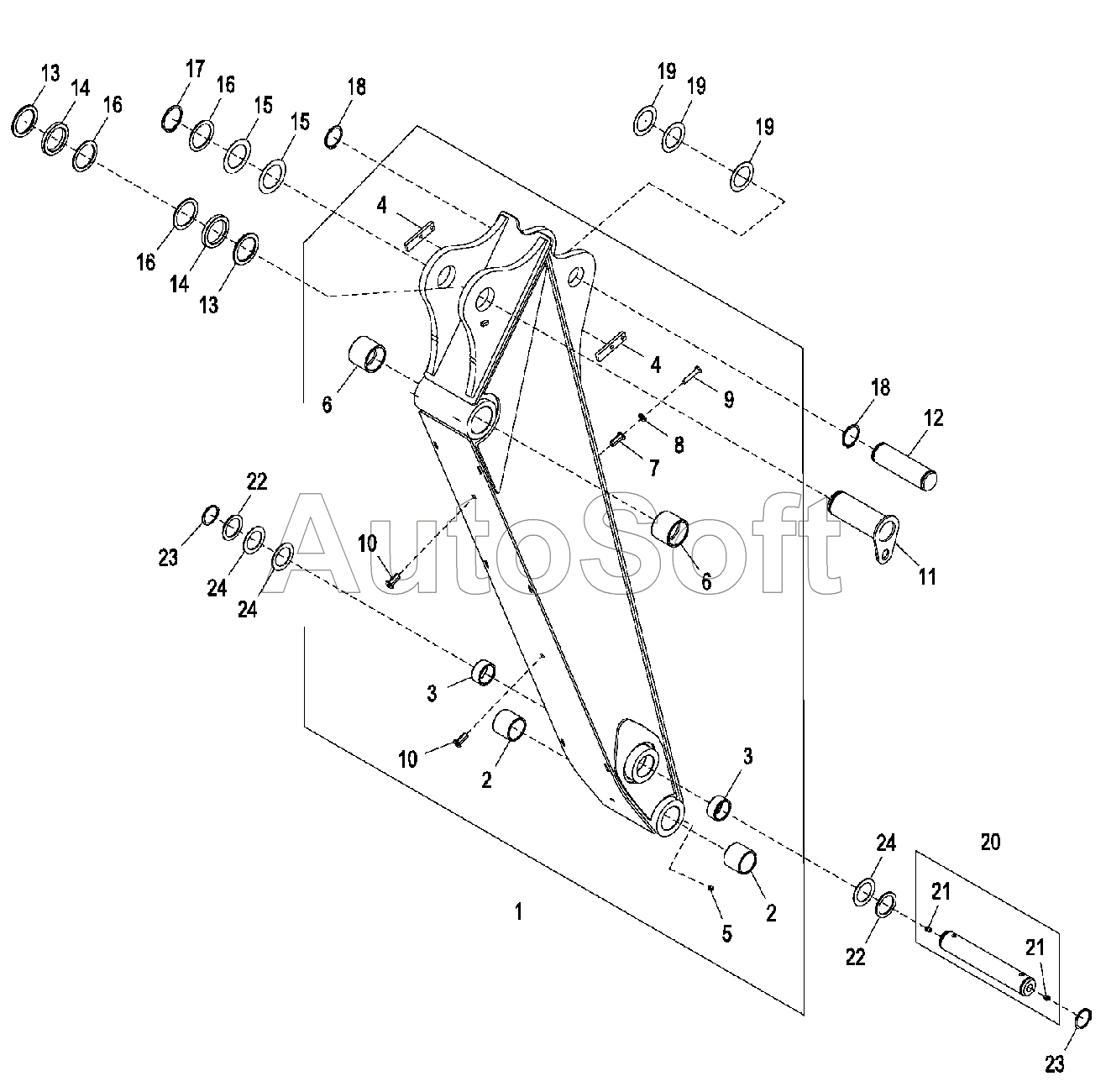

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Стандартная рукоять ковша
/462.gif)
1
2
2
3
3
4
4
5
6
6
7
8
9
10
10
11
12
13
13
14
14
15
15
16
16
16
17
18
18
19
19
19
20
21
21
22
22
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***5 | Рукоять ковша | |
| 2 | T***6 | Втулка | |
| 3 | T***5 | Втулка | |
| 4 | T***2 | Хомут | |
| 5 | T***6 | Смазочная арматура | |
| 6 | T***8 | Втулка | |
| 7 | T***0 | Гайка | |
| 8 | 2***9 | Шайба | |
| 9 | 1***0 | Винт с головкой | |
| 10 | T***9 | Гайка | |
| 11 | A***1 | Штифт | |
| 12 | T***7 | Штифт | |
| 13 | T***9 | Износостойкая накладка | |
| 14 | T***2 | Распорная втулка | |
| 15 | 2***6 | Шайба | |
| 16 | 2***5 | Шайба | |
| 17 | 4***0 | Пружинное кольцо | |
| 18 | 4***6 | Пружинное кольцо | |
| 19 | 2***9 | Шайба | |
| 20 | A***9 | Штифт | |
| 21 | T***6 | Смазочная арматура | |
| 22 | 2***4 | Шайба | |
| 23 | 4***6 | Пружинное кольцо | |
| 24 | 2***5 | Шайба |
