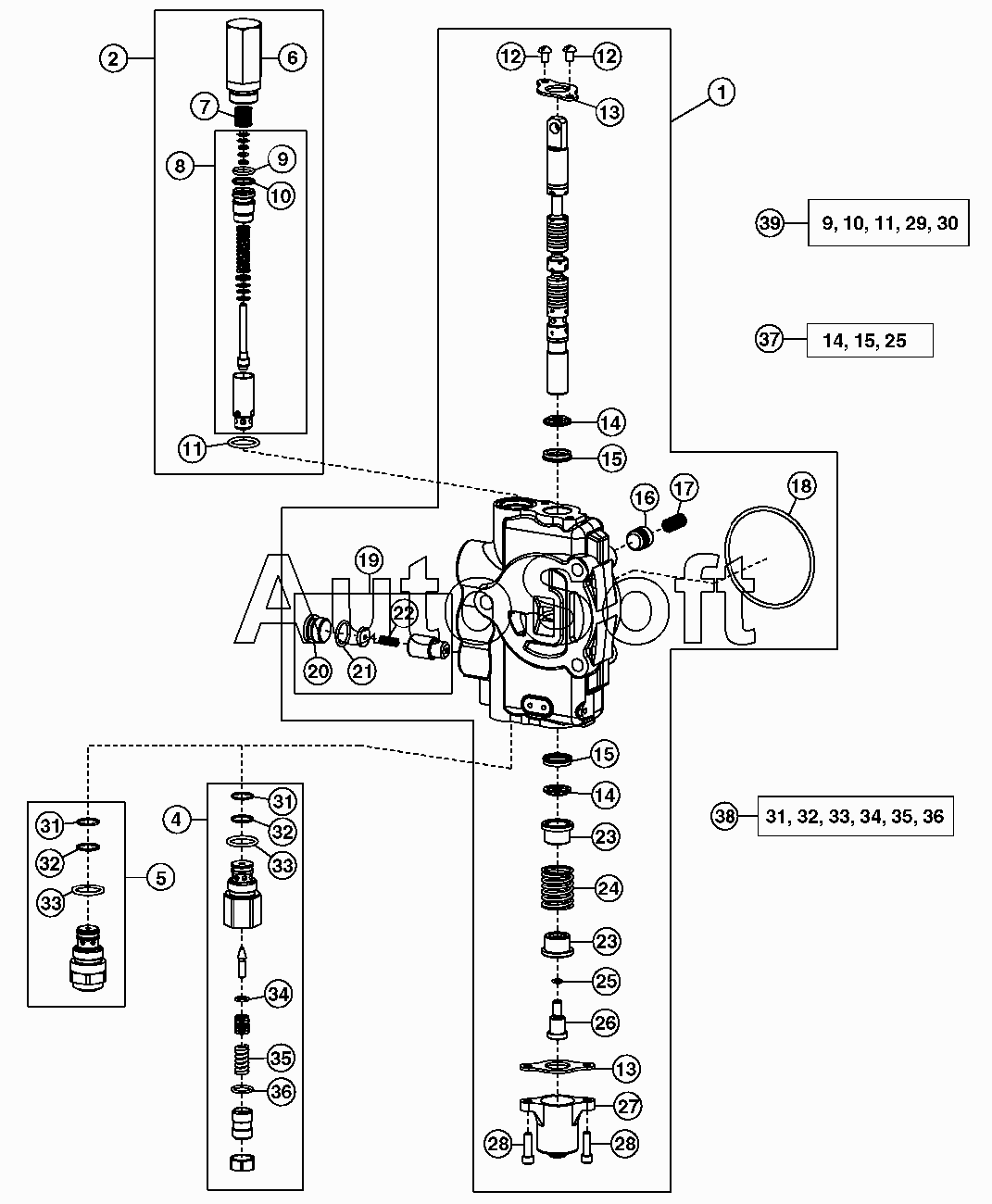

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Секция стрелы
/476.gif)
1
2
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
31
31
32
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***3 | Контрольный клапан с гидропр. | |
| 2 | A***3 | Редукционный клапан | |
| 4 | A***7 | Редукционный клапан | |
| 5 | A***7 | Редукционный клапан | |
| 6 | T***6 | Корпус | |
| 7 | T***7 | Пружина | |
| 8 | A***3 | Редукционный клапан | |
| 9 | A***9 | Комплект уплотнений | |
| 10 | A***9 | Комплект уплотнений | |
| 11 | T***1 | Уплотнительное кольцо | |
| 12 | T***3 | Винт с головкой | |
| 13 | T***4 | Пластина | |
| 14 | A***5 | Сальник | |
| 15 | A***5 | Сальник | |
| 16 | T***8 | Тарельчатый клапан | |
| 17 | T***9 | Пружина | |
| 18 | T***5 | Уплотнительное кольцо | |
| 19 | A***1 | Комплект уплотнений | |
| 20 | T***4 | Заглушка | |
| 21 | R***6 | Уплотнительное кольцо | |
| 22 | R***8 | Пружина сжатия | |
| 23 | T***0 | Стопор | |
| 24 | T***8 | Пружина сжатия | |
| 25 | R***3 | Уплотнительное кольцо | |
| 26 | T***9 | Винт | |
| 27 | T***8 | Колпачок | |
| 28 | 1***4 | Винт | |
| 31 | T***7 | Уплотнительное кольцо | |
| 32 | К***о | Кольцо | |
| 33 | T***1 | Уплотнительное кольцо | |
| 34 | R***8 | Уплотнительное кольцо | |
| 35 | П***а | Пружина сжатия | |
| 36 | К***о | Кольцо | |
| 37 | A***5 | Сальник | |
| 38 | A***1 | Уплотнительное кольцо | |
| 39 | A***9 | Комплект уплотнений |
