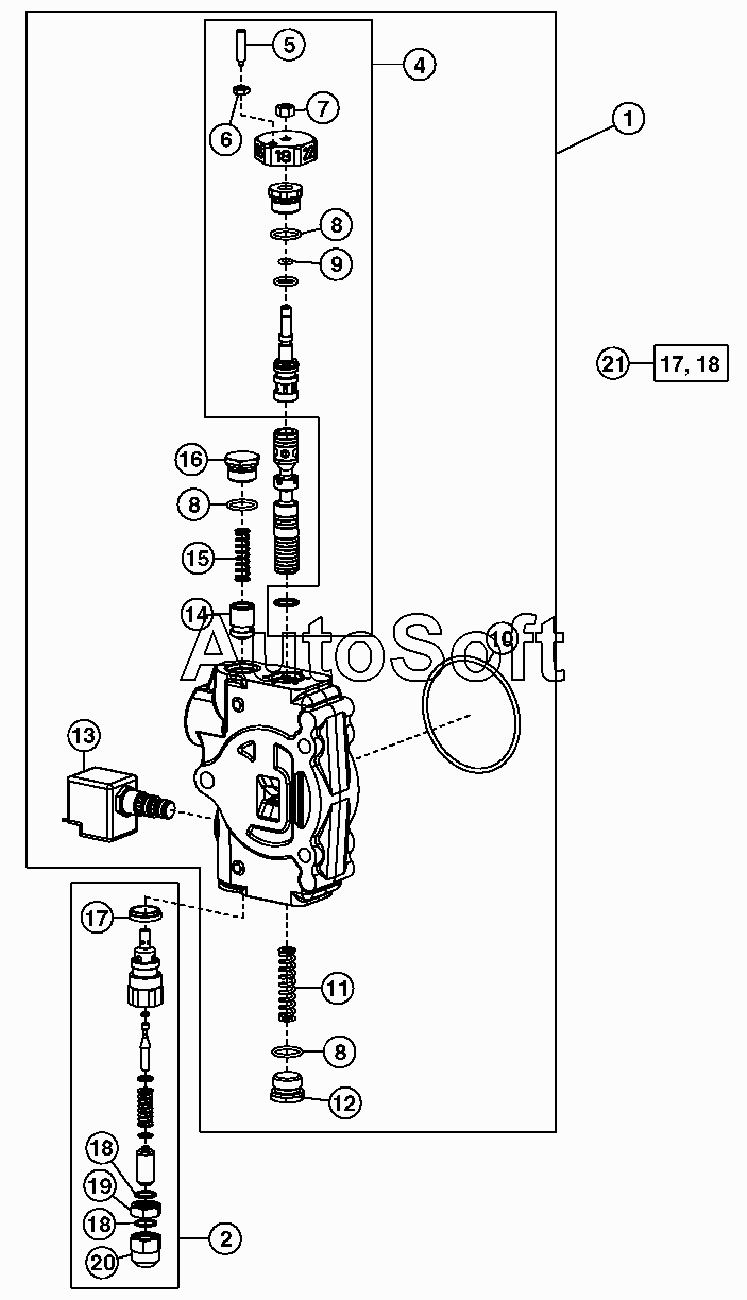

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Секция селективн. потока
/481.gif)
1
2
4
5
6
7
8
8
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AH209120 | A***0 | Золотниковый клапан | |
| AH209121 | A***1 | Комплект уплотнений | |
| AT333807 | A***7 | Катушка электромагнитного клапана | |
| 1 | A***4 | Золотник клапана | |
| 2 | A***4 | Редукционный клапан | |
| 4 | A***5 | Ручной клапан | |
| 5 | T***3 | Сердечник | |
| 6 | 1***6 | Гайка | |
| 7 | 1***5 | Гайка | |
| 8 | R***6 | Уплотнительное кольцо | |
| 9 | R***3 | Уплотнительное кольцо | |
| 10 | T***5 | Уплотнительное кольцо | |
| 11 | T***6 | Пружина | |
| 12 | T***2 | Фитинг | |
| 13 | A***3 | Электромагнитный клапан | |
| 14 | T***1 | Тарельчатый клапан | |
| 15 | T***0 | Пружина | |
| 16 | T***3 | Заглушка | |
| 17 | T***6 | Сальник | |
| 18 | T***1 | Уплотнительное кольцо | |
| 19 | T***4 | Гайка | |
| 20 | T***5 | Гайка | |
| 21 | A***8 | Комплект уплотнений |
