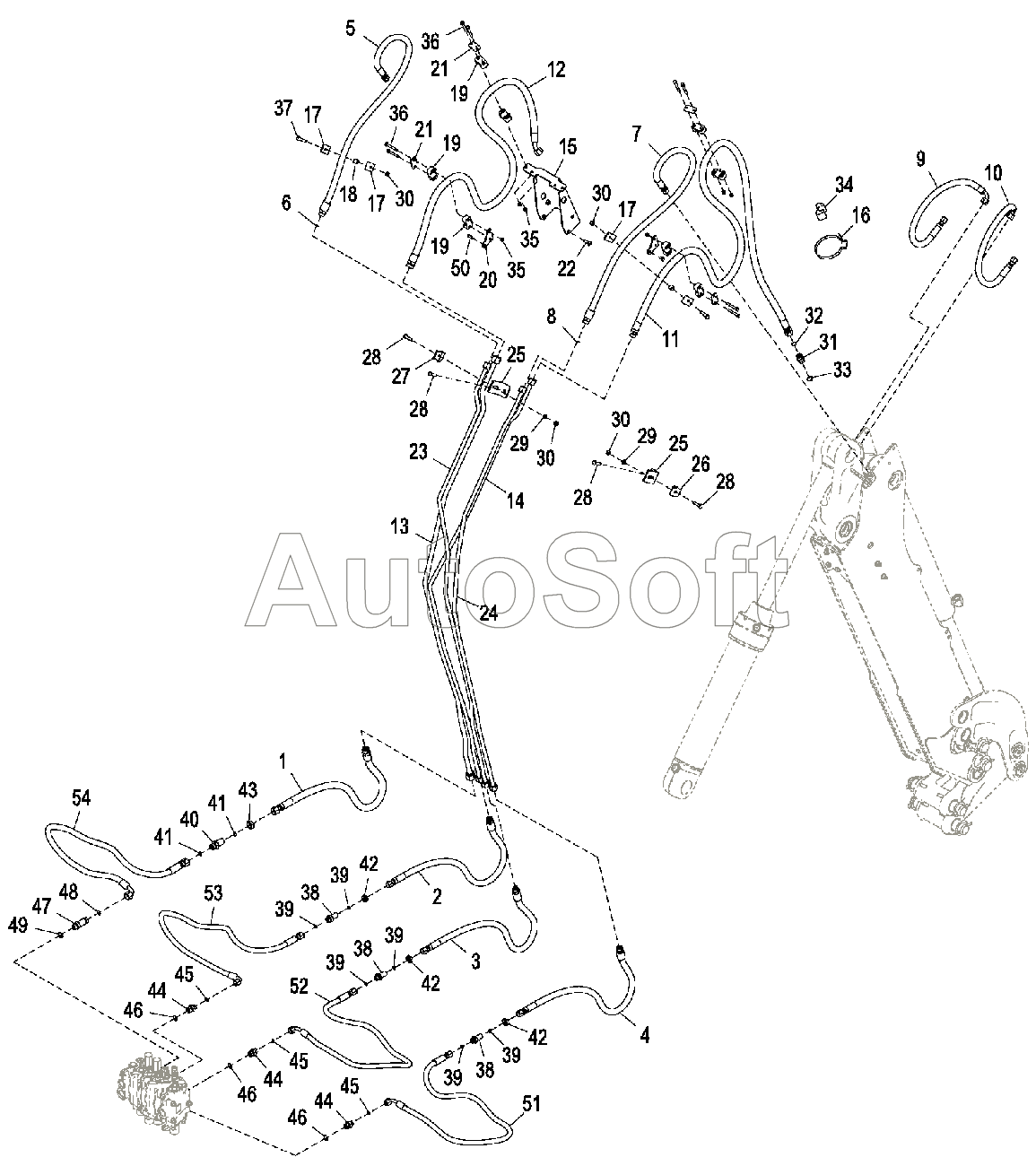

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Гидравлическая система телескопической рукояти ковша (-232969)
/490.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
19
20
21
21
22
23
24
25
25
26
27
28
28
28
28
29
29
30
30
30
30
31
32
33
34
35
35
36
36
37
38
38
38
39
39
39
39
39
39
40
41
41
42
42
42
43
44
44
44
45
45
45
46
46
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Гидрошланг | |
| 2 | A***6 | Гидрошланг | |
| 3 | A***6 | Гидрошланг | |
| 4 | A***6 | Гидрошланг | |
| 5 | A***3 | Гидрошланг | |
| 6 | T***2 | Уплотнительное кольцо | |
| 7 | A***3 | Гидрошланг | |
| 8 | T***2 | Уплотнительное кольцо | |
| 9 | A***8 | Гидрошланг | |
| 10 | A***8 | Гидрошланг | |
| 11 | A***2 | Гидрошланг | |
| 12 | A***3 | Гидрошланг | |
| 13 | A***1 | Труба | |
| 14 | A***2 | Маслопровод | |
| 15 | A***5 | Шланговая опора | |
| 16 | C***4 | Скоба | |
| 17 | R***9 | Разъемный хомут | |
| 18 | 2***1 | Распорная втулка | |
| 19 | T***4 | Скоба | |
| 20 | T***2 | Пластина | |
| 21 | T***5 | Хомут | |
| 22 | T***9 | Винт | |
| 23 | A***3 | Маслопровод | |
| 24 | A***4 | Маслопровод | |
| 25 | T***0 | Уголок | |
| 26 | T***4 | Скоба | |
| 27 | T***4 | Скоба | |
| 28 | 1***0 | Винт с головкой | |
| 29 | 2***9 | Шайба | |
| 30 | 1***4 | Гайка | |
| 31 | 3***2 | Фитинг переходника | |
| 32 | T***2 | Уплотнительное кольцо | |
| 33 | R***6 | Уплотнительное кольцо | |
| 34 | T***3 | Направляющая | |
| 35 | 1***6 | Стопорная гайка | |
| 36 | 1***5 | Винт с головкой | |
| 37 | 1***7 | Винт с головкой | |
| 38 | 3***5 | Фитинг переходника | |
| 39 | T***7 | Уплотнительное кольцо | |
| 40 | 3***6 | Фитинг переходника | |
| 41 | T***2 | Уплотнительное кольцо | |
| 42 | T***6 | Гайка | |
| 43 | T***6 | Гайка | |
| 44 | 3***4 | Фитинг переходника | |
| 45 | T***7 | Уплотнительное кольцо | |
| 46 | R***6 | Уплотнительное кольцо | |
| 47 | 3***4 | Фитинг переходника | |
| 48 | T***2 | Уплотнительное кольцо | |
| 49 | R***6 | Уплотнительное кольцо | |
| 50 | 1***2 | Винт с головкой | |
| 51 | A***7 | Гидрошланг | |
| 52 | A***8 | Гидрошланг | |
| 53 | A***9 | Гидрошланг | |
| 54 | A***6 | Гидрошланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
