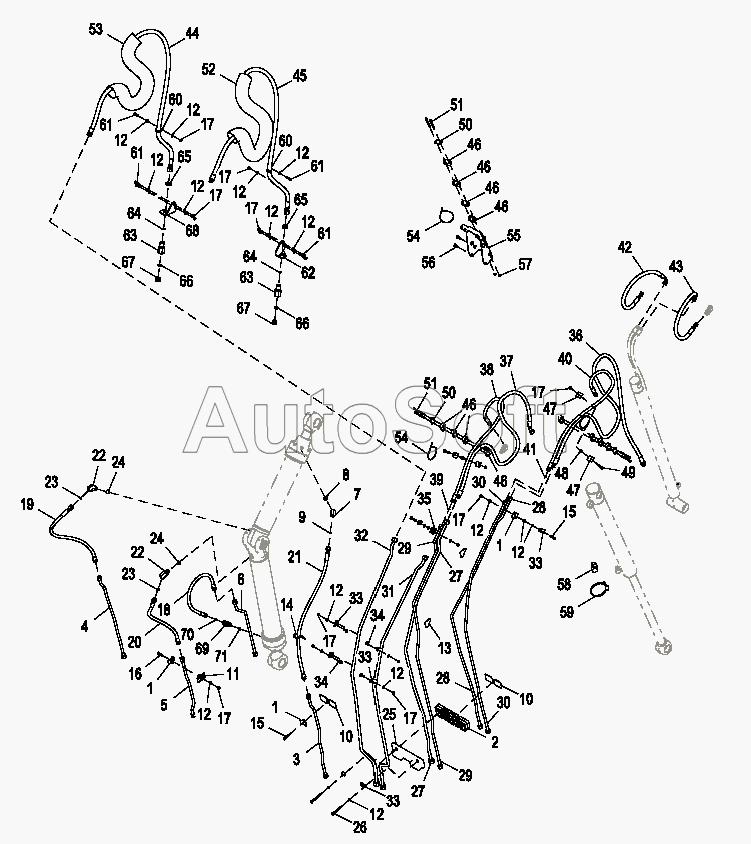

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Гидравлическая система телескопической рукояти и вспомогательного оборудования, верхняя секция (244920-)
/494.gif)
1
1
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
15
15
16
17
17
17
17
17
17
17
17
17
18
19
20
21
22
22
23
23
24
24
25
26
27
27
28
28
29
29
30
30
31
32
33
33
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
46
46
47
47
48
49
50
50
51
51
52
53
54
54
55
56
57
58
59
60
60
61
61
61
61
62
63
63
64
64
65
65
66
66
67
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 38H1012 | 3***2 | Коленчатый патрубок | |
| AT437064 | A***4 | Гидрошланг | |
| 1 | T***4 | Скоба | |
| 2 | A***1 | Скоба | |
| 3 | A***3 | Маслопровод | |
| 4 | A***2 | Маслопровод | |
| 5 | A***0 | Маслопровод | |
| 6 | A***1 | Маслопровод | |
| 7 | 3***6 | Коленчатый патрубок | |
| 8 | R***6 | Уплотнительное кольцо | |
| 9 | T***2 | Уплотнительное кольцо | |
| 10 | T***0 | Изолятор | |
| 11 | T***6 | Скоба | |
| 12 | 2***9 | Шайба | |
| 13 | T***2 | Изолятор | |
| 14 | R***7 | Обвязной хомут | |
| 15 | 1***2 | Винт с головкой | |
| 16 | 1***0 | Винт с головкой | |
| 17 | 1***4 | Гайка | |
| 18 | A***3 | Гидрошланг | |
| 19 | A***3 | Гидрошланг | |
| 20 | A***3 | Гидрошланг | |
| 21 | A***3 | Гидрошланг | |
| 22 | 3***4 | Коленчатый патрубок | |
| 23 | T***2 | Уплотнительное кольцо | |
| 24 | U***7 | Уплотнительное кольцо | |
| 25 | A***3 | Стопор | |
| 26 | 1***3 | Винт с головкой | |
| 27 | A***1 | Труба | |
| 28 | A***2 | Маслопровод | |
| 29 | A***3 | Маслопровод | |
| 30 | A***4 | Маслопровод | |
| 31 | A***6 | Маслопровод | |
| 32 | A***7 | Маслопровод | |
| 33 | T***6 | Скоба | |
| 34 | 0***2 | Болт | |
| 35 | T***4 | Скоба | |
| 36 | A***2 | Гидрошланг | |
| 37 | A***3 | Гидрошланг | |
| 38 | A***3 | Гидрошланг | |
| 39 | T***2 | Уплотнительное кольцо | |
| 40 | A***3 | Гидрошланг | |
| 41 | T***2 | Уплотнительное кольцо | |
| 42 | A***8 | Гидрошланг | |
| 43 | A***8 | Гидрошланг | |
| 44 | A***6 | Гидрошланг | |
| 45 | A***6 | Гидрошланг | |
| 46 | T***4 | Скоба | |
| 47 | R***9 | Разъемный хомут | |
| 48 | 2***1 | Распорная втулка | |
| 49 | 1***7 | Винт с головкой | |
| 50 | T***5 | Хомут | |
| 51 | 1***6 | Винт с головкой | |
| 52 | T***5 | Гильза | |
| 53 | T***5 | Гильза | |
| 54 | H***8 | Обвязной хомут | |
| 55 | A***5 | Шланговая опора | |
| 56 | T***9 | Винт | |
| 57 | 1***6 | Стопорная гайка | |
| 58 | T***3 | Направляющая | |
| 59 | C***4 | Скоба | |
| 60 | T***4 | Скоба | |
| 61 | 1***2 | Винт с головкой | |
| 62 | T***7 | Кронштейн | |
| 63 | T***2 | Переходная втулка | |
| 64 | T***8 | Уплотнительное кольцо | |
| 65 | T***7 | Гайка | |
| 66 | U***7 | Уплотнительное кольцо | |
| 67 | R***5 | Пробка сливного отверстия | |
| 68 | T***6 | Кронштейн | |
| 69 | 3***6 | Коленчатый патрубок | |
| 70 | T***7 | Уплотнительное кольцо | |
| 71 | R***6 | Уплотнительное кольцо |
