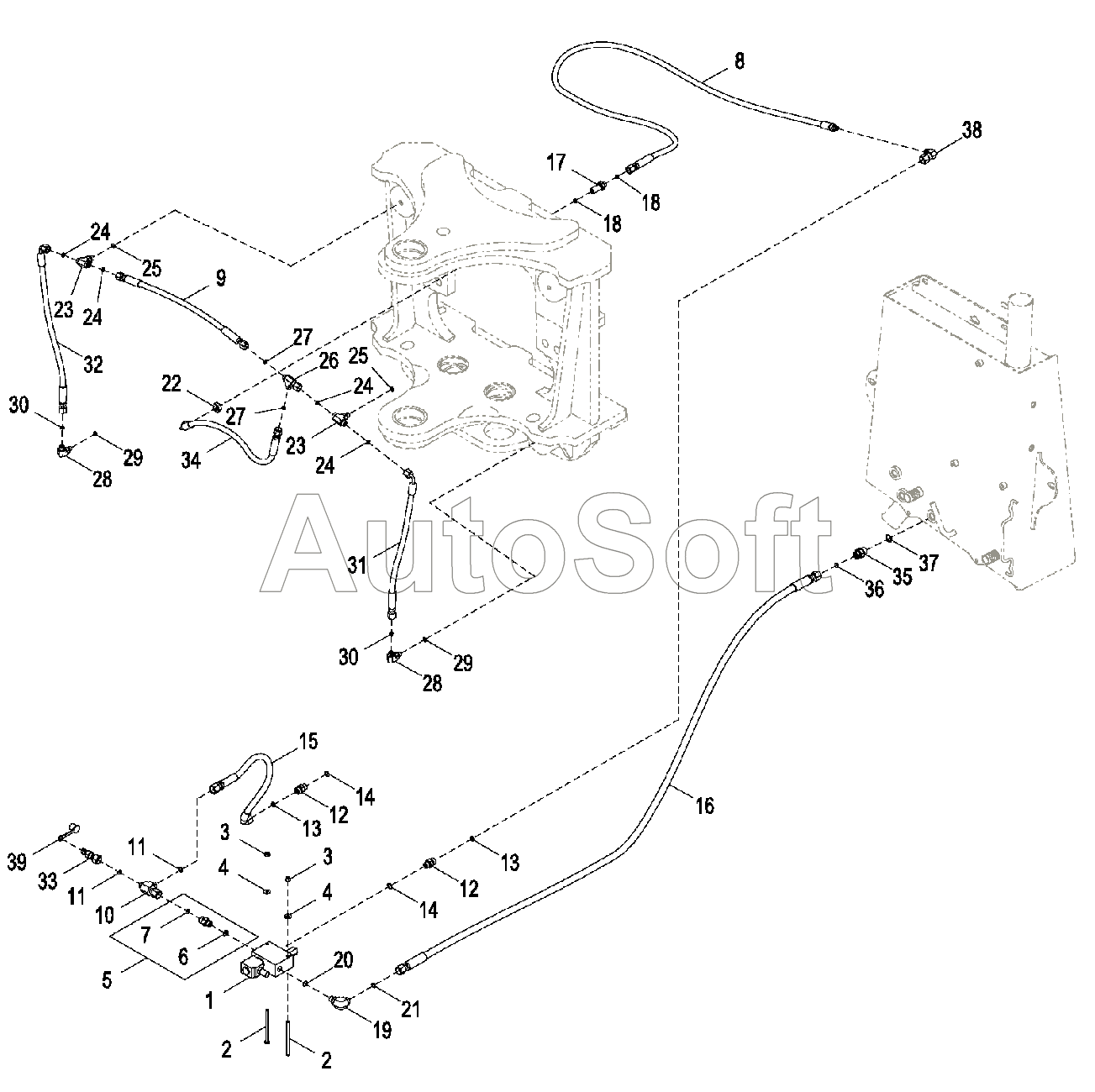

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Гидравлическая система блокировки обратной лопаты Slideshift (-234969)
/496.gif)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
18
19
20
21
22
23
23
24
24
24
24
25
25
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AT139973 | A***3 | Электромагнитный клапан | |
| AT183592 | A***2 | Редукционный клапан | |
| AT193365 | A***5 | Комплект уплотнений | |
| P50883 | P***3 | Кольцо | |
| R26375 | R***5 | Уплотнительное кольцо | |
| R26906 | R***6 | Уплотнительное кольцо | |
| R26906 | R***6 | Уплотнительное кольцо | |
| R28776 | R***6 | Уплотнительное кольцо | |
| R28776 | R***6 | Уплотнительное кольцо | |
| R33259 | R***9 | Уплотнительное кольцо | |
| T101763 | T***3 | Прокладка | |
| T101763 | T***3 | Прокладка | |
| T101764 | T***4 | Защитное кольцо | |
| 1 | A***6 | Электромагнитный гидровлический клапан | |
| 2 | 1***0 | Винт с головкой | |
| 3 | 1***3 | Фланцевая гайка | |
| 4 | 2***9 | Шайба | |
| 5 | A***7 | Обратный клапан | |
| 6 | R***8 | Уплотнительное кольцо | |
| 7 | T***3 | Уплотнительное кольцо | |
| 8 | A***8 | Гидрошланг | |
| 9 | A***8 | Гидрошланг | |
| 10 | 3***0 | Тройник | |
| 11 | T***3 | Уплотнительное кольцо | |
| 12 | 3***0 | Фитинг переходника | |
| 13 | T***3 | Уплотнительное кольцо | |
| 14 | R***8 | Уплотнительное кольцо | |
| 15 | A***1 | Гидрошланг | |
| 16 | A***8 | Гидрошланг | |
| 17 | 3***4 | Фитинг переходника | |
| 18 | T***4 | Уплотнительное кольцо | |
| 19 | 3***4 | Коленчатый патрубок | |
| 20 | R***8 | Уплотнительное кольцо | |
| 21 | T***3 | Уплотнительное кольцо | |
| 22 | 1***2 | Гайка | |
| 23 | 3***5 | Тройник | |
| 24 | T***4 | Уплотнительное кольцо | |
| 25 | R***2 | Уплотнительное кольцо | |
| 26 | 3***9 | Тройник | |
| 27 | T***4 | Уплотнительное кольцо | |
| 28 | 3***3 | Коленчатый патрубок | |
| 29 | R***2 | Уплотнительное кольцо | |
| 30 | T***4 | Уплотнительное кольцо | |
| 31 | A***5 | Гидрошланг | |
| 32 | A***5 | Гидрошланг | |
| 33 | R***1 | Диагностическая муфта | |
| 34 | A***4 | Гидрошланг | |
| 35 | 3***1 | Фитинг переходника | |
| 36 | T***3 | Уплотнительное кольцо | |
| 37 | R***5 | Уплотнительное кольцо | |
| 38 | A***1 | Коленчатый патрубок | |
| 39 | R***5 | Крышка |
