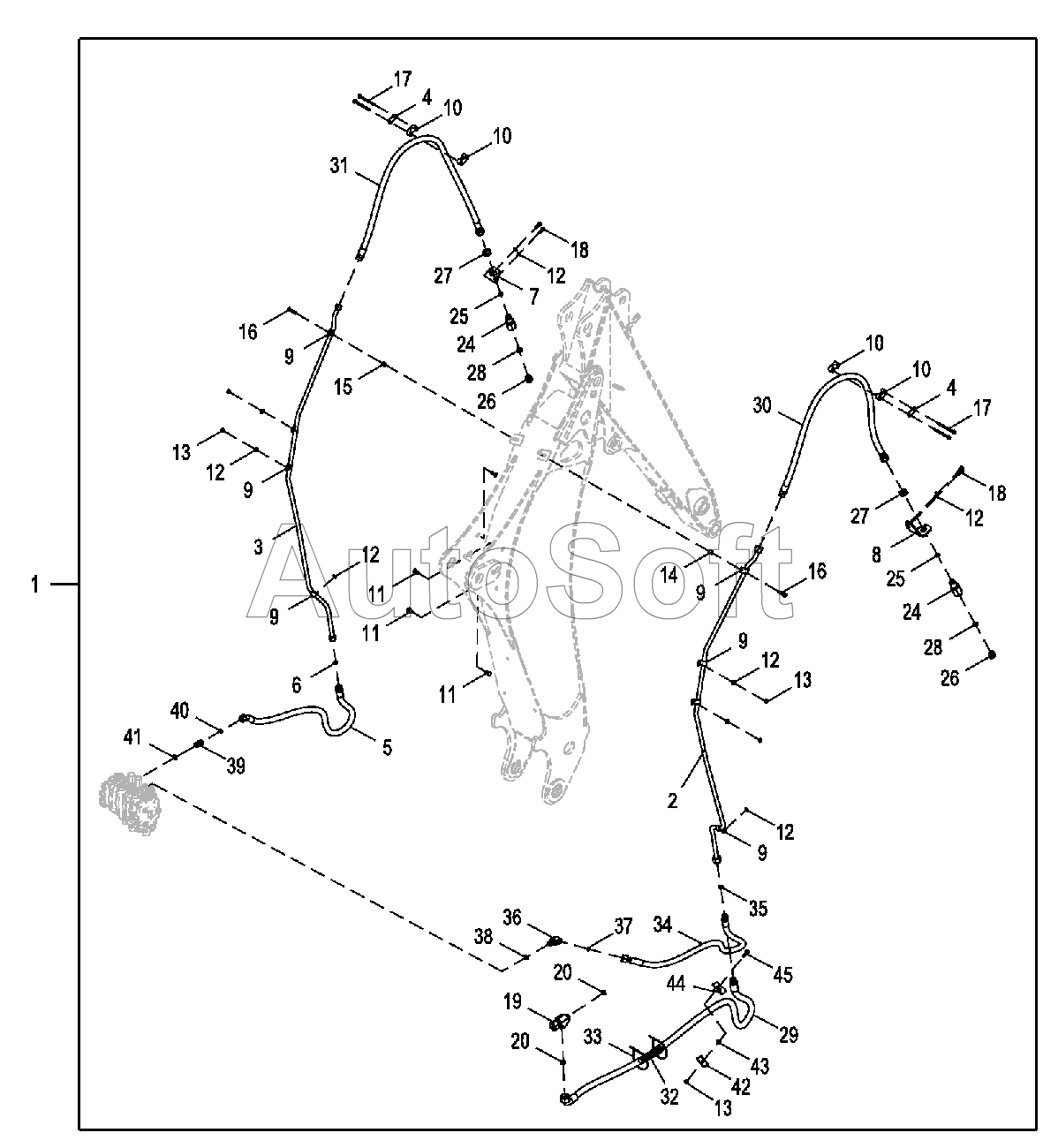

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Комплект стандартной рукояти с гидравлической системой вспомогательного оборудования
/498.gif)
1
2
3
4
4
5
6
7
8
9
9
9
9
9
9
10
10
10
10
11
11
11
12
12
12
12
12
12
13
13
13
14
15
16
16
17
17
18
18
19
20
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Комплект пульта управлавления | |
| 2 | A***4 | Маслопровод | |
| 3 | A***5 | Маслопровод | |
| 4 | T***5 | Хомут | |
| 5 | A***0 | Гидрошланг | |
| 6 | T***8 | Уплотнительное кольцо | |
| 7 | T***6 | Кронштейн | |
| 8 | T***7 | Кронштейн | |
| 9 | T***6 | Скоба | |
| 10 | T***4 | Скоба | |
| 11 | 0***2 | Болт | |
| 12 | 2***9 | Шайба | |
| 13 | 1***4 | Гайка | |
| 14 | 2***7 | Распорная втулка | |
| 15 | T***2 | Распорная втулка | |
| 16 | 1***2 | Винт с головкой | |
| 17 | 1***3 | Винт | |
| 18 | 1***2 | Винт с головкой | |
| 19 | 3***2 | Тройник | |
| 20 | T***8 | Уплотнительное кольцо | |
| 21 | 3***9 | Фитинг переходника | |
| 22 | T***2 | Уплотнительное кольцо | |
| 23 | U***7 | Уплотнительное кольцо | |
| 24 | T***2 | Переходная втулка | |
| 25 | T***8 | Уплотнительное кольцо | |
| 26 | R***5 | Пробка сливного отверстия | |
| 27 | T***7 | Гайка | |
| 28 | U***7 | Уплотнительное кольцо | |
| 29 | A***0 | Гидрошланг | |
| 30 | A***7 | Гидрошланг | |
| 31 | A***7 | Гидрошланг | |
| 32 | Т***а | Изоляционная трубка | |
| 33 | H***8 | Обвязной хомут | |
| 34 | A***5 | Гидрошланг | |
| 35 | T***8 | Уплотнительное кольцо | |
| 36 | 3***8 | Коленчатый патрубок | |
| 37 | T***8 | Уплотнительное кольцо | |
| 38 | R***6 | Уплотнительное кольцо | |
| 39 | 3***2 | Фитинг переходника | |
| 40 | T***2 | Уплотнительное кольцо | |
| 41 | R***6 | Уплотнительное кольцо | |
| 42 | R***9 | Разъемный хомут | |
| 43 | 2***1 | Распорная втулка | |
| 44 | T***8 | Скоба | |
| 45 | 1***7 | Винт с головкой |
