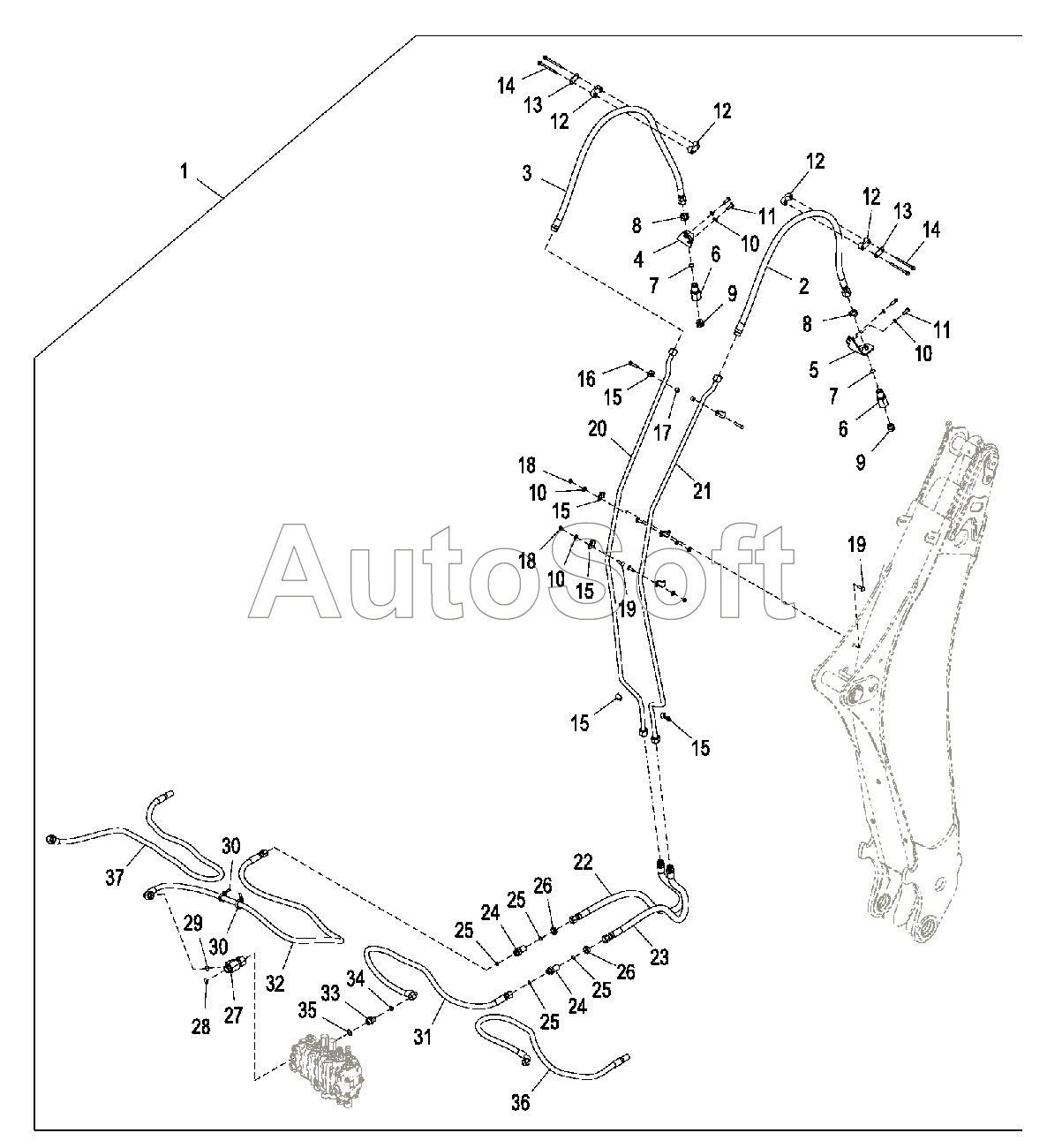

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Комплект вспомогательных трубопроводов стандартной рукояти
/503.gif)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
15
16
17
18
18
19
19
20
21
22
23
24
24
25
25
25
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***4 | Комплект шланга | |
| 2 | A***4 | Гидрошланг | |
| 3 | A***4 | Гидрошланг | |
| 4 | T***6 | Кронштейн | |
| 5 | T***7 | Кронштейн | |
| 6 | T***2 | Переходная втулка | |
| 7 | T***8 | Уплотнительное кольцо | |
| 8 | T***7 | Гайка | |
| 9 | R***5 | Пробка сливного отверстия | |
| 10 | 2***9 | Шайба | |
| 11 | 1***2 | Винт с головкой | |
| 12 | T***4 | Скоба | |
| 13 | T***5 | Хомут | |
| 14 | 1***3 | Винт | |
| 15 | T***6 | Скоба | |
| 16 | 1***2 | Винт с головкой | |
| 17 | T***2 | Распорная втулка | |
| 18 | 1***4 | Гайка | |
| 19 | 0***2 | Болт | |
| 20 | A***7 | Маслопровод | |
| 21 | A***6 | Маслопровод | |
| 22 | A***7 | Гидрошланг | |
| 23 | A***7 | Гидрошланг | |
| 24 | 3***6 | Фитинг переходника | |
| 25 | T***2 | Уплотнительное кольцо | |
| 26 | T***6 | Гайка | |
| 27 | 3***1 | Тройник | |
| 28 | T***8 | Уплотнительное кольцо | |
| 29 | T***8 | Уплотнительное кольцо | |
| 30 | H***3 | Обвязной хомут | |
| 31 | A***5 | Гидрошланг | |
| 32 | A***9 | Гидрошланг | |
| 33 | 3***9 | Фитинг переходника | |
| 34 | T***2 | Уплотнительное кольцо | |
| 35 | U***7 | Уплотнительное кольцо | |
| 36 | A***5 | Гидрошланг | |
| 37 | A***7 | Гидрошланг |
