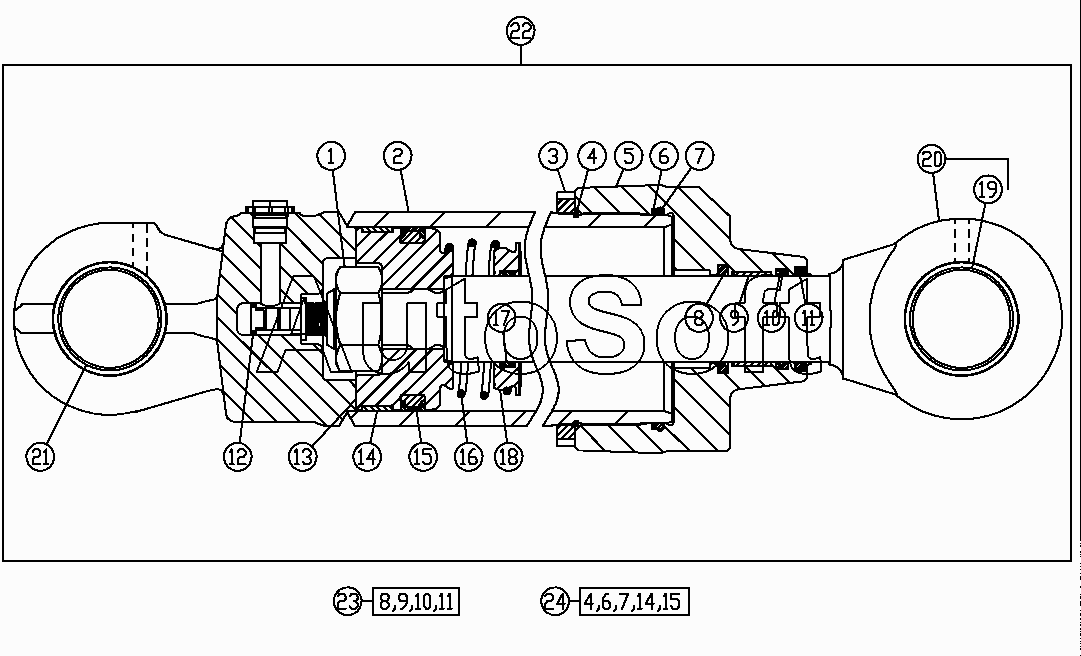

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Цилиндр стрелы
/507.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AHC15730 | A***0 | Гидравлический цилиндр | |
| 1 | H***2 | Гайка | |
| 2 | A***4 | Гильза гидравлического цилиндра | |
| 3 | H***3 | Гайка | |
| 4 | T***9 | Уплотнительное кольцо | |
| 5 | H***8 | Направляющая штока гидроциллиндра | |
| 6 | H***8 | Защитное кольцо | |
| 7 | R***7 | Кольцо | |
| 8 | A***2 | Сальник | |
| 9 | H***5 | Компенсационное кольцо | |
| 10 | H***4 | Сальник | |
| 11 | A***8 | Сальник | |
| 12 | A***9 | Винт | |
| 13 | H***7 | Поршень | |
| 14 | H***0 | Маслосъемное кольцо | |
| 15 | A***3 | Сальник | |
| 16 | H***1 | Пружина сжатия | |
| 17 | H***1 | Кольцо | |
| 18 | H***0 | Поршень | |
| 19 | H***0 | Втулка | |
| 20 | A***8 | Шток гидравлического цилиндра | |
| 21 | H***4 | Втулка | |
| 22 | A***4 | Гидравлический цилиндр | |
| 23 | A***4 | Комплект | |
| 24 | A***7 | Комплект гидроцилиндров |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
