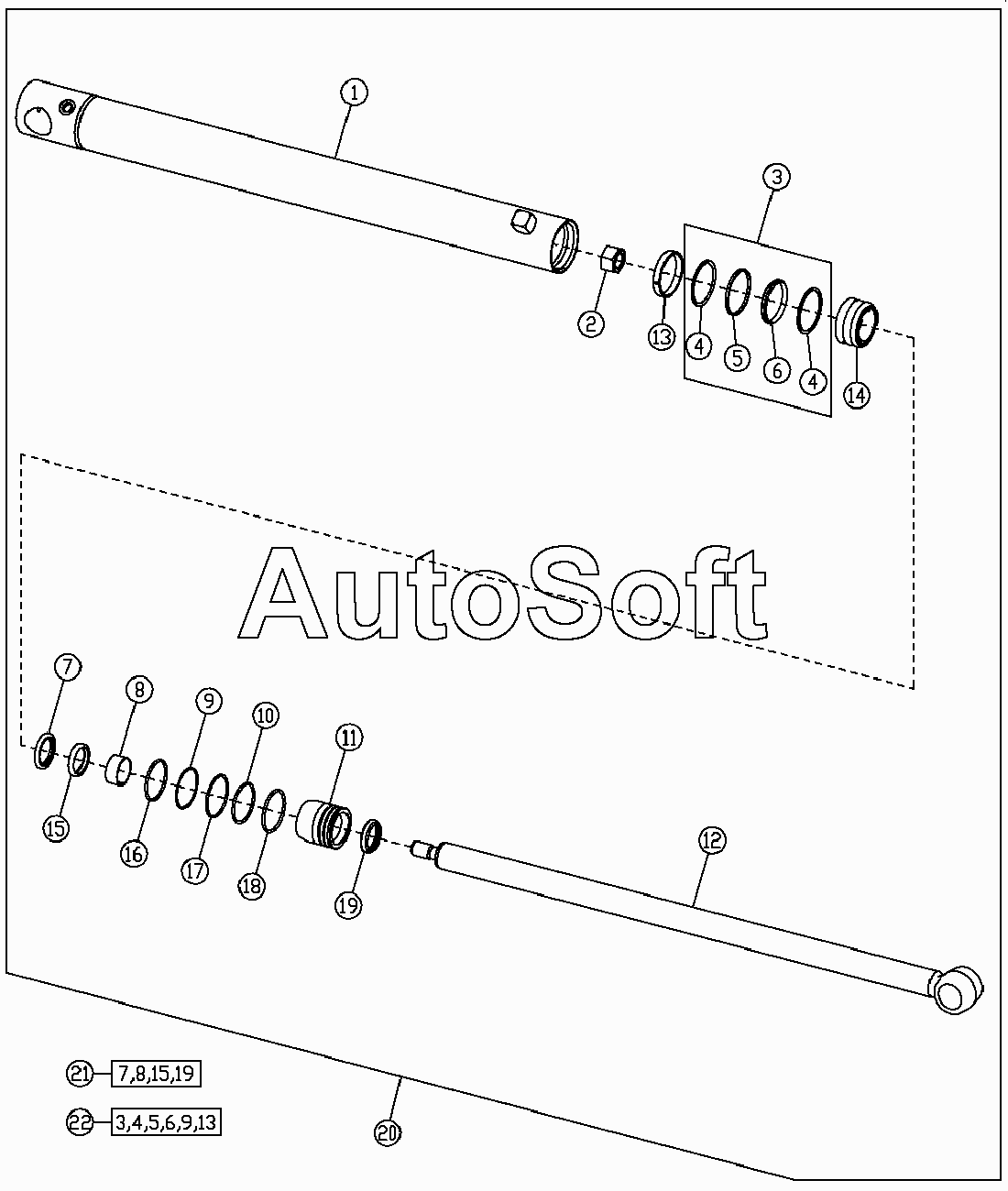

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Цилиндр стабилизатора и ремонтный комплект (-232969)
/513.gif)
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***9 | Гильза гидравлического цилиндра | |
| 2 | H***7 | Гайка | |
| 3 | R***2 | Сальник | |
| 4 | К***о | Кольцо | |
| 5 | С***к | Сальник | |
| 6 | С***к | Сальник | |
| 7 | A***0 | Сальник | |
| 8 | H***8 | Компенсационное кольцо | |
| 9 | R***5 | Защитное кольцо | |
| 10 | U***8 | Уплотнительное кольцо | |
| 11 | H***1 | Направляющая штока гидроциллиндра | |
| 12 | R***5 | Шток гидравлического цилиндра | |
| 13 | R***4 | Маслосъемное кольцо | |
| 14 | R***0 | Поршень | |
| 15 | H***2 | Сальник | |
| 16 | R***9 | Уплотнительное кольцо | |
| 17 | H***5 | Пружинное кольцо | |
| 18 | H***7 | Пружинное кольцо | |
| 19 | A***6 | Сальник | |
| 20 | A***8 | Гидравлический цилиндр | |
| 21 | A***3 | Комплект гидроцилиндров | |
| 22 | A***9 | Комплект гидроцилиндров |
